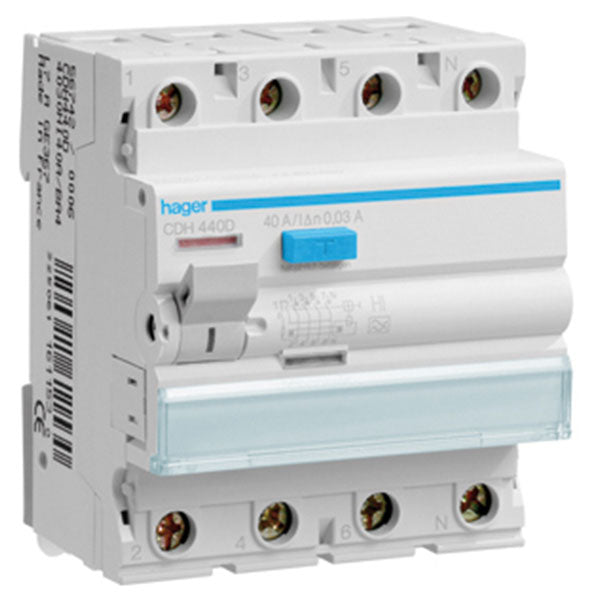

Fejlstrømsafbryder HPFI HI 4-pol 40A 30mA 200ms

Type Hi er en speciel udgave af HPFI'en, der har en indbygget tidsforsinkelse på op til 200 ms, før den kobler fra ved en fejlstrøm. Det gør den velegnet til installationer, hvor der forekommer kapacitiv belastning, for eksempel fra strømforsyninger, HF-koblinger eller større installationer med lysstofrør. Uden den forsinkelse ville sådanne installationer risikere unødvendige udkoblinger, selvom der ikke er tale om en reel farlig fejl. Samtidig bevarer afbryderen sin beskyttende funktion, den reagerer bare lidt mere afmålt end en standardudgave.

30 mA er den udløsestrøm, der bruges, når formålet er at beskytte mennesker mod farlige fejlstrømme, og det er niveauet man typisk finder i boliginstallationer. Denne HPFI er af A-klasse, hvilket betyder, at den er designet til at reagere både på almindelige vekselstrøms-fejlstrømme og på pulserende jævnstrøms-fejlstrømme, som ofte opstår fra elektroniske apparater med indbygget strømforsyning. Det gør den til et bredt anvendeligt valg i installationer med mange moderne el-apparater.

Afbryderen har en mærkestrøm på 40 A og er beregnet til mærkespænding 230/400 V ved 50/60 Hz. Den har en brydeevne på 6 kA/10 kA, som fortæller noget om, hvor stor en kortslutningsstrøm den kan afbryde sikkert. Den er 4-polet (3 faser plus nul), hvilket gør den velegnet til installationer med tre faser. Tilslutningen foregår via bi-kontakt/tunnelklemme med et tilspændingsmoment på 2,7 Nm, så du skal sikre korrekt tilspænding ved montering.

Afbryderen har en bredde på 70 mm, hvilket svarer til det, en 4-polet HPFI typisk fylder på en standard DIN-skinne i tavlen. Den er produceret i Europa og fra mærket Hager, så den følger de mål og den byggehøjde, man kender fra almindeligt modulopbygget tavlemateriel.

En almindelig HPFI kobler fra næsten øjeblikkeligt, så snart den registrerer en fejlstrøm over grænsen. En type Hi, som denne model, har i stedet en indkoblingsforsinkelse på op til 200 ms. Forskellen mærkes især i installationer med udstyr, der i sig selv giver små, kortvarige lækstrømme, for eksempel HF-koblinger eller lysstofrørsarmaturer med elektronisk forkobling. Her vil en almindelig HPFI kunne koble unødvendigt ud, mens type Hi venter den korte forsinkelse og dermed undgår falske udkoblinger, uden at gå på kompromis med selve beskyttelsen.

En 2-polet HPFI dækker typisk en enfaset installation med fase og nul, mens en 4-polet udgave som denne dækker en installation med tre faser og nul. Hvilken løsning der er den rigtige, afhænger af den konkrete installations opbygning og gruppeinddeling, og det bør en autoriseret elinstallatør vurdere ud fra den samlede eltavle og de kredse, der skal beskyttes.
