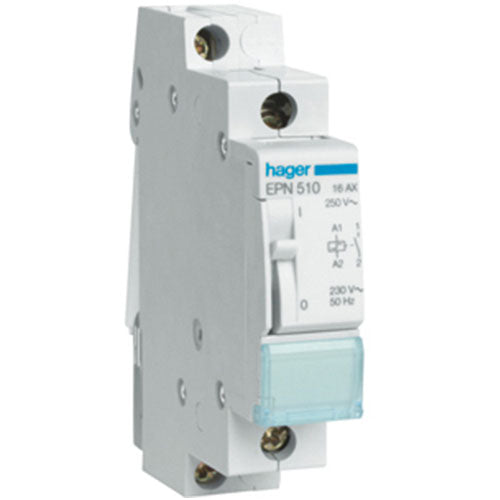

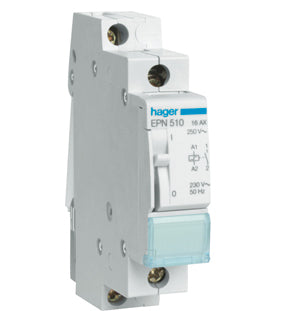

Kiprelæ 230V 1SL 1 modul EPN510

EPN510 er et kiprelæ til impulsstyring af lysinstallationer. I stedet for en traditionel afbryder, der skal blive stående i en bestemt position, tænder og slukker du lyset med et kort tryk på en trykknap. Relæet "husker" selv om lyset skal være tændt eller slukket til næste impuls kommer. Det gør det oplagt i installationer med flere trykknapper til samme lyskreds, for eksempel i trappeopgange eller lange korridorer, hvor du gerne vil kunne tænde og slukke fra flere steder.

Relæet har en mærkestrøm på 16A AC1 ved en mærkespænding på 230VAC og har 1 slutte kontakt. Det betyder at du kan koble én lyskreds til og fra ad gangen, og at kredsen skal holde sig inden for de 16A, relæet er dimensioneret til. Tiltræksforbruget ved AC-drift er 24VA, hvilket har betydning for, hvordan betjeningstrykket dimensioneres, sammen med ledningslængde og -tværsnit i installationen.

EPN510 monteres på dinskinne og fylder kun 1 modul, svarende til 17,5 mm i bredden, så det tager minimalt med plads op i gruppetavlen. Tilslutningen er beregnet til ledere fra 0,75 til 10 mm², og berøringsbeskyttelsen er IP20. Relæet er produceret efter normen EN 60669-1/2-2, som gælder for kontakter og relæer til faste el-installationer i boliger og lignende.

Kiprelæet skifter mellem tændt og slukket, når det registrerer en kort impuls fra en trykknap. Impulsen skal vare mindst 50 ms for at blive registreret som et gyldigt signal, mens den øverste grænse er 1 time. Det er derfor vigtigt at betjeningstrykket vælges ud fra tiltræksforbruget på 24VA, og at ledningslængde og -dimension i styrekredsen overholdes, så relæet reagerer korrekt hver gang.

EPN510 kan styres med en spolespænding på enten 230VAC eller 110VDC. Vælger du 230VAC, tilsluttes styrekredsen den almindelige vekselstrømsforsyning, hvilket er det mest udbredte valg i almindelige bolig- og erhvervsinstallationer. 110VDC er relevant, hvis din installation i forvejen kører styrekredsen på jævnstrøm, for eksempel i forbindelse med visse nødstrøms- eller industrielle løsninger. Hvilken spolespænding der er korrekt til din konkrete installation, bør altid vurderes af en autoriseret elinstallatør, så både relæ og styrekreds passer sammen.
