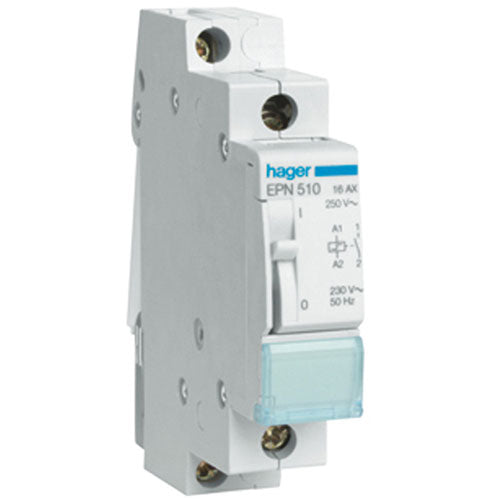

Kiprelæ 24V 1 slutte
Kiprelæ 24V 1 slutte
Kiprelæ 24V 1 slutte fra Hager er lavet til impulsstyring af lysinstallationer, hvor du tænder og slukker med et kort tryk på en trykknap i stedet for en fast kontakt. Relæet har 1 slutte-kontaktfunktion og en mærkest... Se mere
2 stk på lager - Forventet levering om 1 hverdag
197 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Kiprelæ 24V 1 slutte fra Hager er lavet til impulsstyring af lysinstallationer, hvor du tænder og slukker med et kort tryk på en trykknap i stedet for en fast kontakt. Relæet har 1 slutte-kontaktfunktion og en mærkestrøm på 16 A AC1, så det kan håndtere almindelig belysning i både private hjem og mindre erhvervsinstallationer.
Spolespændingen på 24 V AC/12 V DC gør relæet velegnet til lavspændingsstyring, mens selve belastningen kobles ved 230 V AC. Det er praktisk, når flere trykknapssteder skal styre samme lyskreds, for eksempel i en gang, et trapperum eller et større rum med lys flere steder fra.
Fordele ved kiprelæet
- Mærkestrøm: 16 A AC1 giver plads til almindelige belysningslaster uden at relæet presses.
- Spolespænding: 24 V AC/12 V DC gør det muligt at styre relæet med lavspænding fra trykknapskredsen.
- Pulslængde: Fra minimum 50 ms til maksimalt 1 time, så både korte tryk og længere impulser aktiverer relæet korrekt.
- Tiltræksforbrug: 24 VA ved AC-drift, en værdi der skal med i beregningen når betjeningstrykket og ledningsdimensionerne vælges.
- Berøringsbeskyttelse: IP20 svarer til almindelig indendørs tavleinstallation.
- Tilslutning: Klemmer til 0,75-10 mm² kabel dækker de fleste installationskabler i en gruppetavle.
Kompakt til tavlen
Relæet fylder kun 1 modul på 17,5 mm i tavlen, så det tager minimal plads ved siden af sikringer og andre modulkomponenter. Det er bygget efter normen EN 60669-1/2-2, og da tiltræksforbruget og pulslængden har direkte betydning for, hvordan trykknapskredsen skal dimensioneres, bør ledningslængde og -dimension afstemmes med relæets tekniske data, når installationen planlægges.
Ofte stillede spørgsmål om Kiprelæ 24V 1 slutte
Hvad bruges et kiprelæ til?
Et kiprelæ bruges til impulsstyring af lysinstallationer, hvor du med et kort tryk på en trykknap tænder eller slukker for lyset, uden at der skal trækkes en separat styreledning til hver kontakt. Dette kiprelæ har 1 slutte, hvilket betyder at det styrer én kreds, og det egner sig godt til gange, trapper eller rum hvor flere trykknapper skal kunne betjene den samme lampe eller gruppe.
Hvor stor en belastning kan relæet klare?
Relæet har en mærkestrøm på 16 A AC1 og en mærkespænding på 230 VAC, hvilket dækker de fleste almindelige lysinstallationer i bolig og erhverv. Husk at det er strømmen gennem selve lyskredsen, du skal regne med, ikke spolespændingen der styrer relæet.
Hvordan tilsluttes relæet, og hvor meget plads fylder det i tavlen?
Relæet tilsluttes med ledere fra 0,75 til 10 mm², så det passer til både tynde styreledninger og lidt kraftigere kabler til belastningen. Det fylder 1 modul på 17,5 mm i tavlen, så det kan monteres i standard DIN-skinne-installationer uden at optage unødig plads. Berøringsbeskyttelsen er IP20, hvilket betyder at det er beregnet til montering inde i en lukket tavle eller gruppetavle og ikke direkte udsat.
Hvad betyder pulslængden på minimum 50 ms og maksimum 1 time?
Pulslængden fortæller hvor lang tid trykket på styresignalet skal vare, for at relæet skifter tilstand. Her skal impulsen vare mindst 50 millisekunder for at blive registreret, og relæet accepterer impulser på op til 1 time, hvilket giver stor fleksibilitet i forhold til hvilken type trykknap eller styring du kobler på. Tiltræksforbruget ved AC-drift er på 24 VA, hvilket er relevant at kende, hvis du planlægger installationen med flere relæer på samme styrekreds.
Skal jeg vælge styring med 24V AC eller 12V DC til spolen?
Dette kiprelæ har en spolespænding på 24VAC/12VDC, hvilket betyder at det kan styres med enten vekselspænding på 24 V eller jævnspænding på 12 V, alt efter hvilken type styrekreds installationen allerede benytter. Er der tale om en transformerbaseret styrekreds med vekselstrøm, bruger du 24V AC-tilslutningen, mens en jævnspændingsforsyning på 12 V, for eksempel fra en DC-strømforsyning, kobles til 12V DC-indgangen. Begge muligheder giver samme funktion i praksis, det er alene forsyningen der afgør, hvilken du skal benytte.
Hvad er forskellen på mærkespænding og spolespænding på relæet?
Mærkespændingen på 230 VAC er den spænding, der løber gennem selve lyskredsen, som relæet tænder og slukker for, altså den strøm dine lamper trækker. Spolespændingen på 24VAC/12VDC er derimod den lave, sikre spænding, der bruges til at styre relæet, typisk via en trykknab. Adskillelsen betyder, at du kan placere trykknapper mange steder i en installation uden at trække 230 V styreledninger, hvilket gør både installationen enklere og mere sikker at arbejde med.
