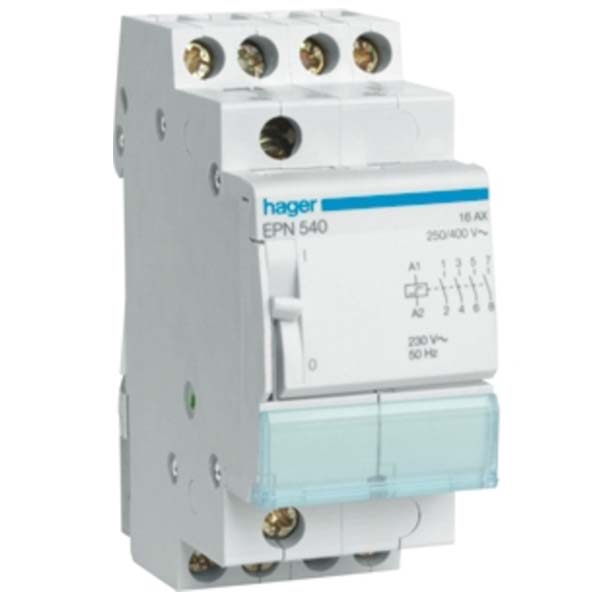

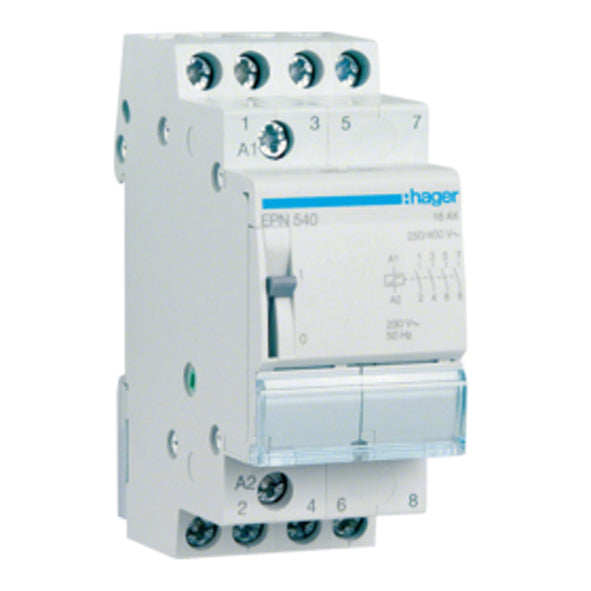

Hager Kiprelæ 230V 4 slutte 2 modul

Kiprelæet fra Hager bruges til impulsstyring af lysinstallationer. I praksis betyder det, at du kan tænde og slukke belysning fra flere steder ved hjælp af korte impulser fra almindelige trykknapper, i stedet for at bruge traditionelle vippeafbrydere med flere ledninger frem og tilbage. Relæet reagerer på en pulslængde på minimum 50 millisekunder og op til 1 time, hvilket giver god fleksibilitet i forhold til hvilke trykknapper og styringer du kobler på.

Relæet fylder 2 moduler i din gruppetavle, hvor hvert modul svarer til 17,5 mm i bredden. Det gør det til en kompakt løsning, der ikke lægger beslag på unødig plads, selvom det håndterer hele 4 slutte-kontakter i samme relæ.

Relæet har 4 slutte, altså 4 uafhængige poler, som hver kan kobles på sin egen lyskreds eller gruppe. Det betyder, at du med ét enkelt relæ kan styre op til 4 forskellige kredse samtidig via impulsstyring, hvilket er praktisk i større installationer med mange belysningsgrupper, der skal styres samlet.

Relæet er mærket til 16 A ved AC1-belastning og en mærkespænding på 230/400 V AC. Tilslutningen kan håndtere ledertværsnit fra 0,75 til 10 mm², og relæet er beskyttet med IP20. Da relæet indgår som en del af den faste el-installation, bør den korrekte dimensionering, tilslutning og placering altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.

Relæets spole kan drives med enten 230 V AC eller 110 V DC, alt efter hvilken styrespænding der er til rådighed i installationen. Vælger du 230 V AC, kobler du typisk direkte på den almindelige lysinstallation, mens 110 V DC ofte bruges i anlæg, hvor der allerede findes en lavspændt jævnstrømsforsyning til styrekredse, for eksempel i visse erhvervs- eller industriinstallationer. Hvilken spolespænding der er den rigtige, afhænger af det konkrete anlæg, og det er derfor en god idé at lade en autoriseret elinstallatør vurdere valget.

Et relæ med 4 slutte gør det muligt at samle styringen af flere lyskredse i én enkelt komponent, hvilket sparer plads i tavlen sammenlignet med at bruge flere separate relæer med færre poler. Det er en fordel i installationer, hvor mange grupper skal tændes og slukkes samtidig via samme impuls, for eksempel i større boliger, kontorer eller fælles trappeopgange. Har du kun brug for at styre en enkelt eller ganske få kredse uafhængigt af hinanden, kan et relæ med færre slutte være tilstrækkeligt, men den endelige vurdering af poltal og opbygning i tavlen bør altid ske i samarbejde med en autoriseret elinstallatør.
