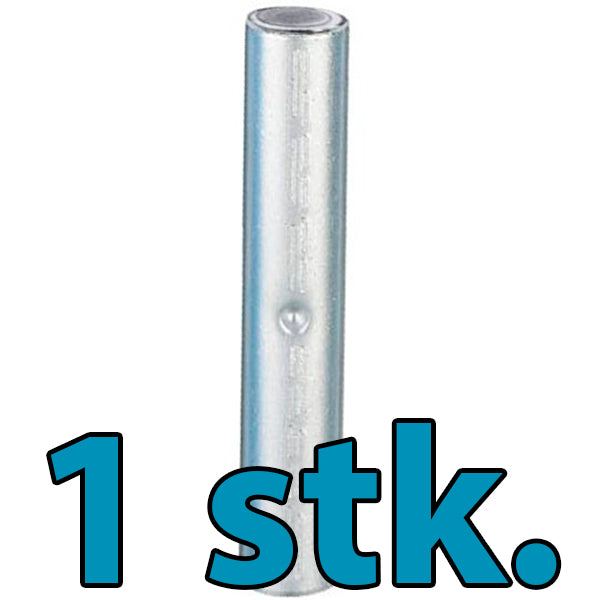

Pressemuffe AL 25mm² massiv - 1 stk.

Muffen fra Klauke bruges til at skabe en trækaflastet, permanent forbindelse mellem to aluminiumsledere. Den er lavet af E-aluminium med en blank overflade, så materialet i muffen matcher lederen og giver god ledningsevne i samlingen. Du fører de to lederender ind i muffen og presser den herefter fast med et egnet presseværktøj, så der opstår en fast mekanisk og elektrisk forbindelse mellem lederne. Antallet af presninger og hvor de skal placeres er markeret direkte på muffen, så du ikke er i tvivl om, hvor mange gange der skal presses.

Muffen presses med DIN-normeret presseværktøj og pressebakke i kodetal (KZ) str. 12. Det er vigtigt at bruge et værktøj, der matcher dette kodetal, da presningen ellers ikke bliver korrekt, og forbindelsen kan blive svag. En midtermarkering på muffen gør det nemt at placere lederne rigtigt, inden du presser, og de tydelige pressemarkeringer sikrer, at du kan se, om arbejdet er udført korrekt.

Muffen leveres uisoleret med en blank overflade. Det betyder, at den ledende del af forbindelsen er synlig efter presning, og at isoleringen af samlingen er noget, der skal tilføjes separat, alt efter hvor og hvordan forbindelsen skal placeres i installationen.

Muffen er designet til at give en optimal kontaktmodstand, når den påføres kontaktfedt inden montering. Fedtet hjælper med at forhindre oxidering på aluminiumsoverfladen, hvilket er særligt relevant ved aluminiumsledere, da et oxidlag ellers kan forringe kontakten og øge overgangsmodstanden i samlingen over tid.

Muffen er lavet til to forskellige lederopbygninger inden for samme muffestørrelse: en flerkoret (flertrådet) aluminiumsleder på 16 mm² og en massiv (enkelttrådet) sektorformet aluminiumsleder på 25 mm². Forskellen ligger i lederens opbygning og tværsnit, ikke i selve muffens funktion. Det er afgørende at vælge den ledertype, der matcher det kabel, du reelt arbejder med, da en forkert kombination af leder og muffe kan give en dårlig eller ustabil pressning. Indvendig diameter i muffen er 5,8 mm og længden er 55 mm, hvilket er dimensioneret til netop disse to lederstørrelser.

Muffen er beregnet til rundpressede sektorformede ledere. Er lederen oprindeligt sektorformet, skal den altså rundpresses, inden den føres ind i muffen, så den passer til det runde profil, muffen er lavet til. Er du i tvivl om, hvordan din konkrete leder skal forberedes, eller om muffen passer til dit specifikke kabel, bør en autoriseret elinstallatør vurdere den korrekte løsning, da en forkert forberedt leder kan give en usikker samling.
