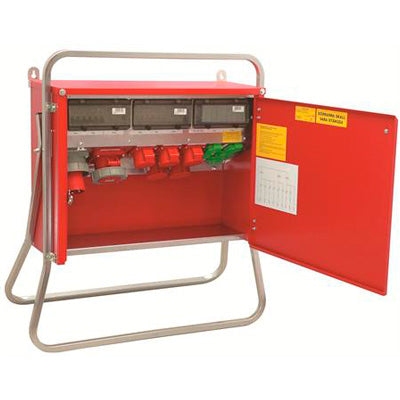

Undercentral - 63A

Undercentralen med 63 A CEE-indtag er lavet til at forsyne strøm midt i felten, altså der hvor du ikke lige har en fast el-tavle stående. Den bruges typisk på byggepladser, i landbruget og til industrielle formål, hvor der er brug for flere udtag samlet ét sted, for eksempel til værktøj, maskiner og belysning. Med både 63 A, 32 A og 16 A CEE-udtag samt almindelige DK-udtag kan du forsyne alt fra tunge maskiner til håndværktøj fra samme central.

Kabinettet er produceret i 1,5 mm pulverlakeret aluminium med en speciallegering, som giver en styrke svarende til 2,5 mm aluminium, men uden den ekstra vægt. Aluminiummet er saltvandsbestandigt, hvilket gør centralen velegnet til opgaver udendørs og i miljøer med fugt og salt. Kapslingsklassen er IP44, så centralen er beskyttet mod stænkvand og mindre partikler, som man typisk møder på en byggeplads eller i marken.

Ja, den er designet til netop det. Centralen har sammenklappelige ben, så den kan stå stabilt på jorden, når den er i brug, og pakkes sammen kompakt, når den skal transporteres. Den er desuden stabelbar, hvilket gør den nem at opbevare flere ad gangen på lager eller på ladet af en bil. Vægfæstet betyder, at den også kan monteres fast på en væg, hvis den skal stå permanent ét sted. Med mål på 740 x 880 x 285 mm og en vægt på 21 kg er den håndterbar for én til to personer.

Centralen har et HPFI-fejlstrømsrelæ på 30 mA, som er fordelt over to grupper i tavlen. Det betyder, at forbrugerne i tavlen er opdelt, så en fejl på det ene relæ ikke nødvendigvis slår hele centralens strøm fra. Det giver en mere driftssikker løsning, når der er flere maskiner eller værktøjer tilsluttet samtidig. Selve dimensioneringen og fordelingen af belastning bør altid vurderes af en autoriseret elinstallatør, så det passer til den konkrete opgave.

Det afhænger af, hvad du skal tilslutte. CEE-udtagene fås i 63 A, 32 A og 16 A og er beregnet til større belastninger som eksempelvis kraftværktøj, maskiner eller andre 3-fasede forbrugere. DK-udtagene er de almindelige stikkontakter, du kender fra hverdagen, og er velegnede til mindre elværktøj og udstyr, der bruges direkte på pladsen. Undercentralen har begge typer, så du kan dække både de tunge og de lette opgaver fra samme tavle.

Tavlen er opdelt i to separate HPFI-grupper, hver med sit eget fejlstrømsrelæ på 30 mA. Den ene gruppe forsyner en kombination af DK-udtag og CEE-udtag på 16 A, mens den anden gruppe dækker en blanding af DK-udtag samt CEE-udtag på både 16 A og 32 A. Opdelingen gør, at belastningen spredes over flere relæer, så en central kan bruges til flere forbrugere samtidig uden at overbelaste en enkelt gruppe. En autoriseret elinstallatør kan vurdere, hvordan din konkrete belastning bedst fordeles mellem de to grupper.

De 3-polede automatsikringer bruges til at sikre de 3-fasede kredse, altså dem der forsyner CEE-udtagene til større maskiner og værktøj. De 1-polede automatsikringer bruges derimod til de almindelige enfasede kredse, som DK-udtagene sidder på. Kort sagt følger sikringstypen den type udtag, den beskytter. Den præcise fordeling og dimensionering af sikringerne bør altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.
