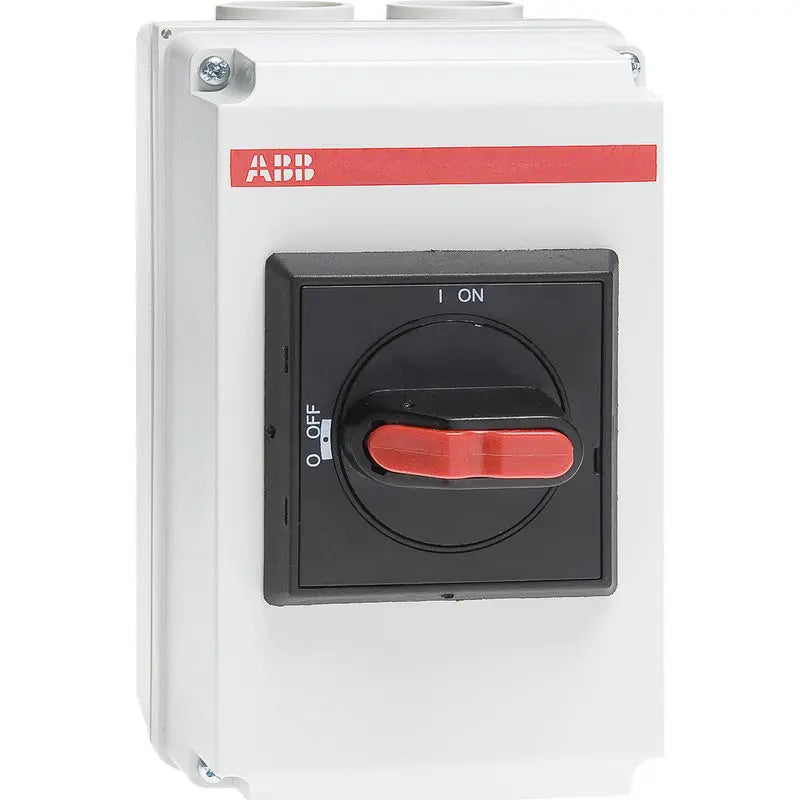

KAPSLET DC AFBRYDER 25A 660VDC 11M

Afbryderen er lavet til solcelleinstallationer, hvor den bruges til at afbryde jævnstrøm (DC) fra solcellepanelerne, typisk før eller efter inverteren. Den er bygget efter DC21-standarden og har en kapacitet på 660VDC/25A, hvilket gør den velegnet til de spændings- og strømniveauer man typisk møder i mindre og mellemstore solcelleanlæg. Det sorte drejegreb sidder på fronten, så du nemt kan slå strømmen fra ved service, fejlsøgning eller vedligehold af anlægget.

Kapslingen er i plastik med IP65-klassificering, hvilket betyder den er tæt mod støv og beskyttet mod vandstråler fra alle vinkler. Det gør afbryderen robust til montering i teknikrum, på tavler eller andre steder hvor den udsættes for støv, fugt eller vejrlig i forbindelse med en solcelleinstallation. Den endelige placering og montage bør altid vurderes af en autoriseret elinstallatør, så den passer til de konkrete forhold på installationen.

Det sorte drejegreb kan låses med op til tre hængelåse. Det giver mulighed for at sikre afbryderen i fra-position, så ingen uforvarende kan tænde strømmen igen, mens der arbejdes på anlægget. Det er en praktisk funktion, hvis flere personer skal kunne dokumentere at strømmen er slået fra samtidig, for eksempel ved servicearbejde på et solcelleanlæg med flere involverede parter.

En DC-afbryder som denne er specifikt konstrueret til at afbryde jævnstrøm, hvilket kræver en anden opbygning end en afbryder til almindelig vekselstrøm. Jævnstrøm danner ikke naturlige nulpunkter i strømkurven, som gør det lettere at slukke en lysbue ved afbrydelse, og derfor er DC-afbrydere bygget til at klare dette på en anden måde. Denne model er testet efter DC21-standarden og dimensioneret til 660VDC/25A, hvilket gør den egnet til DC-siden i et solcelleanlæg. Skal du afbryde AC-installationer, er det en anden type produkt, der skal bruges, og den rette løsning bør altid vælges i samråd med en autoriseret elinstallatør.

Afbryderen er 2-polet, hvilket i en DC-installation typisk betyder, at både den positive og den negative leder brydes samtidig. Det er en almindelig opbygning på DC-siden af et solcelleanlæg, hvor man ønsker at kunne isolere hele kredsen og ikke kun den ene leder. Den præcise placering i installationen og hvilke poler der skal brydes hvor, bør altid fastlægges af en autoriseret elinstallatør ud fra anlæggets opbygning.

Kapslingen er forberedt til 2xM20-kabelforskruninger i både top og bund, så kabler kan føres ind og ud af huset på en tæt og ordentlig måde uden at gå på kompromis med IP65-klassificeringen. Det gør monteringen mere fleksibel, fordi du kan vælge at føre kabler fra oven eller neden, afhængig af hvordan resten af installationen er lagt op.
