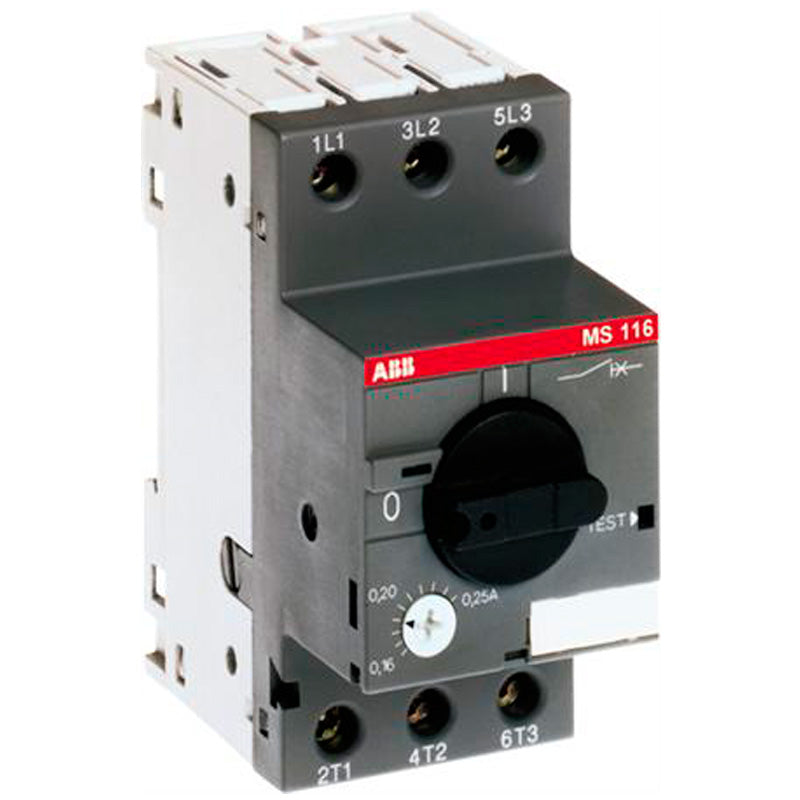

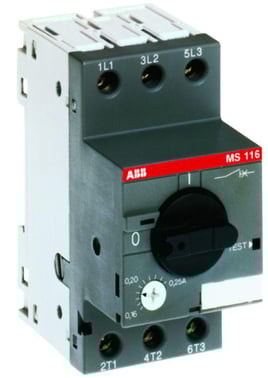

Håndbetjent motorværn MS116 indstillingsområde 2,50-4,00A

Motorværnet er lavet til at beskytte en elmotor mod overbelastning, kortslutning og fasefejl. Den termomagnetiske udløser reagerer hurtigt, hvis strømmen overstiger det, motoren og ledningsnettet kan tåle, så du undgår at motoren brænder sammen eller at der opstår farlige situationer i installationen. Det er en håndbetjent model, hvilket betyder du selv tænder, slukker og nulstiller værnet med drejeknappen. Det gør den velegnet i værksteder, produktionsanlæg og andre steder, hvor du har brug for direkte kontrol over en motor.

Motorværnet har et indstillingsområde på 2,50 til 4,00 A, som du justerer direkte på enheden, så beskyttelsen matcher den strøm, din motor faktisk trækker. Det gør det muligt at bruge samme motorværn til flere motortyper inden for dette strømspænd, i stedet for at skulle have en fastindstillet model til hver enkelt motor. Selve tilslutningen foregår via skrueklemmer, og den manuelle drejeknap giver dig fuld kontrol over tænd, sluk og reset, uden at du skal åbne kapslingen.

Tripklasse 10 fortæller noget om, hvor hurtigt motorværnet reagerer, når motoren udsættes for en vedvarende overbelastning, det er en almindelig klasse til standard motordrift. Brydeevnen på 50 kA ved 400 V AC angiver, hvor stor en kortslutningsstrøm værnet kan afbryde sikkert, uden at det tager skade. Sammen med faseudfaldsfølsomheden, der registrerer fejl på strømforsyningen, giver det en stabil beskyttelse, der reagerer, både ved langsomt stigende overbelastning og ved pludselige, kraftige fejl.

Ja, motorværnet er kompakt med mål på 45 x 90 x 85,6 mm, hvilket gør det nemt at få plads til i både nye og eksisterende tavleopbygninger. Det er 3-polet og tilsluttes med skrueklemmer, og kapslingsklassen er IP20, hvilket passer til installation inde i en tavle eller et kapslet skab, hvor det er beskyttet mod berøring og mindre partikler. Vær opmærksom på, at det leveres som en komplet enhed uden ekstra tilbehør. Ønsker du hjælpekontakt eller underspændingsudløser, skal disse tilkøbes separat.

Det afhænger af, hvor mange ampere din motor reelt trækker ved normal drift. Ligger motorens mærkestrøm tættere på 2,5 A, indstiller du værnet der, så det udløser ved den korrekte overbelastning for netop den motor. Trækker motoren tættere på 4,0 A, sætter du indstillingen derefter. Den korrekte indstilling bør altid fastlægges ud fra motorens mærkeplade, og ved tvivl bør en autoriseret elinstallatør vurdere den rigtige indstilling for din konkrete installation.

Motorværnet fungerer fuldt ud som en selvstændig enhed uden yderligere tilbehør, hvis du blot har brug for grundlæggende beskyttelse mod overbelastning, kortslutning og fasefejl med manuel betjening. Har du derimod behov for at kunne signalere motorværnets status til et styresystem eller ønsker automatisk frakobling ved spændingsfald, skal en hjælpekontakt eller underspændingsudløser tilkøbes separat, da de ikke følger med som standard. Hvilken løsning der passer bedst til din installation, bør en autoriseret elinstallatør tage stilling til.
