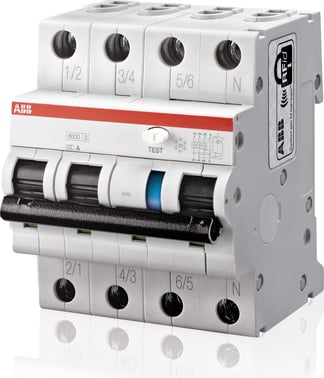

Kombirelæ C 16/0,03 6kA DS203NC C16 A30

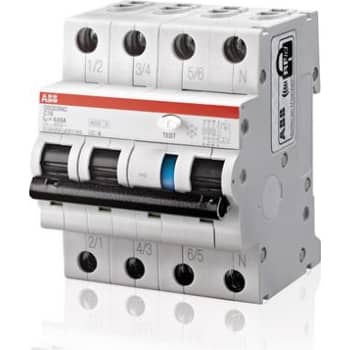

Det er en 4-modulers kombiafbryder, der samler flere beskyttelsesfunktioner i én enhed. Den beskytter mod kortslutning og overbelastning ligesom en almindelig automatsikring med C-karakteristik og 16 A mærkestrøm, og samtidig fungerer den som fejlstrømsafbryder med en udløsestrøm på 30 mA. Det betyder, at du får både den mekaniske og den elektriske sikkerhed i eltavlen samlet i én komponent i stedet for to separate. Enheden er 3-polet plus nul (3P+N) og har en brydeevne på 6 kA, hvilket gør den velegnet til både private installationer og erhverv, hvor der stilles høje krav til beskyttelsen.

Hvis afbryderen slår fra på grund af en jordfejl, viser skiftet et blåt flag. Det gør det nemt at se, om udløsningen skyldes en fejlstrøm frem for en almindelig overbelastning eller kortslutning, hvilket er en stor hjælp ved fejlfinding og gør, at du eller din elinstallatør hurtigere kan lokalisere problemet og få strømmen genoprettet.

Relæet er bygget til mange års drift, med en elektrisk levetid på op til 10.000 koblinger og en mekanisk levetid på hele 20.000 koblinger. Det gør den velegnet til installationer, hvor der er behov for pålidelig beskyttelse over lang tid. Den har desuden en testknap, som gør det let selv at kontrollere jævnligt, at fejlstrømsdelen reagerer korrekt, hvilket er en god vane at holde fast i, uanset hvor driftssikker en komponent er.

En traditionel løsning består ofte af to komponenter i tavlen, en automatsikring der klarer kortslutning og overbelastning, og et separat HPFI-relæ der tager sig af fejlstrømme. Denne kombiafbryder samler begge funktioner i én enhed på kun 4 moduler, hvilket sparer plads i tavlen og gør installationen mere overskuelig. Den er derfor et oplagt valg, hvis du har en tavle med begrænset plads, eller hvis du ønsker en mere enkel opbygning med færre komponenter at holde styr på. Hvilken løsning der er den rigtige for netop din tavle og gruppeopdeling, bør altid vurderes af en autoriseret elinstallatør.

Type AC-relæer registrerer kun rene sinusformede vekselstrøms-fejlstrømme, mens denne kombiafbryder er af type A og derfor også fanger pulserende jævnstrøms-fejlstrømme. Det er relevant i moderne hjem og virksomheder, hvor der ofte er meget elektronik tilsluttet, for eksempel apparater med indbyggede strømforsyninger, dæmpere eller frekvensomformere, som kan give netop denne type fejlstrøm. Med type A får du derfor en bredere og mere tidssvarende beskyttelse end den ældre type AC giver.
