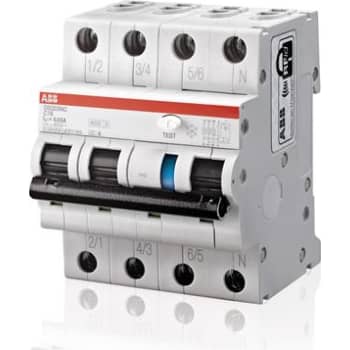

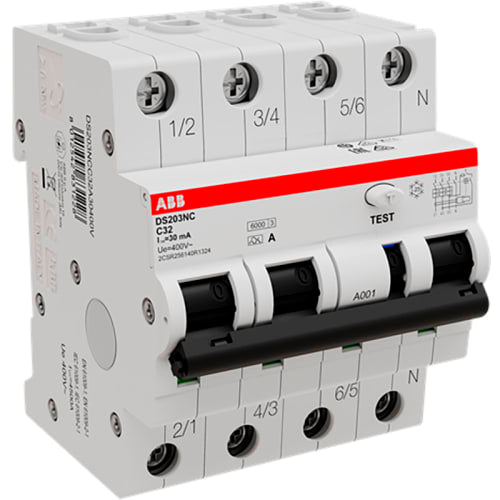

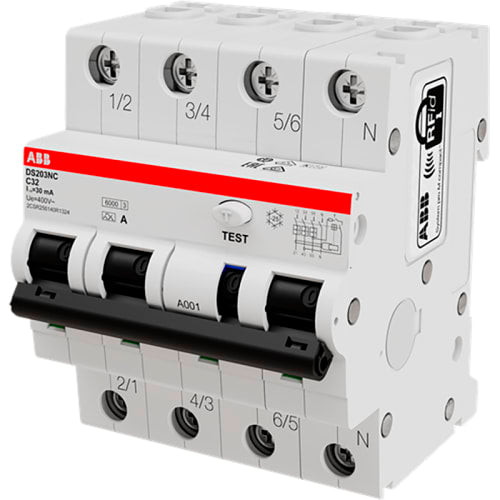

Kombiafbryder HPFI C 32A, 30mA, 3P+N, DS203NC
Kombiafbryder HPFI C 32A, 30mA, 3P+N, DS203NC
ABB DS203NC er en HPFI kombiafbryder, der samler automatsikring og fejlstrømsbeskyttelse i én komponent. Med C-karakteristik ved 32 A og en udløsestrøm på 30 mA beskytter den både mod kortslutning, overbelastning og f... Se mere
0 stk på lager
58 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
ABB DS203NC er en HPFI kombiafbryder, der samler automatsikring og fejlstrømsbeskyttelse i én komponent. Med C-karakteristik ved 32 A og en udløsestrøm på 30 mA beskytter den både mod kortslutning, overbelastning og farlige fejlstrømme, og de 3P+N poler gør den klar til trefasede installationer med nul.
Det er den type komponent, der sidder centralt i eltavlen og dækker en gruppe fuldt ud, uden at du skal bruge plads på både en separat automatsikring og et HPFI-relæ. Den bruges typisk, når en gruppe i boligen eller på erhvervsinstallationen skal sikres mod både overbelastning og fejlstrøm i én komponent, for eksempel til større forbrugere eller hele fordelinger, der kræver 32 A og trefaset tilslutning.
Fordele ved DS203NC kombiafbryderen
- Alt-i-en beskyttelse: Kombinerer C-karakteristik ved 32 A med en 30 mA fejlstrømsudløser, så du sparer plads i tavlen frem for at montere automatsikring og HPFI-relæ hver for sig
- Fejlstrømstype A: Reagerer på både AC-fejlstrømme og pulserende DC-fejlstrømme, hvilket er relevant i installationer med moderne elektronik
- Kompakt opbygning: 4 moduler svarende til 71 mm bredde, så den fylder lidt på DIN-skinnen i eksisterende og nye tavler
- Brydeevne på 6 kA: Håndterer de kortslutningsstrømme, der typisk forekommer i almindelige bolig- og erhvervsinstallationer
- Fleksibel tilslutning: Klemmerne tager ledere op til 25 mm², så du har plads til at arbejde med forskellige kabeltværsnit
- Testknap: Gør det enkelt at kontrollere, at fejlstrømsfunktionen fungerer, som den skal
Bygget til krævende drift i eltavlen
DS203NC hører til ABB's DS203-serie og er dimensioneret til en mærkespænding på 230-240 V AC ved 50-60 Hz og en spændvidde på -25 til +55 °C, hvilket gør den anvendelig i de fleste tavlemiljøer, også hvor temperaturen svinger. Den er opbygget til lang tids drift med en elektrisk levetid på op til 10.000 koblinger og en mekanisk levetid på op til 20.000 koblinger, så du får en komponent, der holder til mange års belastning uden hyppig udskiftning. Den er produceret i Europa og monteres på standard DIN-skinne, hvilket gør den til en ligetil erstatning eller nyinstallation i både private og erhvervsmæssige eltavler.
Ofte stillede spørgsmål om Kombiafbryder HPFI C 32A, 30mA, 3P+N, DS203NC
Hvad er en HPFI-kombiafbryder, og hvad beskytter den mod?
En kombiafbryder samler to funktioner i én komponent. Den fungerer både som automatsikring, der beskytter mod kortslutning og overbelastning, og som HPFI-relæ, der reagerer på fejlstrøm og dermed beskytter personer mod stød. Denne model, DS203NC fra ABB, har udløsekarakteristik C og en udløsestrøm på 30 mA, og den registrerer både almindelig AC-fejlstrøm og pulserende DC-fejlstrøm (fejlstrømstype A). Det gør den til et solidt valg, når du vil have både kortslutnings-, overbelastnings- og fejlstrømsbeskyttelse samlet ét sted i tavlen i stedet for to separate komponenter.
Skal kombiafbryderen monteres af en elektriker?
Ja. Kombiafbryderen skal installeres af en autoriseret elinstallatør. Det gælder generelt for alt tavlemateriel af denne type, da forkert montering eller forkert dimensionering kan gå ud over både sikkerheden og garantien. Vil du opgradere din eltavle med denne løsning, er det derfor din elektriker, der skal stå for både valg af den korrekte komponent til din installation og selve monteringen.
Hvordan tester jeg, at kombiafbryderen fungerer korrekt?
Afbryderen har en indbygget testknap, som gør det nemt at kontrollere jævnligt, at fejlstrømsbeskyttelsen reagerer, som den skal. Ved at trykke på testknappen simulerer du en fejlstrøm, og relæet skal så koble fra. Det er en hurtig og enkel kontrol, som er værd at gøre til en vane, især i hjem med mange elektroniske apparater, hvor der løbende kan opstå små lækstrømme.
Hvor meget fylder kombiafbryderen i eltavlen?
Med sine 4 moduler og en bredde på 71 mm fylder den relativt lidt, når man tager i betragtning, at den erstatter både en automatsikring og et fejlstrømsrelæ. Den monteres på standard DIN-skinne, hvilket gør den nem at integrere i både nye tavler og ved opgradering af eksisterende installationer. Tilslutningsklemmerne tager ledere op til 25 mm², så der er plads til fleksibel tilslutning afhængig af kredsens dimensionering.
Hvad er forskellen på en kombiafbryder og et separat HPFI-relæ plus automatsikring?
Traditionelt sætter man et HPFI-relæ og en automatsikring op som to separate komponenter i tavlen. En kombiafbryder som DS203NC samler begge funktioner i én enhed på 4 moduler. Fordelen er, at du sparer plads i tavlen og får en mere overskuelig opbygning, mens funktionen er den samme: beskyttelse mod både kortslutning, overbelastning og fejlstrøm. Om det er den rigtige løsning til netop din tavle, eller om separate komponenter giver mere mening, er en vurdering din elektriker bedst kan tage stilling til.
Hvad betyder det, at fejlstrømstypen er A og ikke bare AC?
En almindelig type AC-fejlstrømsafbryder reagerer kun på ren vekselstrøms-fejlstrøm. Denne kombiafbryder er type A, hvilket betyder, at den ud over almindelig AC-fejlstrøm også registrerer pulserende DC-fejlstrøm. Det er relevant i moderne hjem og virksomheder med mange elektroniske apparater, dæmpere, opladere og lignende, hvor denne type fejlstrøm forekommer hyppigere end i ældre installationer med rent resistivt eller induktivt udstyr.
Hvad dækker udløsekarakteristik C over?
Udløsekarakteristikken beskriver, hvor hurtigt den indbyggede automatsikring reagerer ved kortvarige strømstød, for eksempel når motorer eller andet udstyr med høj indkoblingsstrøm starter op. Karakteristik C tåler en lidt højere kortvarig strømstigning end karakteristik B, før den udløser, og bruges ofte hvor kredsen forsyner udstyr med mærkbar startstrøm. Hvilken karakteristik der er den rette til en given kreds, bør altid vurderes af en autoriseret elinstallatør ud fra den samlede installation.
