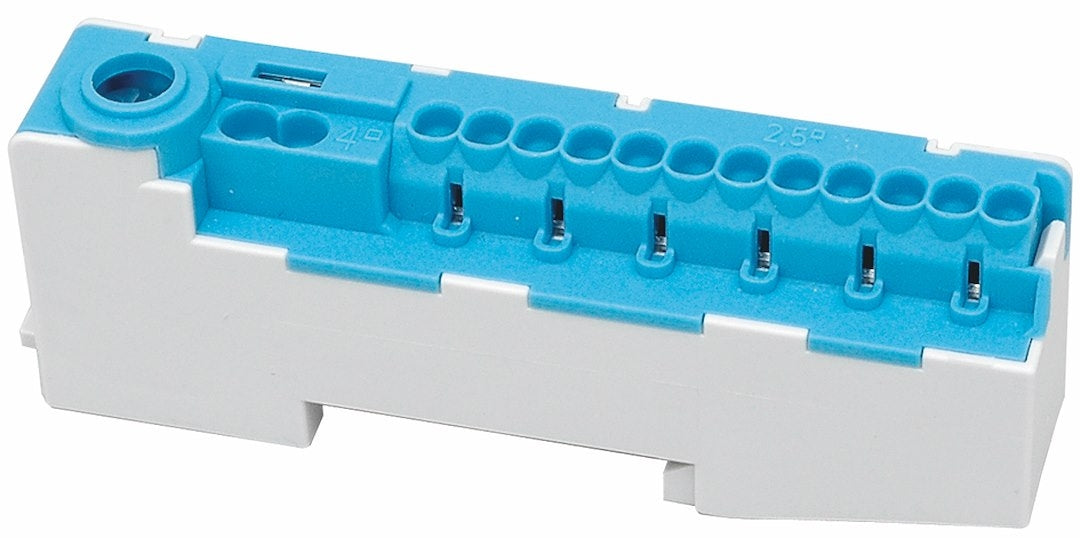

NUL-, JORD- OG TILSLUTNINGSKLEMME, BLÅ
NUL-, JORD- OG TILSLUTNINGSKLEMME, BLÅ
Nul-, jord- og tilslutningsklemmen i blå er en fordelerklemme til DIN-skinnemontage, bygget til at samle mange ledere ét sted i tavlen. Klemmen rummer i alt 15 tilslutninger og er beregnet til ledertværsnit fra få kva... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Nul-, jord- og tilslutningsklemmen i blå er en fordelerklemme til DIN-skinnemontage, bygget til at samle mange ledere ét sted i tavlen. Klemmen rummer i alt 15 tilslutninger og er beregnet til ledertværsnit fra få kvadratmillimeter og helt op til 22 mm² massiv leder, så den dækker både fine styrestrømsledninger og grovere hovedledere.
I praksis bruges klemmen typisk til at samle nul- eller jordledere fra flere grupper, så du slipper for en jungle af enkeltklemmer i gruppetavlen. Den klikkes direkte fast på en standard DIN-skinne, hvilket gør både montage og senere udvidelse af tavlen hurtig at udføre for elektrikeren eller den erfarne gør-det-selv-mand.
Fordele ved nul-, jord- og tilslutningsklemmen
- 15 tilslutninger i én klemme: 12 fjederklemmer til op til 2,5 mm² massiv leder eller 1,5 mm² flexleder med terminalrør, samt 2 fjederklemmer til op til 4 mm² massiv eller 2,5 mm² flexleder med terminalrør, så både tynde og lidt kraftigere ledere kan samles i samme punkt.
- Skrueforbindelse til grove ledere: Op til 22 mm² massiv leder eller 16 mm² flexleder, velegnet som hovedtilslutning ind i klemmen.
- Høj strømkapacitet: Klemmen er dimensioneret til op til 80 A, hvilket giver luft til flere grupper på samme skinne.
- DIN-skinne montage: Klikkes direkte fast på standard DIN-skinne uden løse skruer i selve fastgørelsen.
- Lav monteringsdybde: Under 30 mm bag dækslet, så den også passer i tavler med begrænset plads bag frontpladen.
Samler nul- og jordledere ét sted i tavlen
Med sin blå farve følger klemmen den gængse markering for nulleder i tavlen, hvilket gør det nemmere at holde styr på ledernes funktion under montagen. Kombinationen af fjederklemmer og skrueforbindelse i samme hus betyder, at du kan fordele både finere styreledninger og grovere fødeledere uden at skulle bruge flere separate klemrækker. Klemmen er testet efter EN 60998/VDE 0613, hvilket er den relevante standard for denne type forbindelsesklemmer til lavspændingsinstallationer.
Ofte stillede spørgsmål om NUL-, JORD- OG TILSLUTNINGSKLEMME, BLÅ
Hvad kan jeg bruge nul-, jord- og tilslutningsklemmen til?
Klemmen er lavet til at samle flere ledere ét sted i tavlen, uanset om du skal etablere en fælles nulskinne, jordforbindelse eller en almindelig samleklemme til fordeling af strøm. Den blå farve gør den nem at kende igen, når du står med flere klemmer i samme tavle. Med i alt 15 tilslutningsmuligheder kan du samle mange ledere på ét sted i stedet for at bruge flere enkeltklemmer, hvilket giver et mere overskueligt og pladsbesparende tavlelayout.
Hvor mange ledere kan jeg sætte på klemmen, og hvor tykke må de være?
Klemmen har 15 forbindelser fordelt på tre typer: 12 fjederklemmer til ledere op til 2,5 mm² massiv leder eller 1,5 mm² flexleder med terminalrør, 2 fjederklemmer til ledere op til 4 mm² massiv leder eller 2,5 mm² flexleder med terminalrør, samt 1 skrueforbindelse til ledere op til 22 mm² massiv leder eller 16 mm² flexleder. Det giver dig god fleksibilitet til at blande tynde og lidt kraftigere ledere i samme klemme, alt efter hvad opgaven kræver.
Hvordan monteres klemmen i tavlen?
Klemmen clipses direkte på en standard DIN-skinne, så du slipper for ekstra beslag eller skruer ved selve monteringen. Den maksimale dybde bag dækslet er under 30 mm, hvilket er værd at have med i overvejelserne, hvis du arbejder med en tavle med begrænset plads bag frontpladen.
Skal jeg bruge en af fjederklemmerne eller skrueforbindelsen til min ledning?
Det afhænger af lederens tværsnit og hvor hurtigt du gerne vil arbejde. Fjederklemmerne er praktiske til de tyndere ledere, hvor du blot skal sætte lederen i uden at skulle spænde en skrue, og de dækker op til 4 mm² massiv leder. Skrueforbindelsen er derimod beregnet til de kraftigere ledere, op til 22 mm² massiv leder eller 16 mm² flexleder, og bruges typisk til den ledning, der skal føre den samlede strøm videre fra de øvrige tilslutninger.
Hvad er forskellen på de 12 fjederklemmer og de 2 fjederklemmer?
Forskellen ligger i kapaciteten. De 12 fjederklemmer er beregnet til ledere op til 2,5 mm² massiv leder eller 1,5 mm² flexleder med terminalrør, og passer godt til de gennemgående ledere i en installation. De 2 øvrige fjederklemmer tåler op til 4 mm² massiv leder eller 2,5 mm² flexleder med terminalrør, og kan derfor bruges, hvis du har brug for at tilslutte en lidt kraftigere ledning uden at skulle ty til skrueforbindelsen.
Skal jeg vælge en massiv leder eller en flexleder til klemmen?
Begge dele kan bruges, men klemmens tilslutninger har forskellig kapacitet afhængigt af ledertype. Massive ledere kan generelt tilsluttes med et større tværsnit, for eksempel op til 22 mm² på skrueforbindelsen, mens flexledere skal have terminalrør og har et mindre tilladt tværsnit, for eksempel 16 mm² på samme forbindelse. Hvilken lederType du bruger, afhænger typisk af, hvad der allerede er trukket i installationen, og det er derfor en god idé at tjekke tværsnittet på din ledning op imod klemmens angivne værdier, inden du vælger tilslutning.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
