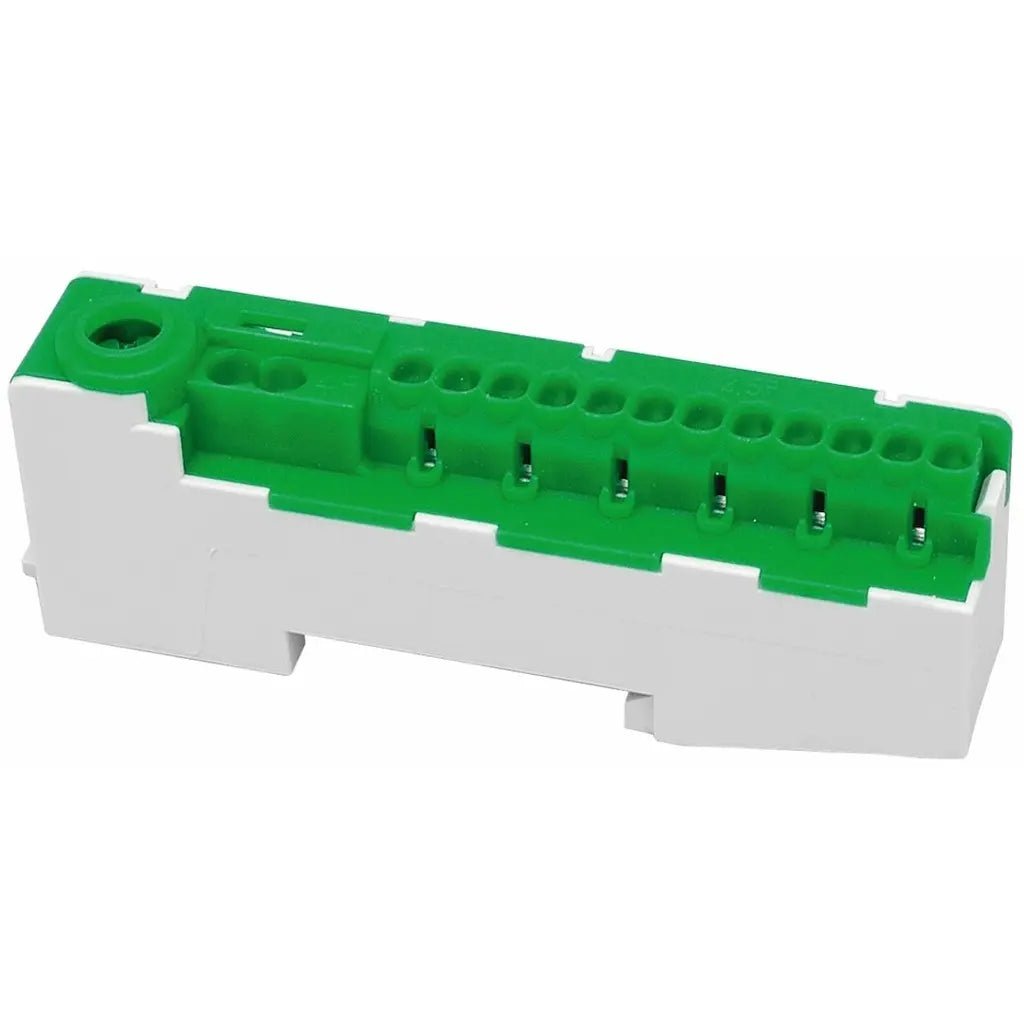

NUL-, JORD- OG TILSLUTNINGSKLEMME, GRØN

Klemmen bruges til at samle og fordele nul- og jordledere i en eltavle, så du får en central og overskuelig forbindelse i stedet for at skulle klemme ledere direkte sammen eller bruge løse muffer. Den clipses fast på DIN-skinnen, så den sidder solidt fikseret sammen med resten af tavlens komponenter, og du kan hurtigt tilslutte og fjerne ledere efter behov. Den grønne farve gør det med det samme tydeligt, at det er jord- eller nulklemmen, hvilket gør det lettere at holde styr på installationen, når du eller en elektriker senere skal fejlsøge eller udvide tavlen.

Klemmen har i alt 15 tilslutningsmuligheder fordelt på tre typer. Der er 12 fjederklemmer til ledere op til 2,5 mm² massiv eller 1,5 mm² fleksibel leder med terminalrør, 2 fjederklemmer til lidt kraftigere ledere op til 4 mm² massiv eller 2,5 mm² fleksibel med terminalrør, samt 1 skrueforbindelse der kan tage helt op til 22 mm² massiv leder eller 16 mm² fleksibel leder. Den brede vifte af tværsnit gør klemmen fleksibel at bruge, uanset om du skal tilslutte tynde forgreningsledere eller en enkelt kraftigere hovedleder.

Klemmen er lavet til at clipses direkte på en standard DIN-skinne, hvilket gør monteringen enkel og hurtig uden brug af ekstra beslag eller skruer til selve fastgørelsen. Det gør den praktisk, når du skal sætte flere klemmer op ved siden af hinanden i en eltavle, og den kan sidde fast sammen med sikringer, relæer og andet tavlemateriel på samme skinne.

Den grønne farve er den gængse markeringsfarve for jord- og nulforbindelser i el-installationer, og den gør det nemt at genkende klemmen visuelt i en tavle fyldt med andet materiel. Selve farven ændrer ikke ved klemmens funktion, men den bidrager til overblikket, når man arbejder i tavlen, fordi man hurtigt kan se, hvor jord- og nullederne er samlet.

Fjederklemmerne, som der er 14 af i alt, giver en hurtig tilslutning uden brug af værktøj til at spænde en skrue. De 12 mindste tager ledere op til 2,5 mm² massiv, mens de 2 lidt større tager op til 4 mm² massiv. Skrueforbindelsen fungerer anderledes, idet lederen fastspændes med en skrue, og den er beregnet til langt kraftigere ledere op til 22 mm² massiv. Skrueforbindelsen er derfor typisk den, man bruger til den gennemgående hovedleder, mens fjederklemmerne bruges til at fordele forbindelsen videre ud til de enkelte kredse.

Det afhænger af tværsnittet på den leder, du skal tilslutte. De 12 mindre fjederklemmer er beregnet til tyndere ledere op til 2,5 mm² massiv eller 1,5 mm² fleksibel med terminalrør, og de er velegnede, når du skal tilslutte mange enkeltkredse. De 2 større fjederklemmer tager ledere op til 4 mm² massiv eller 2,5 mm² fleksibel med terminalrør og passer bedre til de lidt kraftigere ledere, hvor et større tværsnit er nødvendigt. Er du i tvivl om, hvilket tværsnit en given installation kræver, bør en autoriseret elinstallatør vurdere den korrekte dimensionering.
