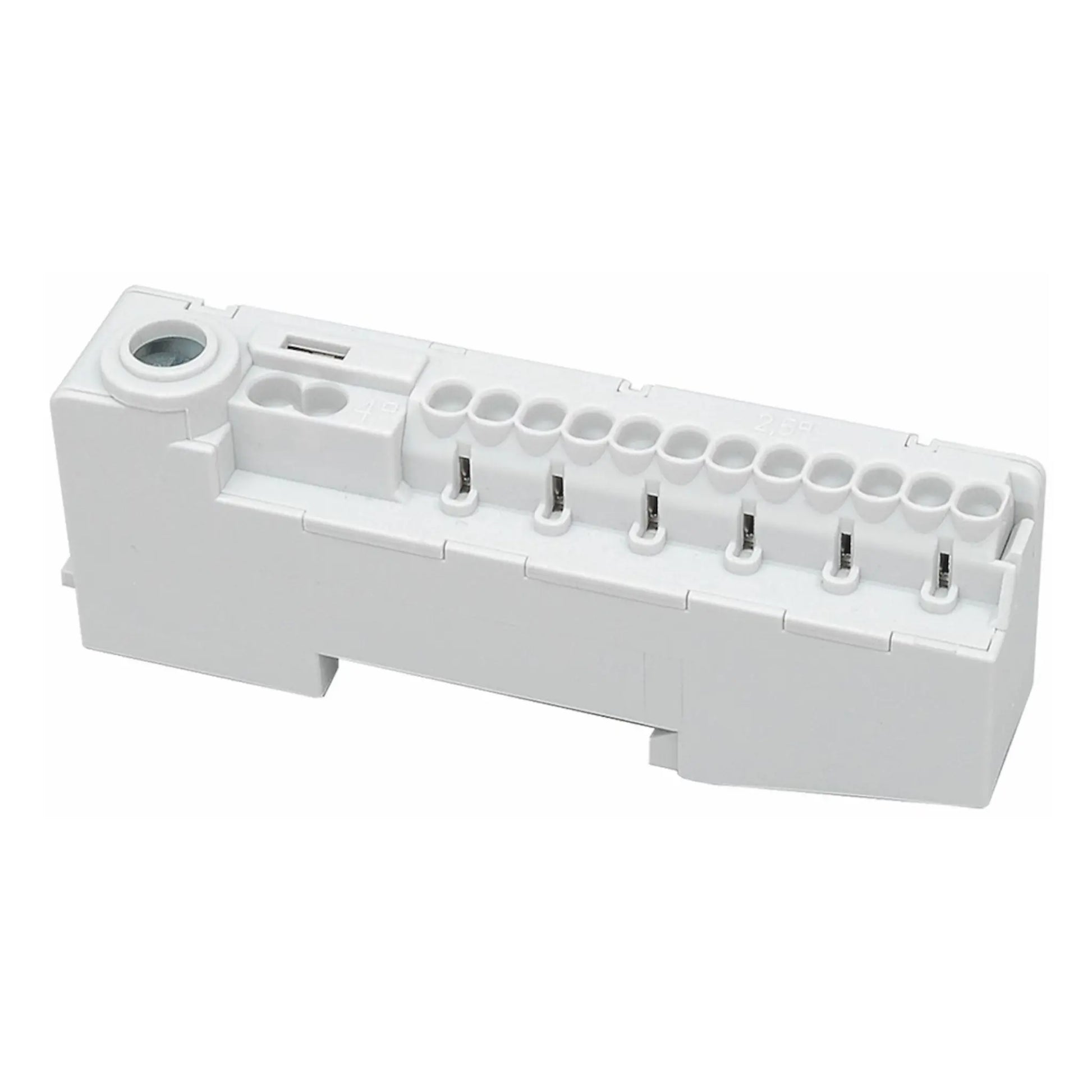

NUL-, JORD- OG TILSLUTNINGSKLEMME, GRÅ
NUL-, JORD- OG TILSLUTNINGSKLEMME, GRÅ
Nul-, jord- og tilslutningsklemmen i grå giver dig 15 forbindelser samlet i én kompakt enhed til DIN-skinnen, og det gør den til et praktisk omdrejningspunkt, når nul- eller jordledere skal samles og fordeles i en elt... Se mere
0 stk på lager
64 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Nul-, jord- og tilslutningsklemmen i grå giver dig 15 forbindelser samlet i én kompakt enhed til DIN-skinnen, og det gør den til et praktisk omdrejningspunkt, når nul- eller jordledere skal samles og fordeles i en eltavle. Klemmen kombinerer fjederklemmer og en skrueforbindelse, så både tynde og grove ledere kan tilsluttes uden at du skal ty til flere forskellige komponenter.
I praksis bruges klemmen typisk til at samle flere nul- eller jordledere fra en gruppe installationer og føre dem videre til en fælles skinne eller hovedleder. Den clipses direkte fast på DIN-skinnen, hvilket gør montagen hurtig, både til nyinstallationer og når en eksisterende tavle skal udvides eller ryddes op.
Fordele ved klemmen
- 15 forbindelser i alt: Giver plads til at samle mange ledere ét sted i stedet for at sprede dem ud på flere klemmer
- 12 fjederklemmer: Op til 2,5 mm² massiv leder eller 1,5 mm² fleksibel leder med terminalrør, velegnet til tyndere installationskabler
- 2 ekstra fjederklemmer: Op til 4 mm² massiv leder eller 2,5 mm² fleksibel leder med terminalrør til lidt grovere tilslutninger
- 1 skrueforbindelse: Op til 22 mm² massiv leder eller 16 mm² fleksibel leder, som gør den velegnet til at føre en samlet hovedleder videre
- DIN-skinnemontage: Clipses direkte på skinnen uden ekstra beslag eller værktøj
Samler mange ledere i én tavleløsning
Med både fjederklemmer og skrueforbindelse dækker klemmen spændet fra tynde gruppeledninger til en grovere hovedleder i samme enhed. Det gør den velegnet, når du skal have styr på nul- eller jordforbindelser i en tavle med mange kredse, uden at bruge unødig plads på skinnen. Den grå farve følger den almindelige signalfarve for nul- og jordklemmer i danske tavler, så den er let at genkende ved siden af andet tavlemateriel.
Ofte stillede spørgsmål om NUL-, JORD- OG TILSLUTNINGSKLEMME, GRÅ
Hvad kan en nul-, jord- og tilslutningsklemme bruges til?
Klemmen bruges til at samle og fordele ledere i en tavle eller fordeling, typisk nul- og jordledere, men også almindelige tilslutninger hvor flere kabler skal forbindes sikkert på et fælles punkt. Den monteres på DIN-skinne og fungerer som et centralt samlingspunkt, så du undgår løse eller usikre samlinger inde i tavlen. Med i alt 15 forbindelser giver den god plads til at samle mange ledere ét sted, hvilket gør oversigten i skabet lettere at holde styr på.
Hvor mange ledere kan jeg tilslutte på klemmen?
Klemmen har i alt 15 forbindelser fordelt på tre typer tilslutning. Der er 12 fjederklemmer til ledere op til 2,5 mm² massiv eller 1,5 mm² flex med terminalrør, 2 fjederklemmer til lidt kraftigere ledere op til 4 mm² massiv eller 2,5 mm² flex med terminalrør, samt 1 skrueforbindelse der kan tage helt op til 22 mm² massiv eller 16 mm² flex leder. Det gør klemmen velegnet, når du både skal samle en del mindre ledere og samtidig have en tilførsel med et større kabeltværsnit ind på samme punkt.
Hvordan monteres klemmen i tavlen?
Klemmen clipses direkte på DIN-skinne, så du hurtigt kan placere den, hvor det passer bedst i opbygningen af tavlen. Den grå farve gør den nem at skelne fra farvekodede klemmer og passer ind i de fleste standardopbygninger uden at stikke ud visuelt.
Skal jeg bruge en af de mindre fjederklemmer eller skrueforbindelsen til mit kabel?
Det afhænger af, hvor tykt kablet er. De 12 fjederklemmer er beregnet til de tyndeste ledere, op til 2,5 mm² massiv eller 1,5 mm² flex med terminalrør, og giver en hurtig tilslutning uden brug af værktøj. De 2 lidt større fjederklemmer tager ledere op til 4 mm² massiv eller 2,5 mm² flex med terminalrør og bruges typisk, hvor der skal lidt mere kapacitet til. Skal du derimod have en kraftigere ledning ind, for eksempel en hovedtilførsel, er skrueforbindelsen løsningen, da den kan håndtere helt op til 22 mm² massiv eller 16 mm² flex leder. En autoriseret elinstallatør bør altid vurdere, hvilken tilslutning der er korrekt til den konkrete opgave.
Hvad er forskellen på at tilslutte en massiv leder og en flertrådet (flex) leder?
Klemmen er indrettet til begge ledertyper, men med forskellige tværsnitsgrænser. Massive ledere kan generelt tilsluttes med et lidt større tværsnit end flex-ledere i samme klemme, for eksempel 2,5 mm² massiv over for 1,5 mm² flex i de 12 mindre fjederklemmer. Bruger du en flertrådet flex-leder, skal den forsynes med terminalrør, før den sættes i fjederklemmerne, så trådene holdes samlet og giver en solid kontakt. Er du i tvivl om, hvilken løsning der passer til dit kabel, bør en autoriseret elinstallatør stå for vurderingen.
Hvorfor har klemmen både fjederklemmer og en skrueforbindelse i stedet for kun én type?
Kombinationen gør klemmen alsidig i en almindelig tavle, hvor der ofte er brug for både mange mindre tilslutninger og en enkelt kraftigere. Fjederklemmerne, både de 12 mindre og de 2 lidt kraftigere, giver en hurtig og fast tilslutning af de tyndere ledere uden risiko for at glemme at spænde en skrue efter. Skrueforbindelsen dækker til gengæld behovet for at kunne tilslutte et enkelt større kabel, op til 22 mm² massiv eller 16 mm² flex, hvilket typisk er en tilførselsleder. På den måde kan én klemme dække flere behov i samme opbygning, i stedet for at man skal bruge flere forskellige klemmer til de forskellige ledertyper.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
