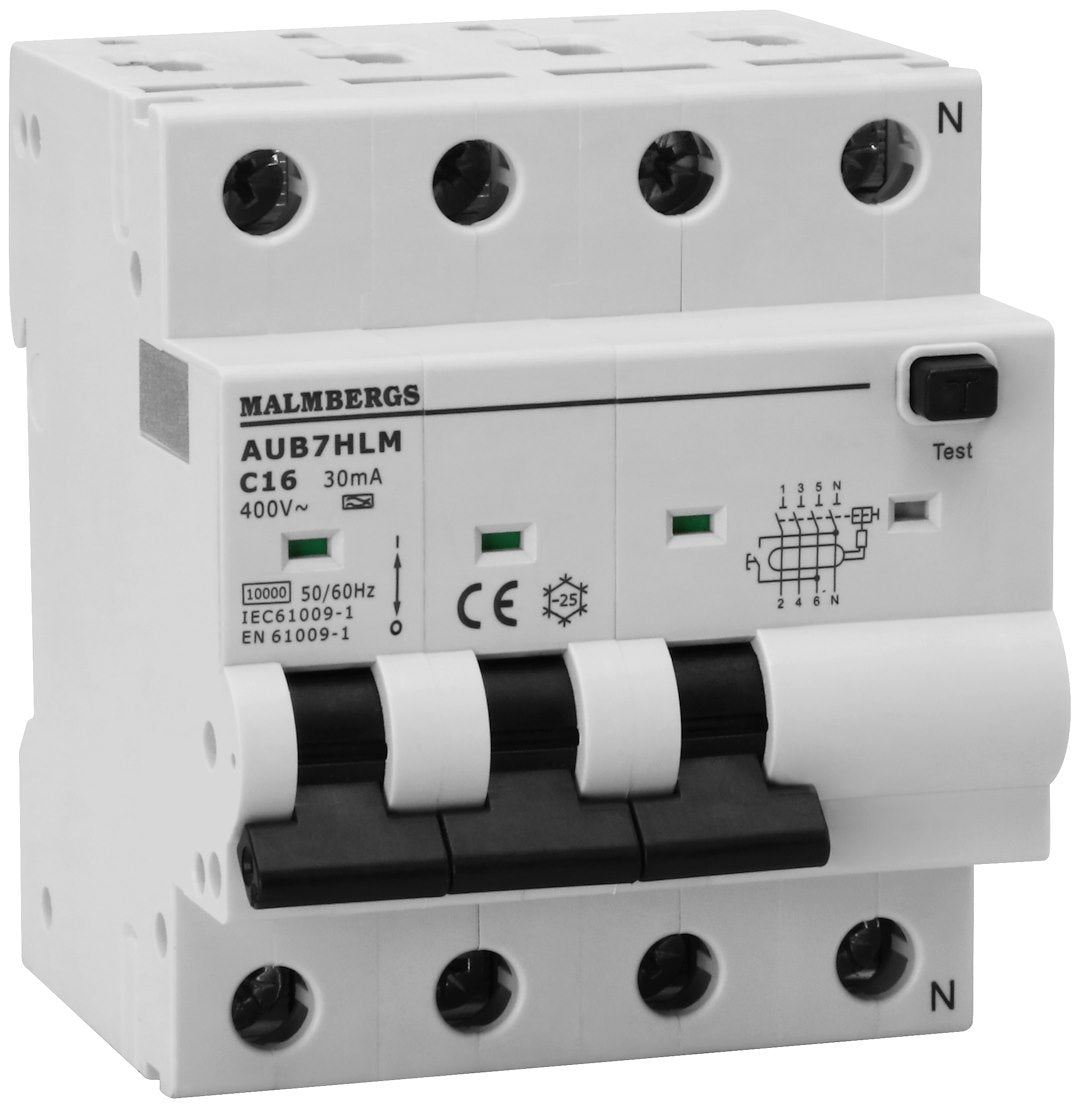

RCBO KOMBIRELÆ 16A 3P+N 30mA

Det er en sammenbygget enhed, der kombinerer et fejlstrømsrelæ og en automatsikring i én komponent. I stedet for at have to separate komponenter i tavlen, får du beskyttelse mod både fejlstrøm, overbelastning og kortslutning samlet ét sted. Relæet afbryder alle poler samtidig, hvis der opstår en fejl, hvilket giver en ekstra sikker og hurtig frakobling af den gruppe, det beskytter.

Kombirelæet er beregnet til beskyttelse af separate grupper, for eksempel gulvvarme, køl/frys-installationer eller almindelige stikkontaktgrupper. Med en mærkestrøm på 16 A og udløsningsstrøm på 30 mA er det dimensioneret til typiske boliginstallationer, hvor man ønsker en dedikeret gruppe med egen fejlstrømsbeskyttelse frem for at dele en fælles hovedafbryder med resten af installationen.

Relæet har separat tilslutning af faseskinner og bløde ledere, og tilslutningsarealet ligger på 1,5 til 25 mm², hvor nullen skal placeres til højre. Det monteres på DIN-skinne som resten af tavlematerialet, og med IP20 er det beregnet til montage inde i tavlen, ikke til direkte udsatte omgivelser. Mærkespændingen er 400 V, og mærkekortslutningsstrømmen er angivet til 10 kA.

Dette kombirelæ fås med enten B- eller C-karakteristik, som beskriver hvor følsomt relæet er over for kortvarige strømstød, før det udløser ved overstrøm. B-karakteristik reagerer typisk ved lavere overstrøm og bruges ofte til grupper uden store indkoblingsstrømme, mens C-karakteristik tåler kraftigere, kortvarige stød, som man ofte ser ved motorer eller andet udstyr med højt startforbrug. Hvilken karakteristik der er den rigtige til din konkrete gruppe, bør altid vurderes af en autoriseret elinstallatør, da det afhænger af den samlede installation.

3P+N betyder, at relæet dækker tre faser plus nul, altså fire poler i alt, og det afbryder alle poler samtidig ved en fejl. Det gør det velegnet til grupper, der trækker på flere faser, for eksempel visse gulvvarmestyringer eller større forbrugere, i modsætning til et 1-polet relæ, der kun dækker én fase. Har din gruppe kun behov for enkeltfaset beskyttelse, er det en anden opsætning, der skal vælges, og det er igen noget en elinstallatør bør tage stilling til ud fra den konkrete installation.

Den praktiske forskel ligger i, at kombirelæet samler begge funktioner i én enhed på DIN-skinnen, hvilket kan give en mere kompakt løsning i tavlen sammenlignet med to separate komponenter. Funktionelt lever begge løsninger op til de samme tekniske standarder, men opsætning, plads i tavlen og hvordan grupperne skal fordeles, er en vurdering, der bedst foretages af en autoriseret elinstallatør ud fra den konkrete installations behov.
