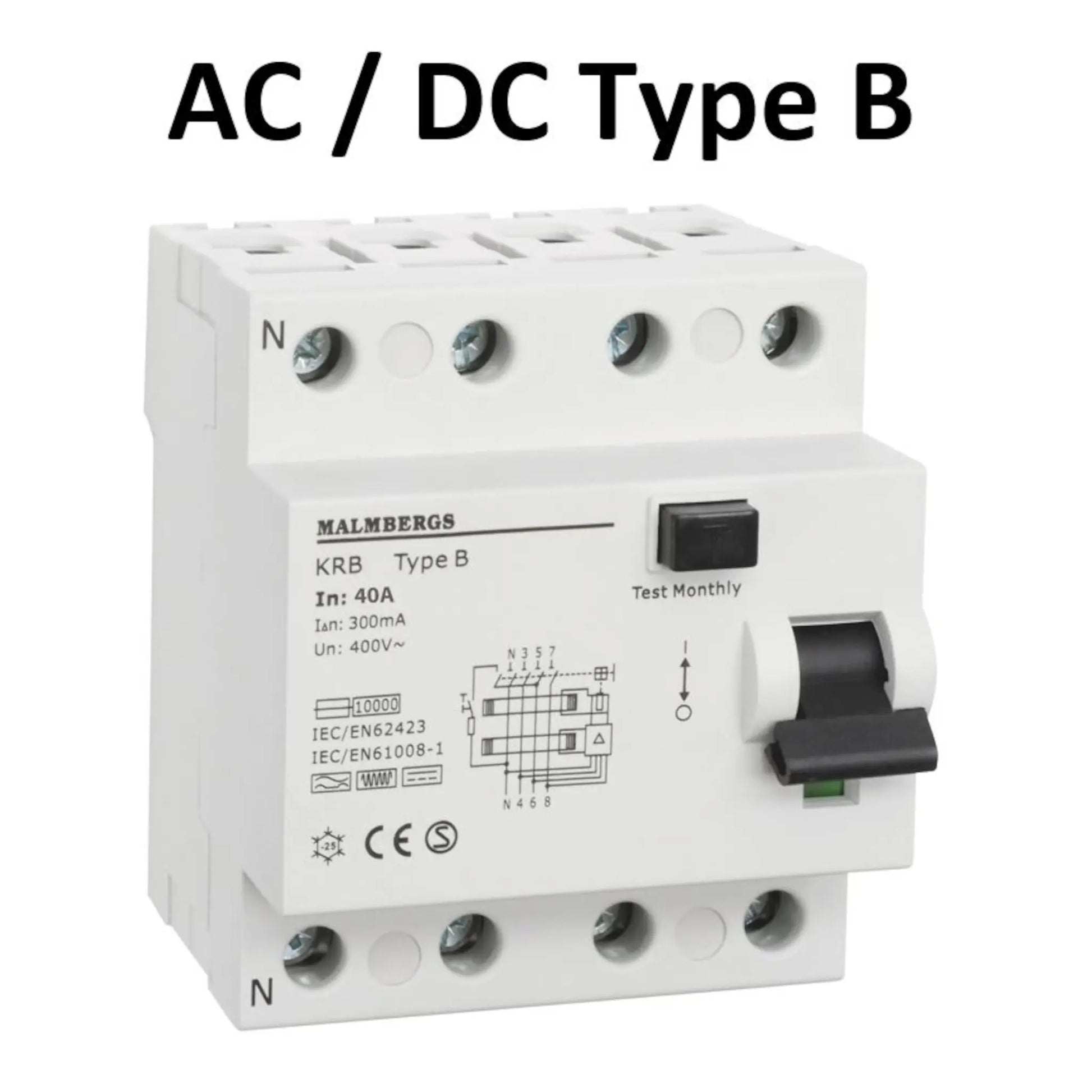

PFI relæ AC/DC 40A 4-Polet 300MA, Type B

Relæet er lavet til installationer hvor der kan opstå fejlstrømme med jævnstrømsindhold eller blandede frekvenser fra 0-1000 Hz. Det gør sig gældende for eksempel ved ladestationer til elbiler, frekvensomformere, UPS-anlæg, svejseværk samt rulletrapper og elevatorer. Fælles for disse anlæg er, at de kan generere fejlstrømme, som en almindelig fejlstrømsafbryder ikke reagerer korrekt på. Relæet er ikke beregnet til rene DC-systemer eller til AC-anlæg med frekvenser over 50 Hz.

De 300 mA angiver, hvor stor en fejlstrøm der skal til, før relæet kobler fra. Det er en højere følsomhed end de 30 mA man typisk ser i boliginstallationer til personbeskyttelse, og relæet på 300 mA bruges derfor primært til brandbeskyttelse og selektivitet i erhvervs- og industrianlæg, hvor det skal samarbejde med andre fejlstrømsenheder i installationen. Den præcise placering og opsætning bør altid vurderes af en autoriseret elinstallatør.

40 A angiver den maksimale mærkestrøm, relæet er beregnet til at føre kontinuerligt i det 4-polede kredsløb. Brydeevnen på 10 kA fortæller, hvor stor en kortslutningsstrøm relæet kan afbryde uden at tage skade. Sammen sikrer de to værdier, at relæet kan håndtere både den daglige belastning og de kraftigere strømme, der kan opstå ved en fejl i anlægget. Den korrekte dimensionering til det konkrete anlæg bør altid fastlægges af en autoriseret installatør.

Type A klarer vekselstrøm og pulserende jævnstrøm, men bliver virkningsløs, hvis anlægget genererer glatte jævnstrømsfejl over 6 mA, hvilket typisk sker i udstyr med frekvensomformere eller ladeteknik. Type B, som dette relæ er, dækker både vekselstrøm, pulserende jævnstrøm og glatte jævnstrømme samt blandede frekvenser op til 1000 Hz. Skal installationen forsyne udstyr som ladestandere, UPS-anlæg eller frekvensstyrede motorer, er det derfor Type B, der er relevant at kigge på, mens Type A hører hjemme i mere traditionelle installationer uden den slags udstyr. Det endelige valg bør altid træffes af en autoriseret elinstallatør ud fra anlæggets konkrete opbygning.

Et PFI relæ, som dette produkt, overvåger udelukkende fejlstrømme og kobler fra, hvis der opstår en farlig lækstrøm. Det indeholder ikke selv beskyttelse mod overbelastning eller kortslutning, og skal derfor typisk kombineres med en separat automatsikring i tavlen. En HPFI-afbryder har fejlstrømsdelen og en automatsikring bygget sammen i én komponent. Valget mellem de to løsninger, og hvordan de eventuelt skal kombineres i den enkelte gruppe, bør altid afklares af en autoriseret elinstallatør ud fra tavlens opbygning.
