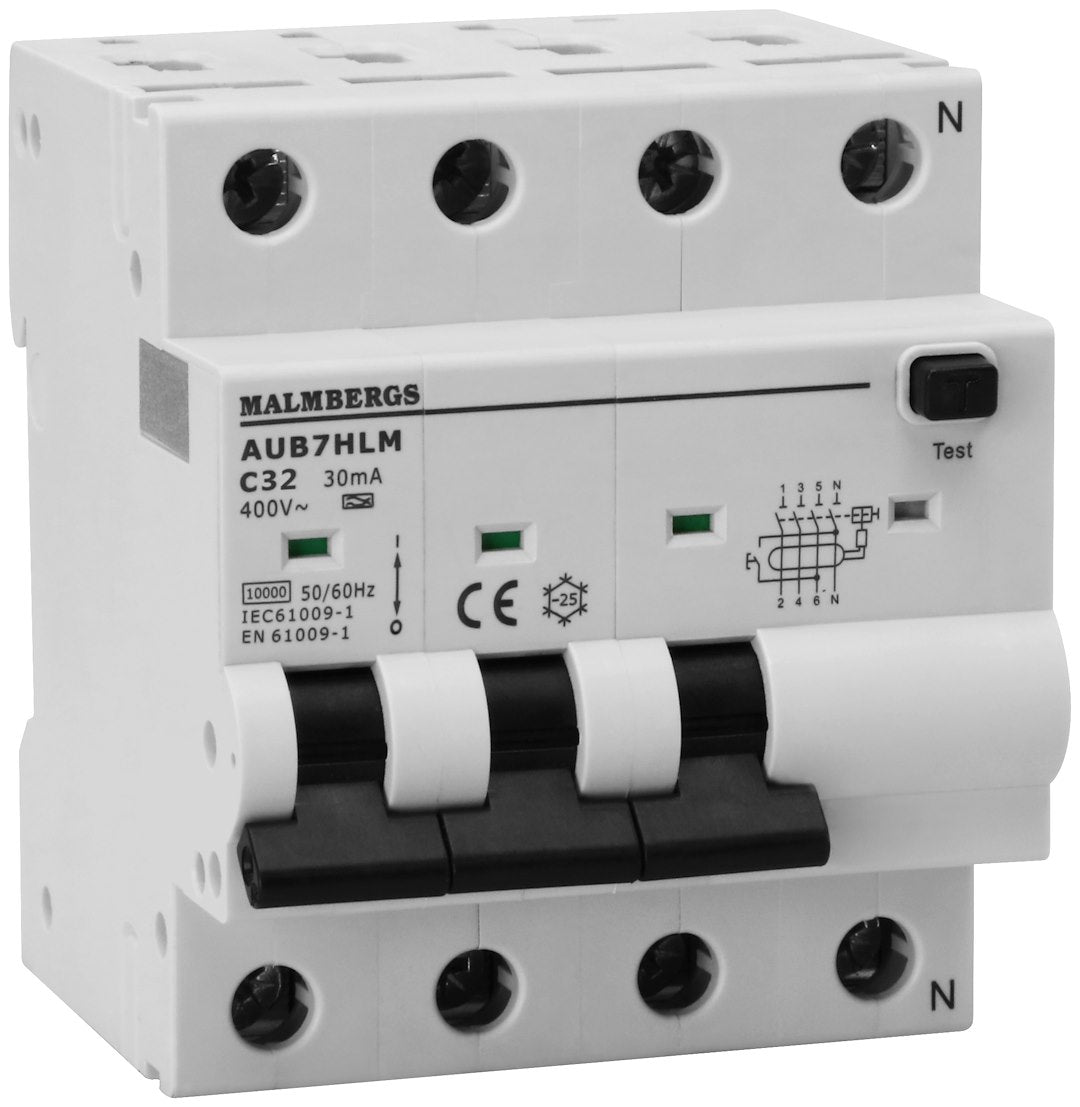

RCBO KOMBIRELÆ 32A 3P+N 30mA

Et RCBO kombirelæ, som dette fra Malmbergs Pro, samler fejlstrømsbeskyttelse og automatsikring i én enhed. Det betyder, at relæet både reagerer på fejlstrøm og på overbelastning eller kortslutning, og afbryder alle poler med det samme, hvis en af delene registrerer en fejl. Det gør det oplagt til separate grupper i installationen, for eksempel gulvvarme, køl/frys-anlæg eller almindelige stikkontaktgrupper, hvor du ønsker en samlet, kompakt beskyttelse frem for to separate komponenter i tavlen.

Relæet er dimensioneret til en mærkestrøm på 32 A og en mærkespænding på 400 V, med 3P+N (4 moduler), hvilket gør det velegnet til trefasede grupper i tavlen. Udløsningsstrømmen ligger på 30 mA, og relæet tåler en mærkekortslutningsstrøm på 10 kA samt en stødstrøm på 250 A ved 8/20 µs. Kapslingsklassen er IP20, og relæet fungerer i et temperaturområde fra -25 °C til +40 °C, hvilket dækker de fleste tavlerum, både i private installationer og erhverv. Varmetabet er opgivet til 14,6 W, hvilket er relevant at have med i beregningen af varmeudviklingen i en tæt pakket tavle.

Relæet har et tilslutningsareal på 1,5 til 25 mm², så det kan tage imod alt fra tynde grenledninger til grovere kabler i samme gruppe. Der er separat tilslutning af faseskinner og bløde ledere, og nullederen skal placeres i højre side af klemmen. Relæet monteres på standard DIN-skinne, hvilket gør det enkelt at indbygge i eksisterende gruppetavler sammen med andet tavlemateriel.

Et almindeligt fejlstrømsrelæ beskytter alene mod fejlstrøm, altså situationer hvor strøm lækker til jord eller gennem en person. Det skal derfor altid suppleres med en separat automatsikring, der tager sig af overbelastning og kortslutning. Dette kombirelæ samler begge funktioner i én komponent: det afbryder både ved fejlstrøm og ved overstrøm eller kortslutning, og det sparer dermed plads på DIN-skinnen, da du undgår at skulle montere to separate enheder til hver gruppe.

Udløserkarakteristikken beskriver, hvor følsomt relæet reagerer på kortvarige overstrømme, for eksempel ved indkobling af udstyr. Karakteristik B reagerer ved en relativt lav overstrøm og bruges typisk til grupper med almindelige belastninger uden store indkoblingsstrømme. Karakteristik C tåler højere, kortvarige strømstød, hvilket kan være relevant ved udstyr med mere krævende opstart. Da valget af karakteristik har direkte betydning for beskyttelsen af installationen, bør det altid vurderes og fastlægges af en autoriseret elinstallatør ud fra den konkrete gruppe, det skal sidde på.

Dette kombirelæ har 3P+N, altså tre faser plus nul, fordelt på 4 moduler på DIN-skinnen. Det gør det velegnet til trefasede grupper, hvor alle tre faser og nullederen skal kunne afbrydes samlet ved en fejl. Det adskiller sig fra 1-polede eller 2-polede relæer, som kun dækker enkeltfaseinstallationer. Har du en gruppe med behov for trefaset forsyning, for eksempel til større køl/frys-anlæg eller gulvvarmestyring med flere faser, er det derfor vigtigt at vælge et relæ med det rette poltal, og det bør altid afklares af en autoriseret elinstallatør ud fra den konkrete installation.
