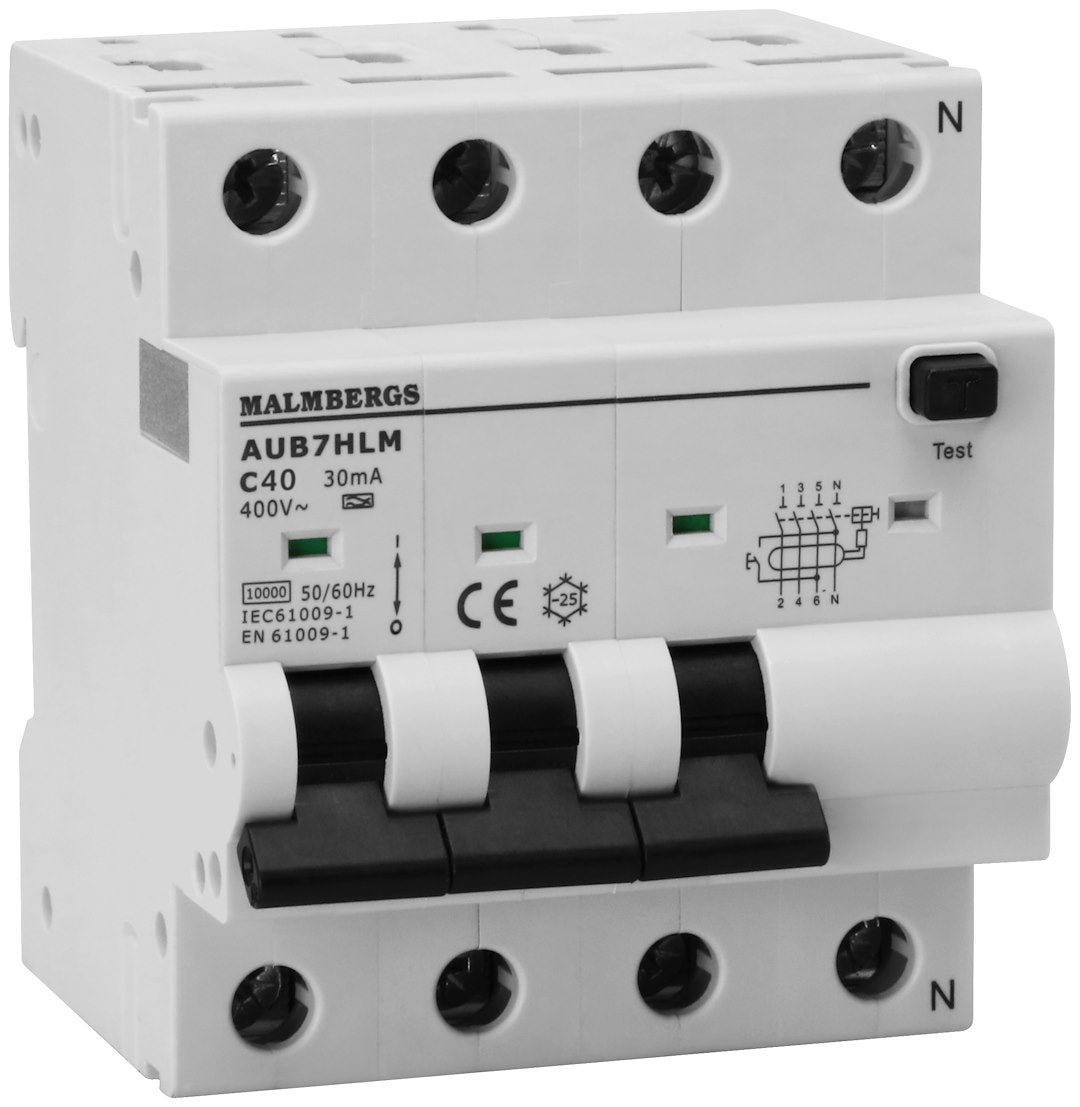

RCBO KOMBIRELÆ 40A 3P+N 30MA

Et RCBO kombirelæ er en sammenbygget enhed, hvor et fejlstrømsrelæ og en automatsikring sidder i samme hus. Det betyder, at relæet både overvåger for fejlstrøm (for eksempel hvis strøm lækker til jord via en person eller en defekt installation) og beskytter mod overbelastning og kortslutning på gruppen. Ved en fejl kobler relæet alle poler fra samtidig, så gruppen bliver helt strømløs. Med en mærkestrøm på 40 A og en udløsestrøm på 30 mA dækker det både den elektriske beskyttelse af kablerne og personbeskyttelsen på den enkelte gruppe.

Kombirelæet er beregnet til at beskytte separate grupper i en installation, for eksempel gulvvarme, køl/frys-anlæg eller almindelige stikkontaktgrupper. Fordi relæet både klarer fejlstrømsbeskyttelse og overstrøms- og kortslutningsbeskyttelse i én komponent, er det oplagt der, hvor man ønsker en selvstændig, veldefineret gruppe i tavlen uden at skulle bygge fejlstrømsrelæ og automatsikring op af flere separate dele.

Relæet monteres på DIN-skinne som resten af tavlematerialet og fylder 3V+N/4 moduler. Tilslutningsarealet er 1,5-25 mm², og der er separat tilslutning til faseskinner og til bløde ledere, så både faste installationsledninger og fleksible ledere kan termineres korrekt. Nul skal placeres til højre ved tilslutning. Med et mærkespænding på 400 V og en mærkekortslutningsstrøm på 10 kA er relæet dimensioneret til almindelige gruppetavler i bolig- og erhvervsinstallationer.

Type A er en standardbetegnelse for fejlstrømsdelen og fortæller, at relæet reagerer på både almindelige vekselstrøms-fejlstrømme og pulserende jævnstrøms-fejlstrømme, hvilket er relevant i installationer med elektronik og styringer. Udløserkarakteristik C angår automatsikrings-delen og betyder, at relæet tåler et vist kortvarigt indkoblingsstød, før det slår fra ved overbelastning eller kortslutning, hvilket typisk passer til grupper med motorer eller andet udstyr med et højere startstrømsforbrug. Derudover er relæet stødstrømssikkert op til 250 A ved 8/20 µs og har energibegrænsningsklasse 3, hvilket begrænser den energi, der slipper igennem ved en kortslutning. Varmetabet er opgivet til 17,7 W, hvilket kan have betydning for den samlede varmebelastning i tavlen ved tætpakket montage.

Forskellen ligger primært i opbygningen. Et almindeligt HPFI-relæ dækker typisk flere grupper og kræver, at der monteres separate automatsikringer for hver enkelt gruppe. Et RCBO kombirelæ som dette samler fejlstrømsbeskyttelse og automatsikring for én enkelt gruppe i samme komponent, hvilket kan spare plads på DIN-skinnen og gøre det nemmere at holde overblik over, hvilken beskyttelse der hører til hvilken gruppe. Hvilken løsning der er den rigtige for en konkret installation, herunder hvordan grupperne bedst fordeles og sikres, bør altid vurderes af en autoriseret elinstallatør ud fra den samlede tavle og installation.

Poltallet 3V+N/4 betyder, at relæet dækker de tre faser samt nul-lederen, så det er beregnet til trefasede grupper, hvor både faser og nul skal brydes samtidig ved en fejl. Det gør relæet velegnet til grupper med trefaset udstyr, for eksempel visse typer gulvvarmestyringer eller køl/frys-anlæg, hvor det er vigtigt, at hele gruppen, inklusive nul-lederen, kobles fra ved en fejlstrøm, overbelastning eller kortslutning.
