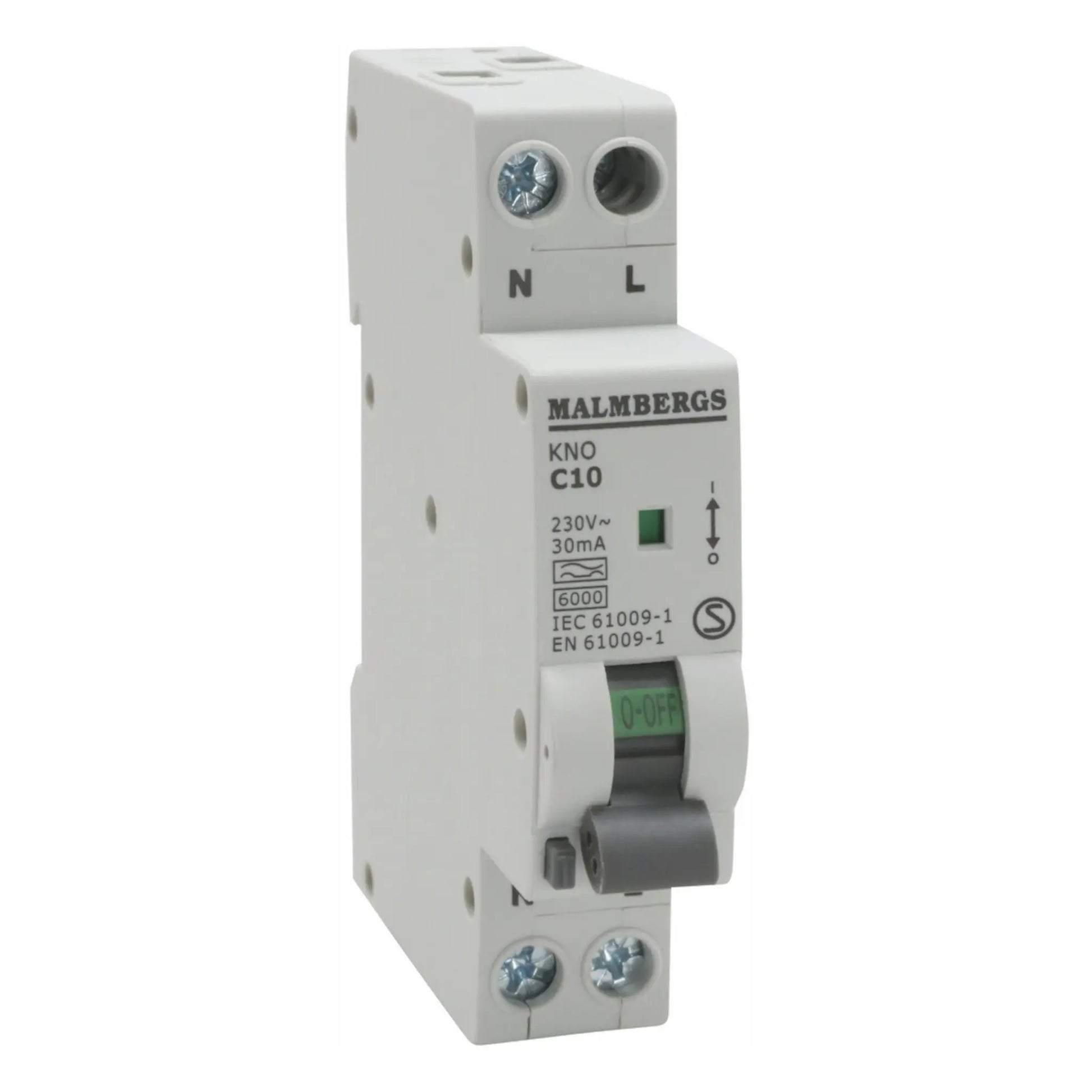

KOMBIRELÆ, 1P+N, 1 MODUL, 10A
KOMBIRELÆ, 1P+N, 1 MODUL, 10A
Kombirelæet samler fejlstrømsbeskyttelse og overstrømsbeskyttelse i én enhed og fylder kun 1 modul i tavlen. Det er bygget som 1P+N, altså med beskyttelse af både fase og nul, og har en mærkestrøm på 10 A samt en udlø... Se mere
0 stk på lager
10 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Kombirelæet samler fejlstrømsbeskyttelse og overstrømsbeskyttelse i én enhed og fylder kun 1 modul i tavlen. Det er bygget som 1P+N, altså med beskyttelse af både fase og nul, og har en mærkestrøm på 10 A samt en udløsestrøm på 30 mA, som er standarden for personbeskyttelse.
Relæet er tænkt til separate grupper i installationen, for eksempel gulvvarme eller køleskab og fryser, hvor du vil have en gruppe, der er uafhængig af resten af tavlen. Det monteres på DIN-skinne og har separate tilslutninger til kredsløb og bløde ledere, hvilket gør opkoblingen ligetil for elektrikeren.
Fordele ved kombirelæet
- 10 A mærkestrøm: Passer til grupper med almindelig belastning som gulvvarme eller hårde hvidevarer
- 30 mA udløsestrøm: Giver fejlstrømsbeskyttelse på den enkelte gruppe
- 1-polet overstrøms- og kortslutningsbeskyttelse: Automatsikringsdelen slår fra ved overstrøm, uden at hele tavlen påvirkes
- Brydeevne på 6 kA: Klarer at afbryde selv kraftige kortslutningsstrømme sikkert
- Udløsekarakteristik A: Bestemmer, hvor hurtigt automatsikringsdelen reagerer ved overstrøm
- Kompakt i 1 modul: Sparer plads i tavlen sammenlignet med separate komponenter
Én enhed til dedikerede grupper
Fordi kombirelæet både dækker fejlstrøm og overstrøm i samme komponent, kan du beskytte en enkelt gruppe som gulvvarme eller køl/frys, uden at den deler HPFI-relæ med resten af installationen. Separate tilslutninger til kredsløb og bløde ledere gør det enkelt at føre ledningerne korrekt, og DIN-skinnemonteringen passer til gængse tavleopbygninger.
Ofte stillede spørgsmål om KOMBIRELÆ, 1P+N, 1 MODUL, 10A
Hvad er et kombirelæ, og hvad bruges det til?
Et kombirelæ er en fejlstrømsafbryder (HPFI/PFI) med indbygget overstrømsbeskyttelse i samme enhed. I stedet for at skulle bruge både et separat HPFI-relæ og en automatsikring, får du begge funktioner samlet ét sted. Det gør relæet velegnet til at beskytte en enkelt gruppe for sig, for eksempel gulvvarme, køleskab eller fryser, hvor det giver god mening at have en dedikeret sikring der ikke påvirker resten af installationen, hvis der opstår en fejl.
Hvor meget plads fylder relæet i tavlen, og hvordan monteres det?
Relæet fylder 1 modul på DIN-skinnen, så det tager minimal plads i gruppetavlen sammenlignet med en løsning med to separate komponenter. Det monteres direkte på DIN-skinne som resten af tavlematerialet, og der er separate tilslutninger til kredsløbet og til de bløde ledere, hvilket gør installationen overskuelig og reducerer risikoen for at forbinde noget forkert under montagen.
Hvad betyder udløsestrømmen på 30 mA i praksis?
Udløsestrømmen på 30 mA er den fejlstrøm der får relæets fejlstrømsdel til at afbryde. Det er den følsomhed der bruges til personbeskyttelse, altså det niveau hvor relæet reagerer, hvis strøm lækker forkert vej, for eksempel via en fejlbehæftet installation eller en person der kommer i kontakt med strømførende dele. Derudover har relæet en brydeevne på 6 kA, som fortæller noget om hvor stor en kortslutningsstrøm relæet kan afbryde sikkert, hvilket er relevant i forhold til den overstrømsbeskyttelse der også ligger indbygget i enheden.
Hvad er forskellen på et kombirelæ og en almindelig automatsikring?
En almindelig automatsikring beskytter kun mod overstrøm og kortslutning, altså situationer hvor der trækkes for meget strøm eller opstår en direkte kortslutning. Et kombirelæ som dette lægger fejlstrømsbeskyttelsen oveni, så den samme enhed både klarer den 1-polede overstrøms- og kortslutningsbeskyttelse og fungerer som fejlstrømsrelæ med 30 mA udløsestrøm. Vælger du et kombirelæ frem for en separat automatsikring, sparer du dermed plads i tavlen og får to beskyttelsesfunktioner i én komponent, hvor du ellers skulle bruge to enheder til at opnå det samme.
Hvad betyder 1P+N, og hvornår er det relevant frem for andre poltyper?
1P+N betyder, at relæet både bryder fasen (1P) og nul-lederen (N) samtidig ved en fejl. Det bruges typisk til enfasede kredse, hvor man vil sikre, at hele kredsløbet afbrydes korrekt, både fase og nul, i modsætning til relæer der kun bryder fasen. Den korrekte poltype til den konkrete gruppe og installation bør altid vurderes af en autoriseret elinstallatør, da det afhænger af hvordan resten af installationen er opbygget.
Hvad betyder udløsekarakteristikken type A, og skal jeg vælge en anden type?
Udløsekarakteristikken på dette relæ er type A, hvilket relaterer sig til fejlstrømsdelens følsomhed over for forskellige typer af fejlstrøm. Hvilken karakteristik der er den rette til en given installation eller gruppe, afhænger af hvad kredsløbet forsyner og bør altid afklares med en autoriseret elinstallatør, så du er sikker på, at beskyttelsen passer til den konkrete opgave.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
