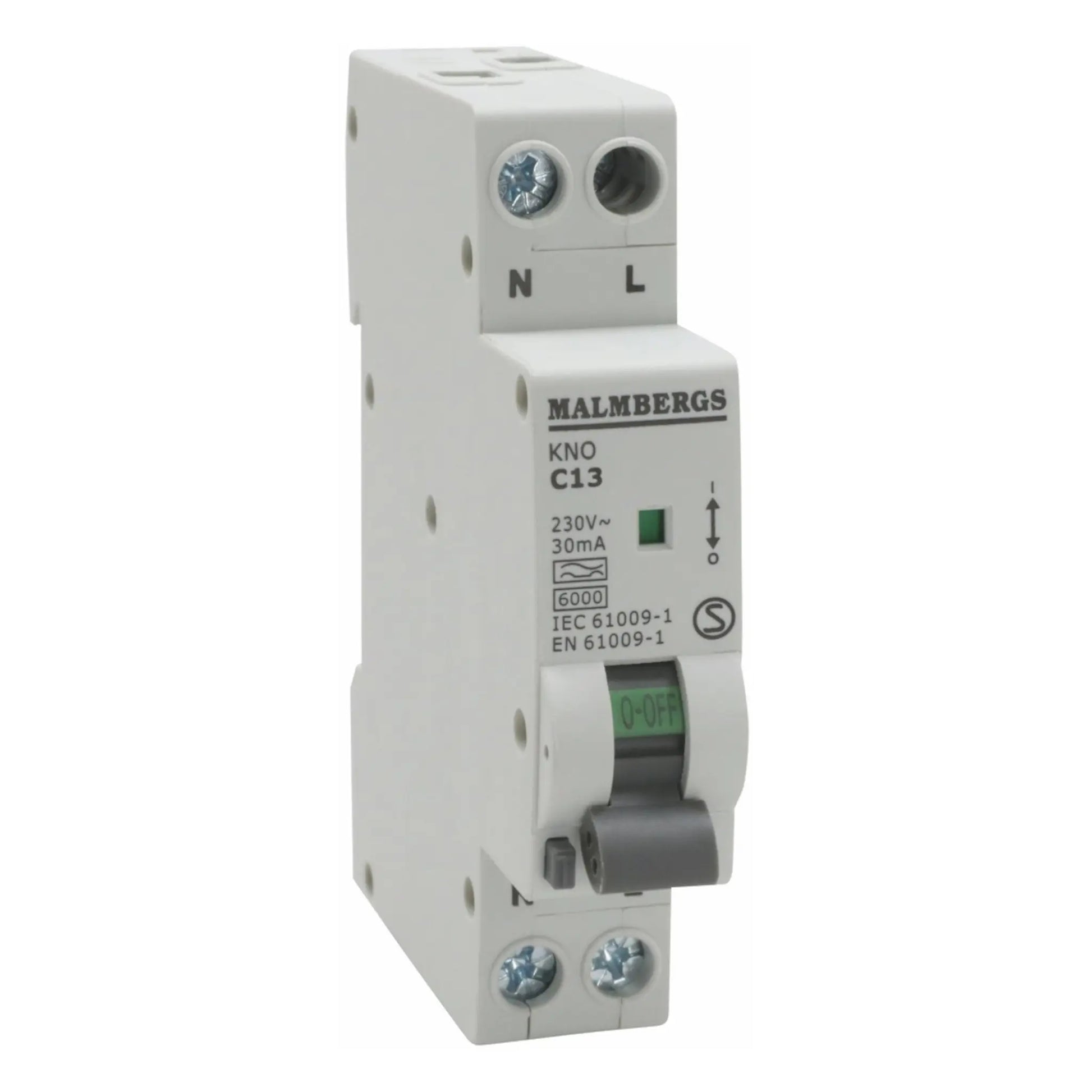

KOMBIRELÆ, 1P+N, 1 MODUL, 13A
KOMBIRELÆ, 1P+N, 1 MODUL, 13A
Dette kombirelæ samler fejlstrømsbeskyttelse og overstrømsbeskyttelse i én komponent på kun 1 modul, så du sparer plads i tavlen. Det er bygget som 1P+N, altså fase og nul gennem samme relæ, og dækker en gruppe op til... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Dette kombirelæ samler fejlstrømsbeskyttelse og overstrømsbeskyttelse i én komponent på kun 1 modul, så du sparer plads i tavlen. Det er bygget som 1P+N, altså fase og nul gennem samme relæ, og dækker en gruppe op til 13 A med en udløsestrøm på 30 mA for personbeskyttelse.
Relæet bruges til at sikre separate grupper i installationen, for eksempel gulvvarme, køleskab eller fryser, hvor du vil have både fejlstrøms- og overstrømsbeskyttelse samlet ét sted uden at skulle koble en separat automatsikring sammen med et HPFI-relæ. Det monteres på DIN-skinne og har separate tilslutninger til kredsløb og bløde ledere, hvilket gør installationen ryddelig i tavlen.
Fordele ved kombirelæet
- Kombineret beskyttelse: Fejlstrømsrelæ og 1-polet overstrøms- og kortslutningsbeskyttelse i samme enhed, så du undgår at opbygge løsningen af flere separate komponenter
- Kompakt format: Fylder kun 1 modul i tavlen, hvilket er en fordel når pladsen i gruppetavlen er trang
- Udløsestrøm på 30 mA: Giver personbeskyttelse på den tilsluttede gruppe
- Brydeevne på 6 kA: Fortæller hvor stor en kortslutningsstrøm relæet kan afbryde sikkert
- Udløsekarakteristik A: En fejlstrømskarakteristik der reagerer på både vekselstrøm og pulserende jævnstrøm
- Nem montering: Sidder på DIN-skinne med separate tilslutninger til kredsløb og bløde ledere
Til enkeltstående grupper med skærpede krav
Med 1P+N-opbygningen egner relæet sig til enkeltfasede grupper, hvor du både vil overholde krav til fejlstrømsbeskyttelse og have overstrøms- og kortslutningsbeskyttelse samlet i én DIN-monteret enhed. Det gør det oplagt til grupper som gulvvarme eller køle- og fryseudstyr, hvor der ofte stilles krav om egen beskyttelse adskilt fra den øvrige installation.
Ofte stillede spørgsmål om KOMBIRELÆ, 1P+N, 1 MODUL, 13A
Hvad er et kombirelæ, og hvad bruges det til?
Et kombirelæ samler to funktioner i én komponent: fejlstrømsbeskyttelse og overstrøms-/kortslutningsbeskyttelse. I stedet for at montere et separat HPFI-relæ og en automatsikring ved siden af hinanden, får du begge beskyttelser i én enhed på kun 1 modul i tavlen. Det gør det oplagt til at beskytte enkeltstående grupper, hvor der er behov for både personbeskyttelse og overstrømsbeskyttelse på samme kreds, for eksempel til gulvvarme eller et køleskab/fryser.
Kan relæet bruges til gulvvarme, køleskab og fryser?
Ja, det er netop til den type kredse, at et kombirelæ typisk vælges. Fordi enheden har separate tilslutninger til kredsløbet og til de bløde ledere, kan den give en dedikeret gruppe sin egen fejlstrøms- og overstrømsbeskyttelse, uafhængigt af resten af installationen. Det betyder, at en fejl på for eksempel gulvvarmekredsen ikke nødvendigvis slår andre grupper i huset fra. Den præcise placering og dimensionering i din installation bør altid vurderes af en autoriseret elinstallatør.
Hvordan monteres relæet, og hvor meget plads fylder det i tavlen?
Relæet monteres på almindelig DIN-skinne, som de fleste el-tavler i dag er indrettet med. Det fylder kun 1 modul, hvilket er en fordel, hvis der er trængsel i tavlen, eller hvis du ønsker at holde antallet af komponenter nede uden at gå på kompromis med beskyttelsen. Da det er 1-polet med nul (1P+N), passer det til enfasede grupper.
Hvad betyder udløsestrømmen på 30 mA og udløsekarakteristik A?
Udløsestrømmen på 30 mA er den fejlstrøm, hvor relæets fejlstrømsdel reagerer og bryder strømmen, hvilket er det niveau, der bruges til at beskytte personer mod farlige fejlstrømme. Udløsekarakteristik A angiver, hvordan enheden reagerer på pulserende jævnstrømsfejl, og relæet har desuden en brydeevne på 6 kA, som fortæller hvor stor en kortslutningsstrøm det kan afbryde sikkert. Den samlede kombination gør enheden velegnet til de fleste boliginstallationer, men den konkrete dimensionering til din tavle bør altid fastlægges af en autoriseret elinstallatør.
Hvad er forskellen på et kombirelæ og en løsning med separat HPFI-relæ og automatsikring?
Forskellen ligger primært i pladsforbrug og opbygning. En separat løsning kræver typisk to komponenter i tavlen, ét HPFI-relæ til fejlstrømsbeskyttelse og én automatsikring til overstrømsbeskyttelse. Kombirelæet samler begge funktioner i én enhed på kun 1 modul, hvilket gør det til et praktisk valg, hvis der er trængsel på DIN-skinnen, eller hvis du ønsker en dedikeret, samlet beskyttelse til en enkelt gruppe. Hvilken løsning der er den rigtige til din konkrete tavle og installation, bør altid afklares med en autoriseret elinstallatør.
Skal jeg vælge 1P eller 1P+N udgaven?
Dette produkt er udført som 1P+N, hvilket betyder, at det bryder både fase og nul samtidig, når det udløses. Det adskiller sig fra en ren 1P-udgave, der kun bryder fasen. Hvilken variant der er korrekt og lovlig at bruge i din konkrete installation, afhænger af installationstype og gruppens opbygning, og det bør altid vurderes af en autoriseret elinstallatør.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
