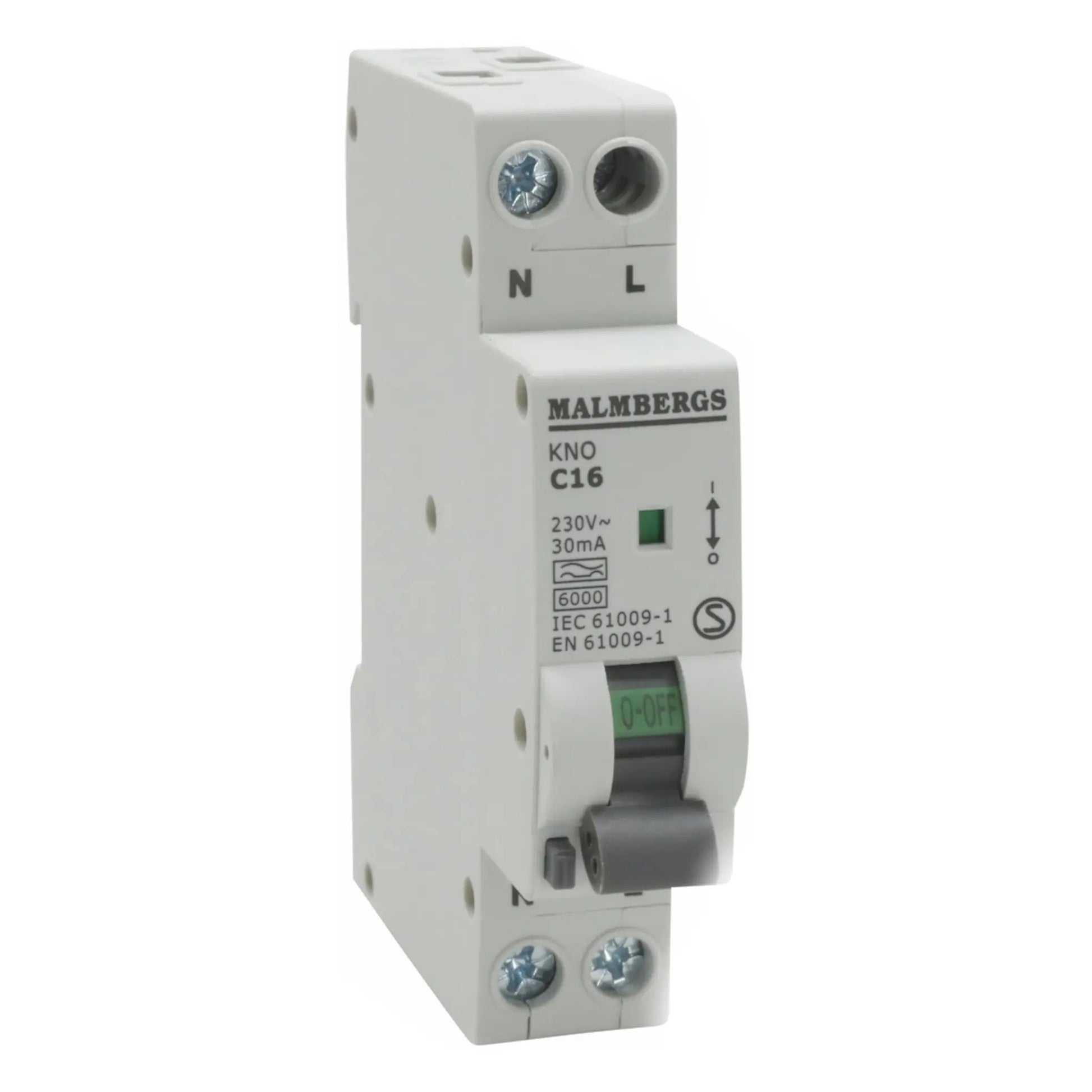

KOMBIRELÆ, 1P+N, 1 MODUL, 16A
KOMBIRELÆ, 1P+N, 1 MODUL, 16A
Dette kombirelæ samler fejlstrømsbeskyttelse og automatsikring i én enhed på kun 1 modul, så du sparer plads i tavlen. Med 16 A og udførelsen 1P+N er det bygget til enfasede grupper, og udløsestrømmen på 30 mA giver d... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Dette kombirelæ samler fejlstrømsbeskyttelse og automatsikring i én enhed på kun 1 modul, så du sparer plads i tavlen. Med 16 A og udførelsen 1P+N er det bygget til enfasede grupper, og udløsestrømmen på 30 mA giver den følsomhed, der skal til for at afbryde strømmen, før en fejlstrøm bliver farlig.
Relæet er tænkt til at beskytte enkeltstående kredse, hvor du ikke vil risikere, at en fejl et sted i installationen slår hele gruppetavlen ud, for eksempel gulvvarme, køleskab eller fryser. Den indbyggede 1-polede overstrøms- og kortslutningsbeskyttelse gør, at kredsløbet er dækket både mod fejlstrøm og mod for høj belastning i samme komponent, og separate tilslutninger til kreds og bløde ledere gør monteringen enkel ude i skabet.
Fordele ved kombirelæet
- 16 A, 1P+N: Passer til enfasede grupper med behov for både nul og fase i samme afgang
- 1 modul: Fylder minimalt i tavlen, praktisk når pladsen er trang
- Udløsestrøm 30 mA: Den følsomhed, der bruges til personbeskyttelse på udsatte kredse
- Brydeevne 6 kA: Kan afbryde en kortslutningsstrøm på op til 6,000 A uden at tage skade
- Separate tilslutninger: Kreds og bløde ledere holdes adskilt, hvilket gør tilslutningen mere overskuelig
- DIN-skinnemontering: Monteres direkte i standard gruppetavler uden ekstra adaptere
Én komponent til beskyttelse af udvalgte grupper
Fordi fejlstrøms- og overstrømsbeskyttelsen sidder i samme relæ, kan du give en enkelt gruppe sin egen selvstændige beskyttelse, uden at den deler HPFI med resten af installationen. Det er praktisk på kredse, hvor du ikke ønsker, at en fejl i for eksempel fryseren skal slå strømmen fra i hele boligen. Udløsekarakteristikken A gør relæet velegnet til almindelige husholdningskredse, og montagen på DIN-skinne betyder, at det passer ind i de fleste standardtavler.
Ofte stillede spørgsmål om KOMBIRELÆ, 1P+N, 1 MODUL, 16A
Hvad er et kombirelæ, og hvad bruges det til?
Et kombirelæ samler to beskyttelsesfunktioner i én komponent: fejlstrømsbeskyttelse og overstrømsbeskyttelse. I stedet for at skulle montere en fejlstrømsafbryder og en automatsikring hver for sig, får du begge dele i samme enhed. Det gør relæet velegnet til at give en enkelt gruppe i installationen, for eksempel gulvvarme eller et køleskab/fryser, sin egen selvstændige beskyttelse, uden at det er afhængigt af eller påvirker resten af tavlens sikring.
Hvor meget plads fylder relæet i el-tavlen?
Relæet fylder kun 1 modul på DIN-skinnen. Det gør det til en kompakt løsning, som er nem at finde plads til, selv i tavler hvor pladsen i forvejen er trang. Da det er 1-polet (1P+N), kræver det ikke ekstra bredde ud over det ene modul, hvilket gør montagen enkel.
Kan relæet bruges til at beskytte gulvvarme eller et køleskab/fryser?
Ja, det er netop en typisk brug for denne type kombirelæ. Fordi relæet har separate tilslutninger til kredsløb og bløde ledere, kan det opsættes som en dedikeret beskyttelse for en enkelt gruppe, som gulvvarme eller et køleskab/fryser, hvor du gerne vil have fejlstrøms- og overstrømsbeskyttelse samlet ét sted uden at det er koblet sammen med resten af installationen. Den konkrete opsætning i din installation skal altid vurderes og udføres af en autoriseret elinstallatør.
Hvad betyder brydeevnen på 6 kA i praksis?
Brydeevnen fortæller, hvor stor en kortslutningsstrøm relæet kan afbryde sikkert uden selv at tage skade. Med en brydeevne på 6 kA er relæet konstrueret til at klare afbrydelse af kortslutningsstrømme op til dette niveau. Det er en central spec at have styr på, når en elinstallatør dimensionerer og vælger sikringsmateriel til en given installation.
Hvad betyder udløsestrømmen på 30 mA?
Udløsestrømmen på 30 mA angiver, hvor stor en fejlstrøm der skal opstå, før relæets fejlstrømsdel slår fra og bryder strømmen. Ved 30 mA reagerer relæet ved forholdsvis små fejlstrømme, hvilket giver personbeskyttelse, altså beskyttelse mod at få stød, hvis der skulle opstå en fejl i det tilsluttede kredsløb.
Hvad er forskellen på et kombirelæ og en separat fejlstrømsafbryder med automatsikring?
Forskellen ligger i, hvor mange komponenter der skal på plads i tavlen. En traditionel løsning kræver en fejlstrømsafbryder og en automatsikring monteret som to selvstændige enheder, mens dette kombirelæ samler begge funktioner, fejlstrøms- og overstrømsbeskyttelse, i én enhed på kun 1 modul. Det gør det enklere og mere pladsbesparende at give en enkelt gruppe, som gulvvarme eller et køleskab, sin egen dedikerede beskyttelse, uden at det kræver flere moduler på DIN-skinnen.
Hvad betyder udløsekarakteristik A på relæet?
Udløsekarakteristik A angiver, hvilken type fejlstrøm relæets fejlstrømsdel er indrettet til at registrere, og er en af de karakteristikker der findes på markedet. Hvilken karakteristik der er den rigtige til en given gruppe eller et givent apparat, afhænger af installationens øvrige forhold, og det valg bør altid træffes og vurderes af en autoriseret elinstallatør.
