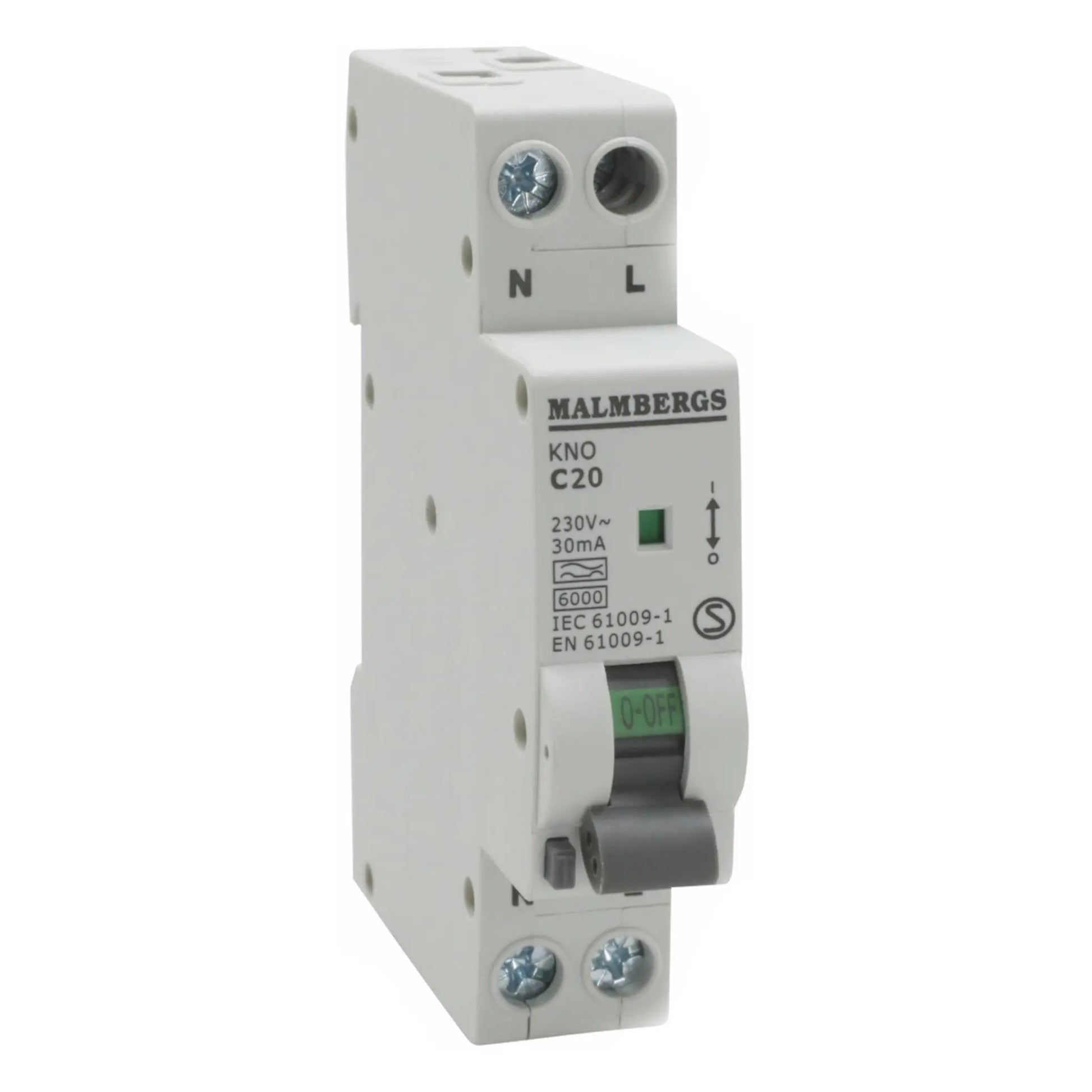

KOMBIRELÆ, 1P+N, 1 MODUL, 20A

Kombirelæet er tænkt til at beskytte en enkelt gruppe i din installation, for eksempel gulvvarme, et køleskab eller en fryser. Det kombinerer to funktioner i én enhed: fejlstrømsbeskyttelse og overstrøms- og kortslutningsbeskyttelse på 1-polet niveau (1P+N). Dermed slipper du for at sætte en separat automatsikring og et separat fejlstrømsrelæ op til den samme gruppe, da begge dele allerede sidder indbygget i dette ene modul.

De 30 mA er den fejlstrøm, hvor relæet afbryder strømmen til gruppen. Det er den følsomhed, der typisk bruges til at beskytte personer mod stød, hvis der opstår en fejl i for eksempel en ledning eller et tilsluttet apparat. Kombineret med den indbyggede overstrømsbeskyttelse betyder det, at relæet både reagerer på fejlstrøm og på for høj belastning eller kortslutning på den gruppe, det sidder foran.

Relæet er dimensioneret til 20 A, hvilket passer godt til grupper som gulvvarme eller hvidevarer, hvor belastningen ikke er ekstremt høj. Brydeevnen på 6 kA fortæller, hvor stor en kortslutningsstrøm relæet kan afbryde sikkert, uden at det tager skade. Udløsekarakteristikken er type A, som er den karakteristik der bruges til den type overstrømsbeskyttelse, relæet er bygget til.

Relæet er lavet til montering på DIN-skinne og fylder kun 1 modul i tavlen, så det er pladsbesparende, hvis du har en tavle med begrænset plads. Da der er tale om sikkerhedskritisk materiel, der beskytter mod både fejlstrøm og overstrøm, bør selve installationen og tilslutningen dog altid vurderes og udføres af en autoriseret elinstallatør, som kan sikre, at relæet passer korrekt ind i din specifikke installation.

Et kombirelæ som dette samler de to beskyttelsesfunktioner i ét modul: fejlstrømsbeskyttelse på 30 mA og overstrøms- samt kortslutningsbeskyttelse i én og samme enhed. Vælger du i stedet en separat automatsikring og et separat fejlstrømsrelæ, får du de samme to funktioner, men fordelt på to enheder, hvilket typisk kræver mere plads i tavlen. Kombiløsningen er derfor særligt praktisk, når du har en enkelt gruppe, der skal beskyttes, og du gerne vil spare plads i tavlen.

Et rent PFI-relæ giver kun fejlstrømsbeskyttelse og skal derfor altid suppleres med en separat automatsikring, der tager sig af overstrøm og kortslutning. Dette kombirelæ har begge funktioner indbygget, så du opnår samme beskyttelse i én enhed frem for to. Hvilken løsning der er den rigtige for din konkrete gruppe og tavle, bør altid afklares sammen med en autoriseret elinstallatør, der kender de øvrige forhold i din installation.
