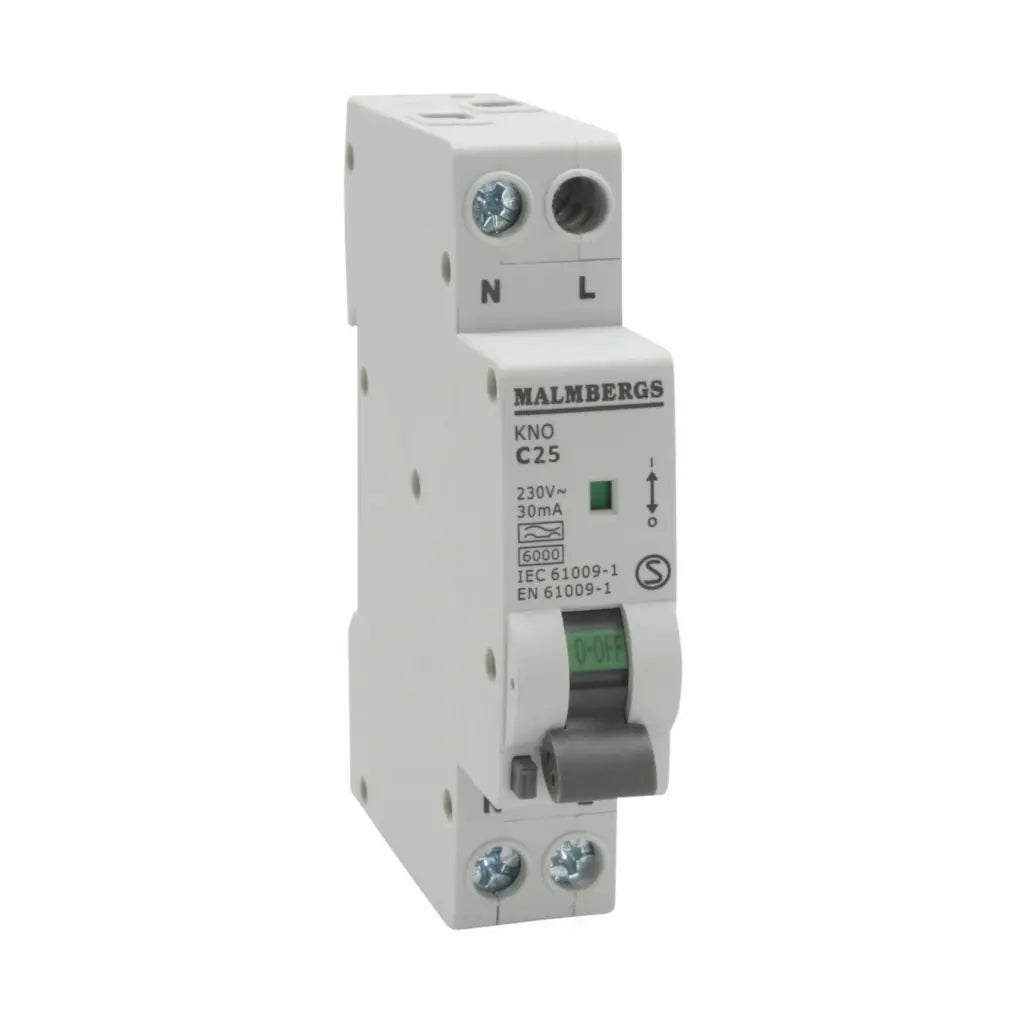

KOMBIRELÆ, 1P+N, 1 MODUL, 25A

Et kombirelæ er en fejlstrømsafbryder med indbygget overstrøms- og kortslutningsbeskyttelse samlet i én komponent. I stedet for at have et separat fejlstrømsrelæ og en automatsikring til den samme gruppe, får du begge funktioner i ét modul. Det gør det oplagt til grupper, der af sikkerheds- eller driftsmæssige årsager skal stå for sig selv, for eksempel gulvvarme eller køl/frys, hvor du ikke ønsker at hele husstandens fejlstrømsbeskyttelse afbrydes, hvis der opstår en fejl et andet sted i installationen.

Relæet fylder 1 modul på DIN-skinnen, hvilket gør det til et kompakt valg, hvis pladsen i gruppetavlen er trang. Da det både klarer fejlstrømsbeskyttelse og overstrømsbeskyttelse i samme fysiske størrelse, sparer du plads sammenlignet med at montere to separate komponenter til samme gruppe.

Udløsestrømmen på 30 mA angiver, hvor stor en fejlstrøm der skal til, før relæet afbryder strømmen. 30 mA er den følsomhed, der typisk anvendes til personbeskyttelse, altså det niveau der skal afbryde hurtigt nok til at beskytte mod farlige stød ved fejl i installationen. Med en brydeevne på 6 kA er relæet desuden dimensioneret til at kunne afbryde en kortslutningsstrøm af den størrelsesorden uden at tage skade.

Et almindeligt PFI-relæ beskytter kun mod fejlstrøm og skal derfor altid suppleres med en separat automatsikring, der tager sig af overstrøm og kortslutning. Dette kombirelæ har begge funktioner indbygget i samme modul, med separate tilslutninger til kredsløb og de bløde ledere. Det gør installationen enklere og mere pladsbesparende, når du alligevel skal bruge begge beskyttelsesfunktioner på en given gruppe. Er du i tvivl om, hvilken løsning der passer bedst til din konkrete installation, bør en autoriseret elinstallatør vurdere valget.

Amperestørrelsen på 25 A afgør, hvor stor en belastning gruppen kan trække, før overstrømsdelen af relæet afbryder. Hvilken amperestørrelse den enkelte gruppe skal have, afhænger af hvilket udstyr der er tilsluttet, og hvordan resten af installationen er dimensioneret. Da et forkert valg kan gå ud over både funktion og sikkerhed, bør den præcise dimensionering altid vurderes af en autoriseret elinstallatør.

1P+N betyder, at relæet beskytter én fase samt nul-lederen, hvilket er den almindelige opbygning til enfasede grupper som gulvvarme eller et køle/fryseskab. Om det er den rette poltype til netop din installation afhænger af, hvordan gruppen i øvrigt er opbygget, og det bør en autoriseret elinstallatør altid tage stilling til i forbindelse med montage.
