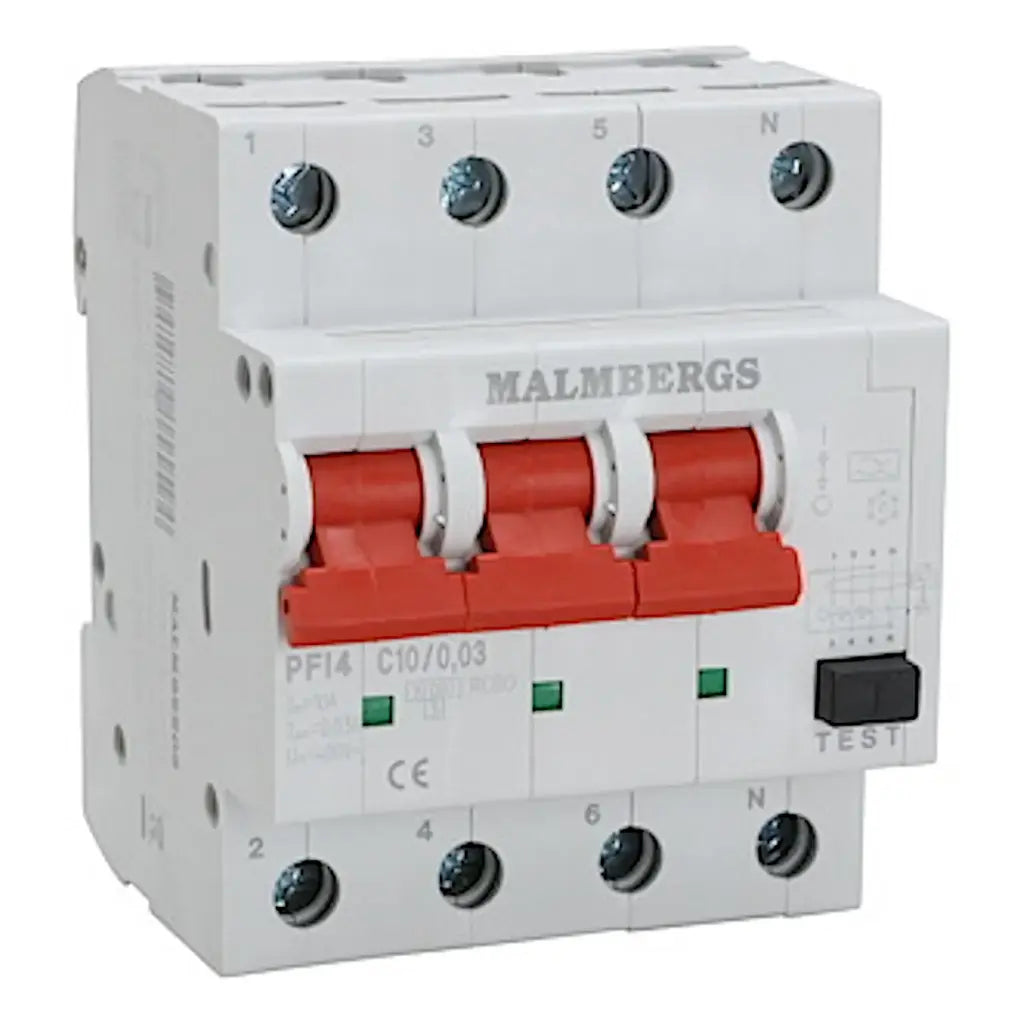

Kombirelæ 10A 30mA 10KA 4-Pol

Et kombirelæ samler to beskyttelsesfunktioner i én komponent: den fejlstrømsbeskyttelse du kender fra et HPFI-relæ, og den overbelastnings- og kortslutningsbeskyttelse du normalt får fra en automatsikring. Med dette kombirelæ på 4 poler dækker du derfor både personbeskyttelse og kredsbeskyttelse i én installation, i stedet for at skulle montere to separate komponenter i tavlen. Det gør det til et praktisk valg, hvor der er begrænset plads i gruppetavlen, eller hvor man ønsker en samlet løsning frem for flere enkeltdele.

De 30 mA er den fejlstrøm relæet reagerer på, hvis strømmen af en eller anden grund løber uden om den normale kreds, for eksempel via en person eller en fejl i isoleringen. Så snart relæet registrerer denne lækstrøm, kobler det strømmen fra på brøkdele af et sekund. Det er den følsomhed, der typisk bruges til personbeskyttelse i boliginstallationer, og den er indbygget i selve kombirelæet sammen med automatsikringsdelen.

Udløsekarakteristikken beskriver, hvordan relæets fejlstrømsdel reagerer på forskellige typer af fejlstrøm. Karakteristik A betyder, at relæet er beregnet til at registrere både rene vekselstrømsfejl og pulserende jævnstrømsfejl, hvilket dækker de fejlstrømstyper man typisk møder i almindelige installationer med moderne apparater. Det er en central detalje at have styr på, når man vælger det rette relæ til en given installation.

Brydeevnen på 10 kA angiver, hvor stor en kortslutningsstrøm relæet kan afbryde sikkert, uden at det tager skade eller svejser sammen indvendigt. Jo højere brydeevne, desto bedre er komponenten rustet til at klare de kraftige strømme, der kan opstå ved en kortslutning tæt på tavlen. Sammen med de 10 A mærkestrøm sikrer det, at kredsen både beskyttes ved normal overbelastning og ved en egentlig kortslutning.

Montering og tilslutning af kombirelæer i en el-tavle er sikkerhedskritisk arbejde, og det skal derfor altid udføres eller vurderes af en autoriseret elinstallatør. Det gælder både korrekt placering i tavlen, tilslutning af de fire poler og en vurdering af, om relæets specifikationer passer til den konkrete installation. En autoriseret installatør sikrer, at alt lever op til gældende regler, og at beskyttelsen fungerer, som den skal.

En almindelig automatsikring beskytter alene kredsen mod overbelastning og kortslutning, den reagerer ikke på fejlstrøm og giver derfor ikke personbeskyttelse i sig selv. Et kombirelæ som dette lægger fejlstrømsbeskyttelsen på 30 mA oven i automatsikringsfunktionen, så du får begge dele samlet i én komponent. Vælger du en almindelig automatsikring, skal der etableres et separat HPFI-relæ for personbeskyttelse, mens kombirelæet giver dig hele pakken i ét produkt, hvilket ofte er en fordel i tavler med begrænset plads.

Et separat HPFI-relæ beskytter kun mod fejlstrøm og skal derfor altid suppleres med en automatsikring for at beskytte selve kredsen mod overbelastning og kortslutning. Kombirelæet har begge funktioner indbygget, med 30 mA fejlstrømsfølsomhed, 10 A mærkestrøm og en brydeevne på 10 kA samlet i én 4-polet enhed. Det gør kombiløsningen relevant, når man ønsker at reducere antallet af komponenter i tavlen, mens et separat HPFI-relæ kan give mere fleksibilitet, hvis man har brug for at kombinere det med en automatsikring med andre specifikationer. Den endelige vurdering af, hvad der passer bedst til en given installation, bør altid foretages af en autoriseret elinstallatør.
