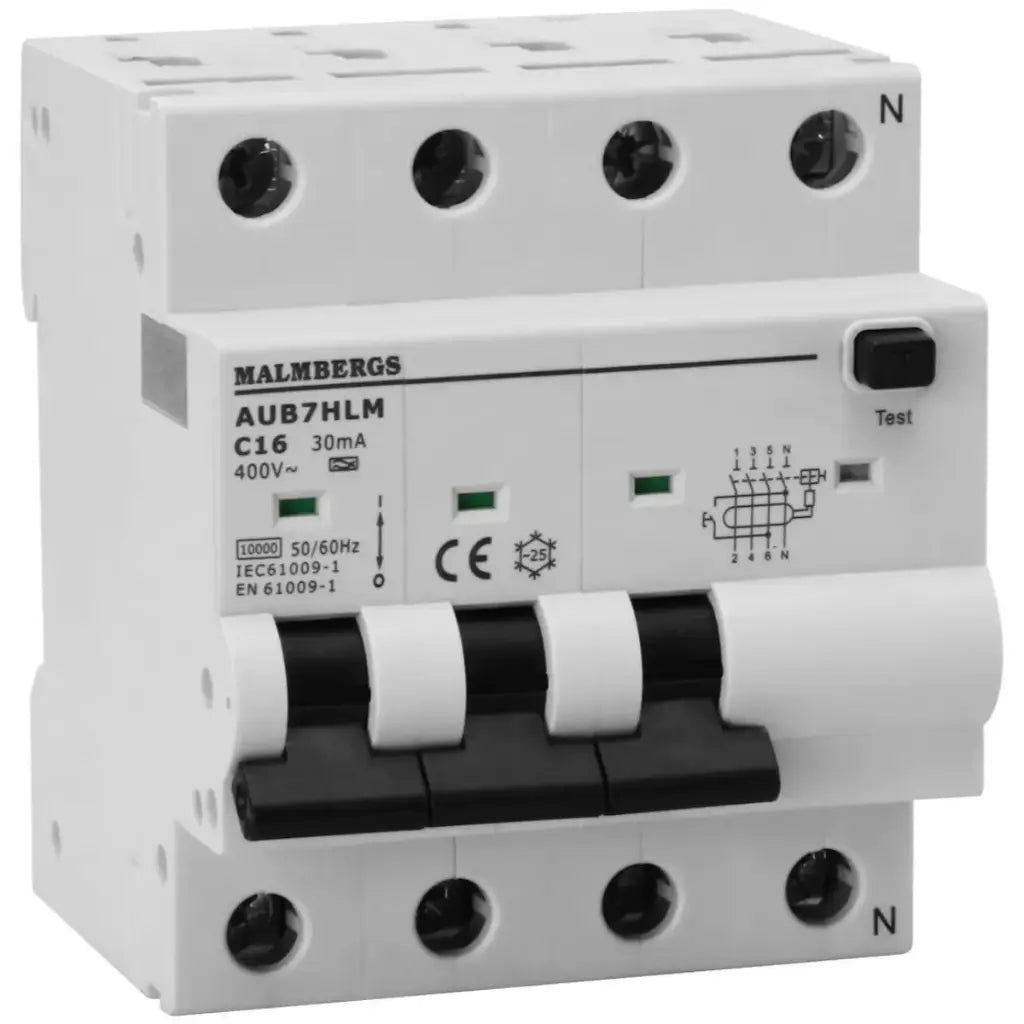

kombirelæ 16A 30mA 10kA 4-pol

Et kombirelæ er en sammenbygget enhed, der samler et fejlstrømsrelæ og en automatsikring i én komponent. Det betyder, at du får både overstrøms- og kortslutningsbeskyttelse samt fejlstrømsbeskyttelse i en enkelt modul til din eltavle, i stedet for at skulle montere to separate komponenter. Denne udgave er tænkt til beskyttelse af separate installationer, for eksempel gulvvarme eller lignende afgange, hvor det er praktisk at have begge beskyttelsesfunktioner samlet ét sted i tavlen.

Udløsestrømmen på 30 mA angiver, hvor stor en fejlstrøm der skal opstå, før relæet afbryder strømmen. 30 mA er den grænse, der typisk anvendes til personbeskyttelse, fordi relæet reagerer, længe før en fejlstrøm bliver farlig for mennesker. Det er derfor en central del af den sikkerhed, kombirelæet giver på den installation, det sidder på.

Brydeevnen fortæller, hvor stor en kortslutningsstrøm relæet kan afbryde sikkert, uden at det tager skade eller svigter. Med en brydeevne på 10 kA er kombirelæet dimensioneret til at klare betydelige kortslutningsstrømme, hvilket er en vigtig egenskab, når man skal sikre, at tavlen og installationen fortsat er beskyttet, selv ved en kraftig fejl. Den korrekte dimensionering af netop denne værdi til din installation bør altid vurderes af en autoriseret elinstallatør.

Kombirelæet er beskrevet til beskyttelse af separate installationer som gulvvarme og lignende afgange, hvor man ønsker en samlet løsning med både automatsikring og fejlstrømsbeskyttelse på én afgang. Om denne konkrete model med 16 A, 30 mA og udløsekarakteristik A er det rette valg til din specifikke gulvvarmeinstallation, bør altid afklares med en autoriseret elinstallatør, der kender belastningen og installationens øvrige forhold.

Forskellen ligger i, at kombirelæet samler begge beskyttelsesfunktioner i én fysisk enhed, hvor du ellers skulle have en automatsikring og et fejlstrømsrelæ som to separate moduler i tavlen. Det giver en mere kompakt løsning og fylder mindre i tavlen, når du skal beskytte en enkelt afgang. Om en samlet eller en opdelt løsning er det rigtige valg til din tavle, afhænger af den konkrete installation og bør vurderes af en autoriseret elinstallatør.

Beskrivelsen af kombirelæet nævner, at det yder overstrøms- og kortslutningsbeskyttelse på 3 poler, mens selve afbrydelsen sker på 4 poler. Det betyder i praksis, at automatsikringsfunktionen beskytter de strømførende faser, mens afbrydelsen ved en fejl bryder samtlige fire poler, herunder nul, så hele afgangen kobles fra. Titlen angiver relæet som 4-polet, hvilket dækker over denne samlede afbrydelsesfunktion. Den præcise polkonfiguration i forhold til din tavle og installation bør altid vurderes af en autoriseret elinstallatør, da forkert montering på sikkerhedskritisk materiel som dette kan udgøre en risiko.
