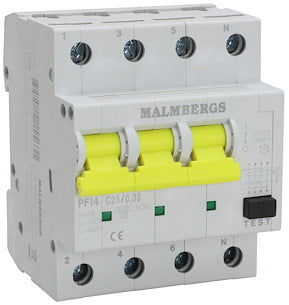

Kombirelæ 25A 30mA 10kA 4-pol

Et kombirelæ er en sammenbygget enhed, hvor et fejlstrømsrelæ og en automatsikring sidder i samme komponent. Det betyder, at du får både beskyttelse mod fejlstrøm og mod overstrøm og kortslutning i én installation, i stedet for at skulle montere to separate komponenter i tavlen. Denne type relæ bruges typisk til beskyttelse af separate installationer, for eksempel gulvvarme eller andre kredse, der skal stå adskilt fra den øvrige installation med sin egen beskyttelse. Det gør det enklere at planlægge tavlen, samtidig med at den pågældende kreds er dækket både for fejlstrøm og for overbelastning.

De 25 A angiver den mærkestrøm, relæet er dimensioneret til at føre og bryde ved kontinuerlig belastning. Det er automatsikringsdelen af kombirelæet, der sørger for, at strømmen bliver afbrudt, hvis belastningen på kredsen overstiger dette niveau, og dermed beskytter installationen mod overophedning og skader. Hvilken strømstyrke der er den rigtige til en given installation, afhænger af kabeldimensionering og den samlede belastning på kredsen, og det er derfor en vurdering, en autoriseret elinstallatør bør foretage i det konkrete projekt.

De 30 mA er den fejlstrøm, der skal til, før fejlstrømsdelen af relæet slår kredsen fra. Det er et almindeligt niveau, der bruges til at beskytte personer mod farlige stød, hvis der opstår en fejlstrøm i installationen, for eksempel ved en isolationsfejl. Relæet har desuden en udløsekarakteristik af type A og en brydeevne på 10 kA, hvilket fortæller noget om, hvor stor en kortslutningsstrøm relæet kan afbryde sikkert. Det konkrete valg af relæ til en given installation bør altid vurderes af en autoriseret elinstallatør, da det afhænger af den samlede opbygning af tavlen og installationen.

Funktionelt gør de to løsninger det samme, nemlig beskytter mod både fejlstrøm og overstrøm, men kombirelæet samler begge funktioner i én fysisk enhed. Det kan give en mere kompakt opbygning af tavlen, hvor du sparer plads i forhold til at montere et separat fejlstrømsrelæ og en automatsikring ved siden af hinanden. Om et kombirelæ eller en separat løsning er det rigtige valg til en given tavle og installation, afhænger af det konkrete projekt, og her anbefales det at lade en autoriseret elinstallatør vurdere den bedste løsning.

Kombirelæet er bygget op med enten 3-polet overstrøms- og kortslutningsbeskyttelse eller 4-polet afbrydelse, alt efter hvordan installationen er skruet sammen. Forskellen ligger i, hvor mange faser og eventuelt nul, der beskyttes eller afbrydes samtidig. Det har betydning for, hvordan relæet indgår i en given installations opbygning, for eksempel ved trefasede kredse med eller uden nul. Den korrekte konfiguration til en konkret installation er en opgave for en autoriseret elinstallatør, da det handler om sikkerheden i hele anlægget.
