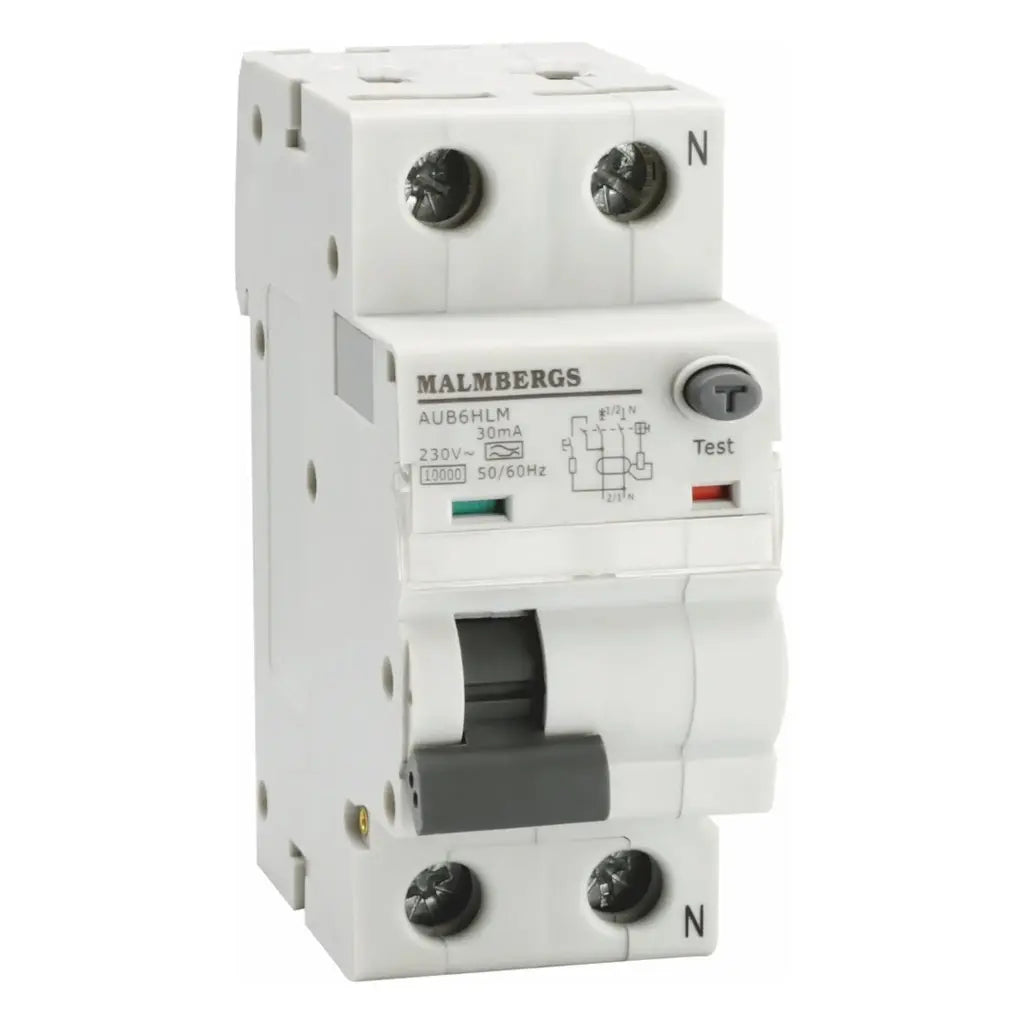

KOMBIRELÆ 16A C 2P 10KA

Et kombirelæ samler et fejlstrømsrelæ og en automatsikring i én enhed, så du sparer plads i tavlen og kun skal bruge én komponent til at beskytte en enkelt gruppe. Det er velegnet til grupper som gulvvarme, køl/frys eller almindelige stikkontaktgrupper, hvor der er behov for både overstrøms- og kortslutningsbeskyttelse samt beskyttelse mod farlige fejlstrømme. Relæet bryder alle poler samtidig, hvis det registrerer en fejlstrøm, en overbelastning eller en kortslutning, så hele gruppen kobles fra på én gang.

Relæet monteres på standard DIN-skinne og har separat tilslutning af faseskinner og bløde ledere, hvilket gør det praktisk i tavler med forskellige ledertyper. Tilslutningsarealet er 1,5-25 mm², og nulleder skal tilsluttes i højre side. Klemmerne skal spændes med et moment på 2,5 Nm for at sikre korrekt kontakt. Selve installationen og den endelige vurdering af, om komponenten passer til den konkrete gruppe, bør altid udføres af en autoriseret elinstallatør.

Kapslingsklassen er IP20, hvilket betyder at relæet er beregnet til montering inde i en tavle eller et kapslet skab, og ikke direkte i fugtige eller udendørs miljøer. Temperaturområdet ligger på -25 °C til +40 °C, hvilket dækker de fleste normale installationsforhold i både bolig og erhverv, så længe relæet sidder i en tavle med den rette beskyttelsesgrad udadtil.

Dette kombirelæ har udløserkarakteristik C, som generelt tåler et højere indkoblingsstød, før automatikken løser ud, sammenlignet med B-karakteristikken. Det gør C velegnet til grupper med belastninger, der trækker et kortvarigt højt strømstød ved opstart, mens B typisk vælges til mere jævne belastninger uden de store indkoblingsstød. Relæet fås også med B-karakteristik, men netop denne udgave er C. Det endelige valg mellem B og C til en given gruppe bør altid foretages af en autoriseret elinstallatør ud fra den konkrete installation.

Et separat HPFI-relæ og en automatsikring er to selvstændige komponenter, der monteres hver for sig i tavlen, mens dette kombirelæ samler begge funktioner i én enhed. Det giver en mere kompakt løsning, hvor der bruges færre moduler på DIN-skinnen, og hvor fejlstrøms- og overstrømsbeskyttelsen fungerer sammen i samme kapsling. Valget mellem en samlet kombiløsning og separate komponenter afhænger af tavlens indretning og den konkrete installation, og bør altid vurderes af en autoriseret elinstallatør.

Relæet er opbygget som 1P+N, hvilket betyder, at både fase og nulleder føres gennem relæet og afbrydes samtidig ved en fejl. I praksis giver det en 2-polet afbrydelse af gruppen, samtidig med at relæet kun fylder 2 moduler på DIN-skinnen. Det er en almindelig opbygning til enkeltfasede grupper, hvor man ønsker fuld afbrydelse af både fase og nul uden at bruge unødig plads i tavlen.
