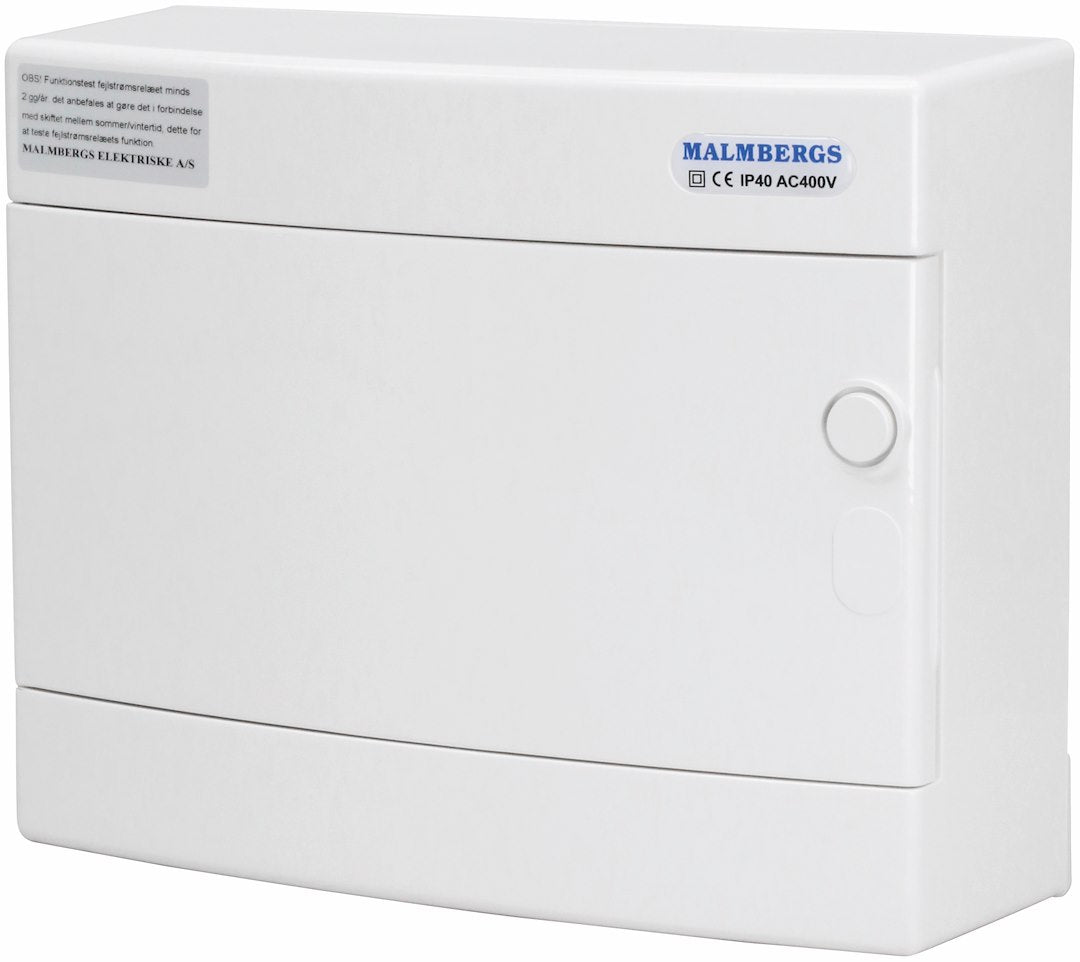

Færdigmonteret gruppetavle - 3x10A 1P+N
Færdigmonteret gruppetavle - 3x10A 1P+N
Malmbergs færdigmonterede gruppetavle leveres klar til montering, med tre 10 A 1P+N automatsikringer og to fejlstrømsrelæer allerede tilsluttet i en halogenfri tavle. Tavlen er fremstillet i henhold til EN 61439-3, så... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Malmbergs færdigmonterede gruppetavle leveres klar til montering, med tre 10 A 1P+N automatsikringer og to fejlstrømsrelæer allerede tilsluttet i en halogenfri tavle. Tavlen er fremstillet i henhold til EN 61439-3, så du får en gennemtestet opbygning uden selv at skulle stå for opkobling af komponenterne.
Den er tænkt til nye grupper eller udskiftning af en ældre gruppetavle, hvor du hurtigt vil have HPFI-beskyttelse og automatsikringer på plads. Løsningen passer både til elektrikeren, der skal have en solid standardtavle med ud på opgaven, og til gør-det-selv-folk, der får en installatør til at koble den sidste del til.
Fordele ved den færdigmonterede gruppetavle
- Fabriksmonteret efter standard: Bygget iht. EN 61439-3, så opkoblingen af automatsikringer og fejlstrømsrelæer er testet og dokumenteret fra start.
- Halogenfri tavle: Materialet i selve tavlen er halogenfrit, hvilket begrænser udviklingen af giftige gasser, hvis der skulle opstå brand i nærheden.
- Aurora-automatsikringer: 10 kA brydeevne og C-karakteristik giver hurtig udkobling ved overstrøm og kortslutning, uden at reagere på almindelige indkoblingsstrømme.
- Fejlstrømsrelæ Type A: To 2-polede HPFI-relæer på 40 A med 30 mA og 10 kA brydeevne beskytter mod farlig fejlstrøm på begge grupper.
- Solid tilslutning: Automatsikringer og fejlstrømsrelæ er forbundet med PVT-ledning på 6 mm² og en 3-polet samlingsskinne på 10 mm², så tavlen tåler den daglige belastning.
- Tavletype UG6: Kabinettet er af typen UG6, hvilket gør det nemt at genkende og matche ved bestilling af ekstra dele.

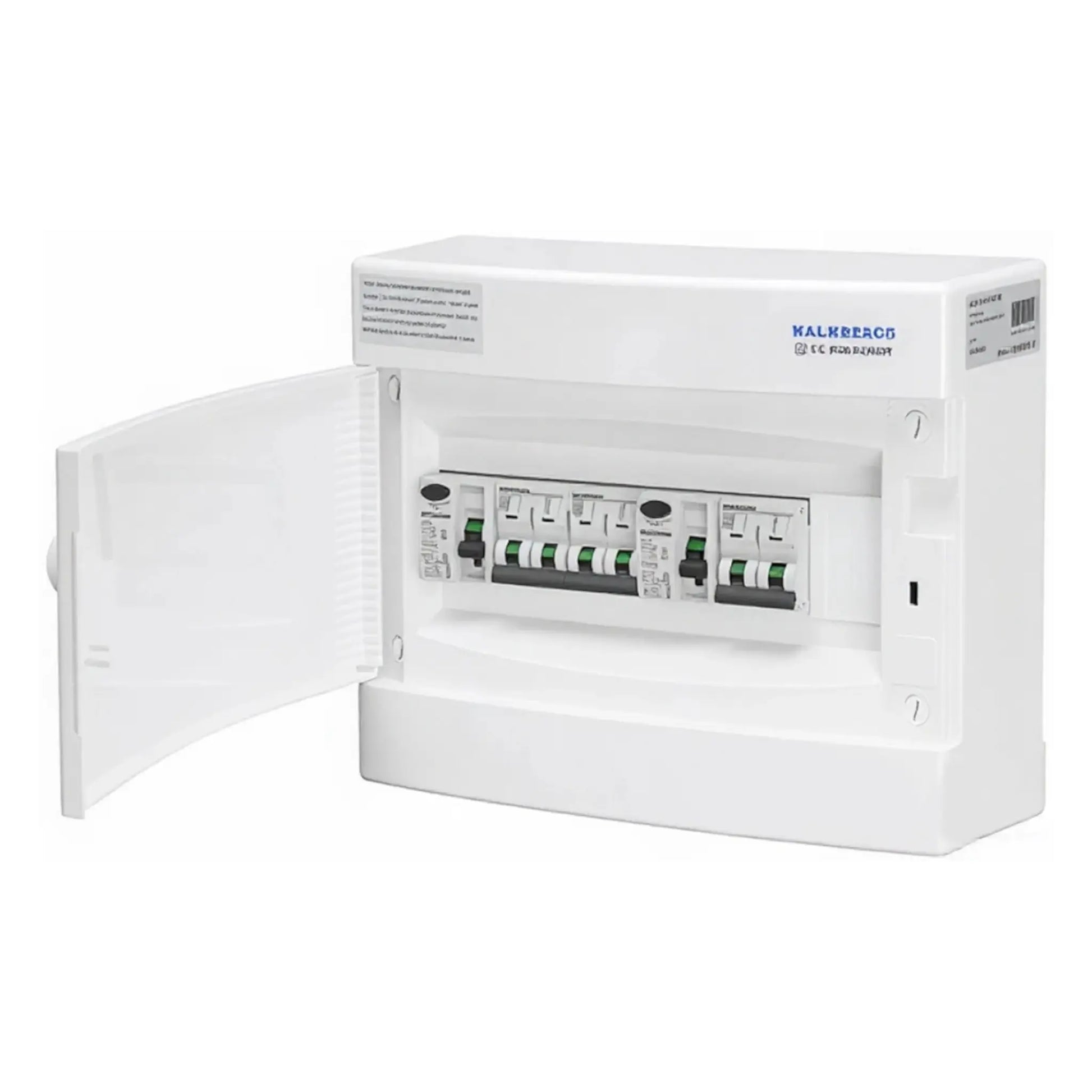

To grupper, klar til hver sin HPFI
Tavlen er delt op i to grupper, hvor hver gruppe har sit eget HPFI-relæ på 40 A og 30 mA. Gruppe 1 er koblet med to automatsikringer på 10 A, mens gruppe 2 har en enkelt 10 A-sikring, så de tre automatsikringer i alt fordeler sig ud over de to fejlstrømsbeskyttede grupper. Der er ikke monteret transientbeskyttelse i tavlen, så det er noget, du selv skal tage stilling til, hvis installationen kræver det.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - 3x10A 1P+N
Hvad er en færdigmonteret gruppetavle, og hvad kan jeg bruge den til?
Det er en tavle, hvor alle komponenterne allerede er monteret og forbundet af producenten, så du sparer selve opbygningsarbejdet i skabet. Denne tavle fra Malmberg er bygget op efter standarden EN 61439-3 og sat i en halogenfri kabinet, hvilket betyder mindre giftig røgudvikling hvis der skulle opstå brand i nærheden. Den er tænkt til at fordele strømmen ud på flere grupper i en bolig eller mindre erhvervsinstallation, hvor hver gruppe er sikret separat.
Hvilke sikringer og relæer er monteret i tavlen?
Tavlen leveres med 3 stk. automatsikringer på 10 A 1P+N samt 2 stk. fejlstrømsrelæer (HPFI) på 40 A, 2-polet, med en udløsestrøm på 30 mA og Type A. Automatsikringerne er af mærket Aurora med en brydeevne på 10 kA, og fejlstrømsrelæerne har samme brydeevne. Alle komponenter er tilsluttet med 6 mm² PVT-kabel og en 3-polet samlingsskinne på 10 mm², så du får en solid og gennemtestet forbindelse fra fabrikken.
Hvad betyder det, at automatsikringerne har C-karakteristik?
C-karakteristik betyder, at sikringen tåler en kortvarig strømspids uden at slå fra, hvilket er praktisk ved apparater eller motorer med et højere startstrømforbrug end det normale driftsforbrug. Ved en egentlig fejl eller overbelastning kobler sikringen dog stadig hurtigt fra, så installationen er beskyttet.
Er tavlen forberedt med overspændingsbeskyttelse (transientbeskyttelse)?
Nej, denne udgave af tavlen er ikke udstyret med transientbeskyttelse. Har du behov for beskyttelse mod overspænding, f.eks. fra lynnedslag i nærområdet eller spændingsspidser i nettet, skal det tilføjes separat eller findes i en anden tavleudgave.
Kan jeg selv tilslutte og sætte tavlen i drift?
Selve tavlen er færdigmonteret internt, men tilslutningen til den øvrige installation, herunder indgående kabler og gruppekredse, er sikkerhedskritisk arbejde. Den slags arbejde skal altid udføres og godkendes af en autoriseret elinstallatør, som også kan vurdere, om tavlens opsætning med automatsikringer og fejlstrømsrelæer passer til den konkrete installation.
Hvad er forskellen på Gruppe 1 og Gruppe 2 i tavlen?
Begge grupper har hver sit HPFI-relæ på 40 A, 2-polet med 30 mA udløsning, men de er sat op med forskelligt antal automatsikringer. Gruppe 1 har 2 stk. automatsikringer på 10 A 1P+N, mens Gruppe 2 har 1 stk. af samme type. Det betyder, at Gruppe 1 kan forsyne flere kredse under samme fejlstrømsrelæ, mens Gruppe 2 er sat op til en enkelt kreds. Hvilken opdeling der giver mest mening i din installation, afhænger af hvor mange kredse der skal fordeles, og det er en vurdering, som bør lægges hos den autoriserede elinstallatør, der forestår tilslutningen.
