Færdigmonteret gruppetavle – 1x16A 3P+N + 1x10A 3P
Færdigmonteret gruppetavle – 1x16A 3P+N + 1x10A 3P
Denne færdigmonterede gruppetavle fra Malmbergs er klar til at blive sat direkte ind i installationen, uden at du selv skal stå og sætte automatsikringer og fejlstrømsrelæer sammen. Tavlen er bygget op med en gruppe m... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle fra Malmbergs er klar til at blive sat direkte ind i installationen, uden at du selv skal stå og sætte automatsikringer og fejlstrømsrelæer sammen. Tavlen er bygget op med en gruppe med 16A 3P+N-sikring og en gruppe med 10A 3P+N-sikring, suppleret af yderligere 10A-sikringer, så du får en færdig fordeling af flere kredse. Den er fremstillet efter EN 61439-3 og monteret i en halogenfri tavle af typen UG12.
I praksis er tavlen delt op i to selvstændige grupper, hver med sit eget HPFI-relæ, så en fejl eller udløsning i den ene gruppe ikke lægger hele installationen ned. Det gør den velegnet som ny gruppetavle i boliginstallationer eller mindre erhvervsinstallationer, hvor du har brug for en solid, fejlstrømsbeskyttet fordeling uden selv at skulle stå med komponentliste og indbyrdes ledningsføring.
Fordele ved denne gruppetavle
- Dobbelt fejlstrømsbeskyttelse: To HPFI-relæer på 40A, 30 mA og Type A, ét pr. gruppe, så hver del af installationen er sikret for sig
- Automatsikringer med god afbryderevne: Aurora-sikringer med C-karakteristik og 10 kA afbrydeevne beskytter både 16A- og 10A-kredsene mod overstrøm
- Solid tilslutning: Relæ og sikringer er koblet sammen med PVT 6 mm² og en 3-polet samlingsskinne på 10 mm², så samlingerne kan bære belastningen fra flere grupper

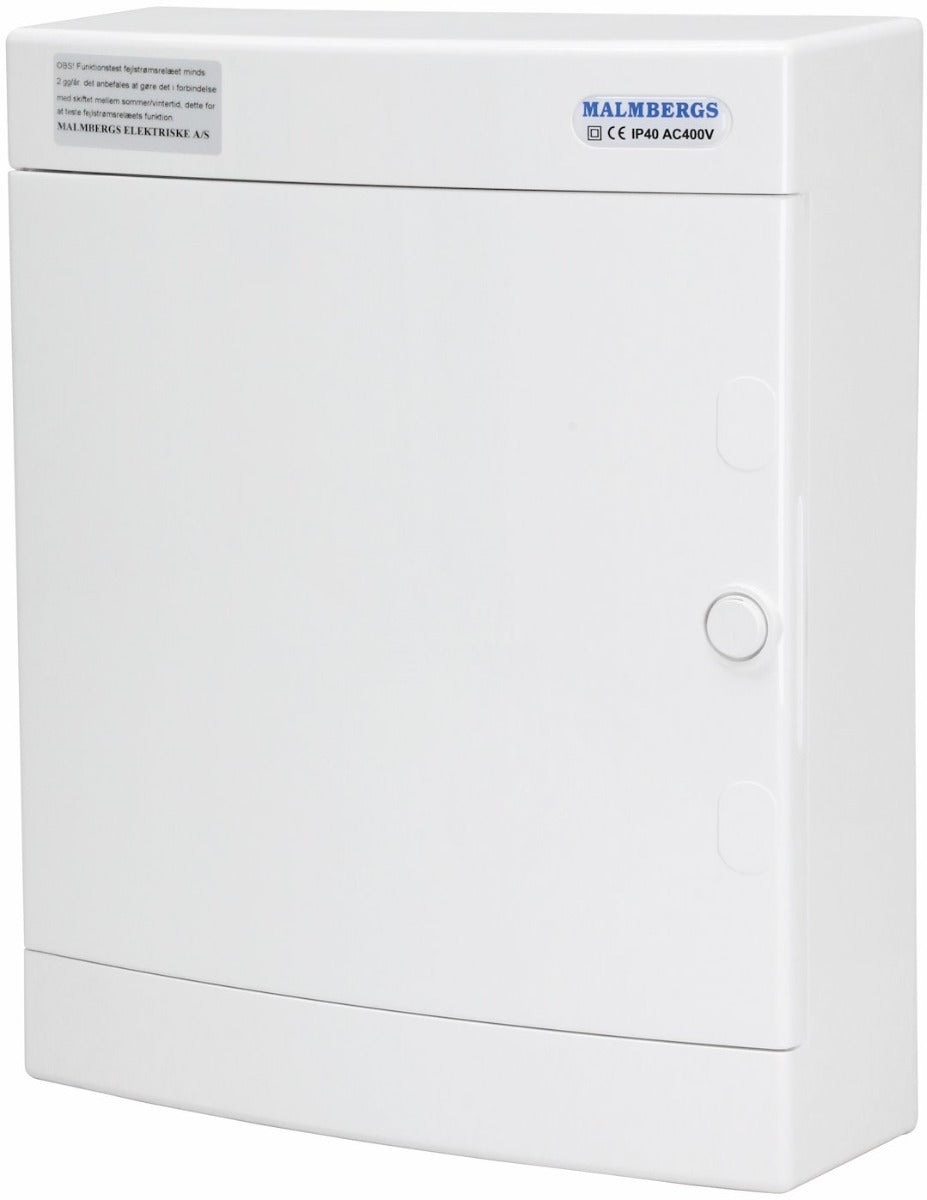

- Halogenfri opbygning: Tavlen af typen UG12 er lavet i halogenfrit materiale
- Klar til montage: Alle komponenter er forhåndsmonteret og forbundet, så du sparer tid ved installationen
To grupper, hver med sin opgave

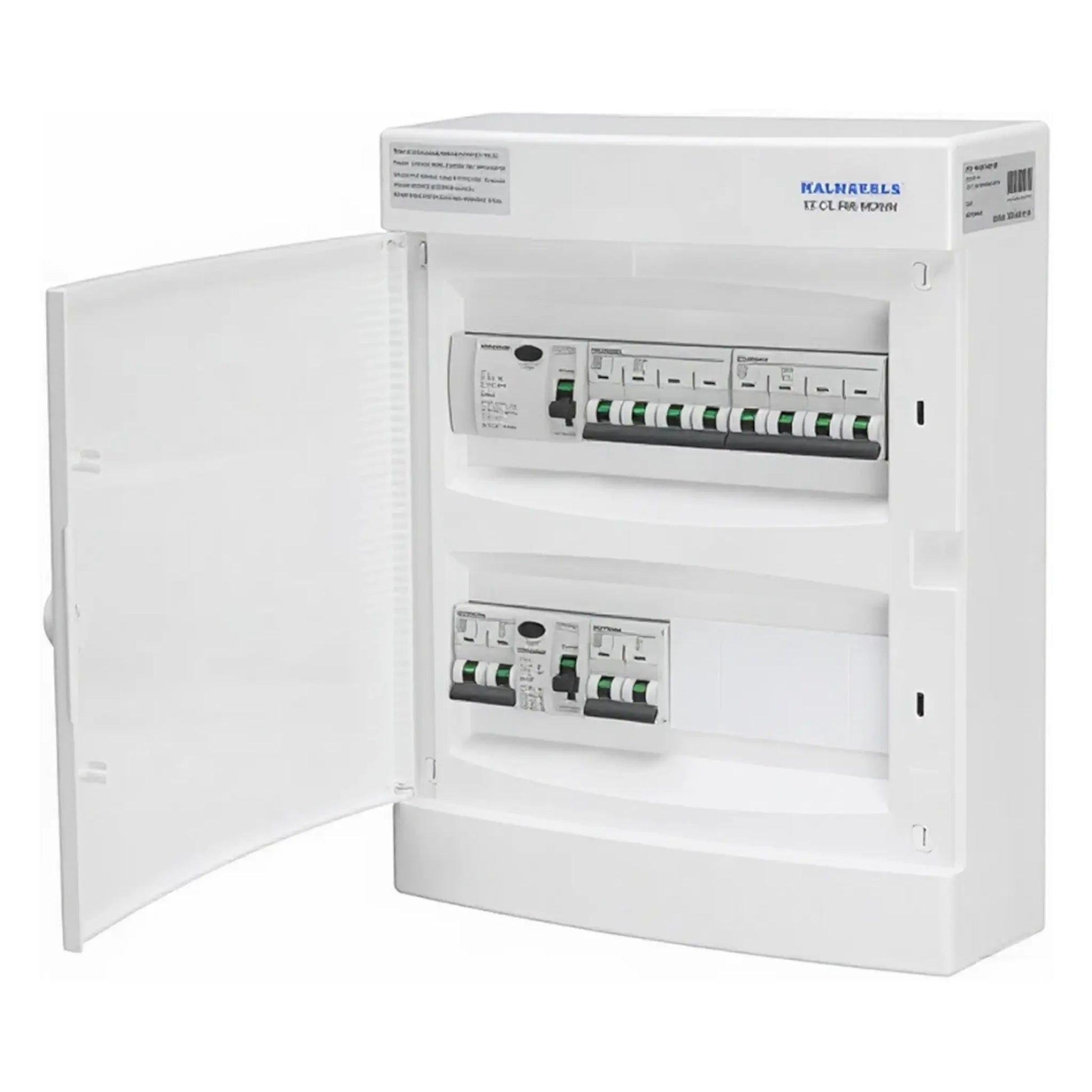

Gruppe 1 er opbygget omkring et HPFI-relæ på 40A, 4-polet (3P+N), 30 mA, og har herunder en 16A 3P+N-automatsikring, en 10A 3P+N-automatsikring og en 10A 2P-automatsikring til at fordele mindre kredse. Gruppe 2 har sit eget HPFI-relæ på 40A, 2-polet (1P+N), 30 mA, med en 10A 2P-automatsikring under sig. Den opdeling gør tavlen velegnet, hvor du vil holde fx en 3-faset kreds og en enkeltfaset gruppe adskilt, men stadig samlet i én færdig løsning.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 1x16A 3P+N + 1x10A 3P
Hvad får jeg med i denne færdigmonterede gruppetavle?
Tavlen fra Malmbergs kommer fabriksmonteret og klar til tilslutning, så du sparer selv arbejdet med at samle den. Den er bygget op i to grupper. Gruppe 1 har et 4-polet HPFI-relæ på 40A med 30mA udløsning samt tre automatsikringer: en 16A 3P+N, en 10A 3P+N og en 10A 1P+N, alle med C-karakteristik. Gruppe 2 har et 2-polet HPFI-relæ på 40A/30mA og en automatsikring på 10A 1P+N. Automatsikringerne er af typen Aurora med 10kA brydeevne, og fejlstrømsrelæerne er Type A med samme brydeevne. Alt er monteret iht. EN 61439-3, med forbindelser i PVT-kabel 6 mm² og en 3-polet samlingsskinne på 10 mm².
Hvad betyder det, at fejlstrømsrelæerne er Type A?
Type A betyder, at HPFI-relæerne reagerer på både vekselstrømsfejl og pulserende jævnstrømsfejl, hvilket er den mest almindelige type i boliginstallationer i dag. Begge relæer i tavlen har en udløsning på 30mA, som er den standard, der bruges til personbeskyttelse. De har desuden en brydeevne på 10kA, hvilket vil sige, hvor stor en kortslutningsstrøm de kan afbryde sikkert.
Har tavlen indbygget overspændingsbeskyttelse?
Nej, ifølge specifikationerne er der ikke monteret transientbeskyttelse i denne tavle. Skal installationen sikres mod overspænding fra fx lynnedslag i nærheden, skal det tilføjes separat, og her bør du lade en autoriseret elinstallatør vurdere den rette løsning til din konkrete installation.
Hvorfor er tavlen halogenfri, og gør det en forskel?
Tavlen er monteret i et halogenfrit kabinet, hvilket har betydning ved brand. Halogenfrie materialer udvikler mindre giftig og korrosiv røg end almindelig plast, og det er derfor et materialevalg, mange vælger til nybyggeri og renovering, hvor der er fokus på brandsikkerhed i installationen.
Hvad er forskellen på automatsikringen på 16A og 10A i tavlen?
Amperetallet angiver, hvor stor en strøm sikringen kan levere til gruppen, før den løser ud. 16A 3P+N-sikringen sidder på den gruppe, der skal kunne belastes hårdest, mens 10A-sikringerne, både i 3P+N- og 1P+N-udgave, sidder på grupper med lavere belastning. Alle automatsikringer i tavlen har C-karakteristik, som gør, at de tåler kortvarige strømstød, fx fra motorer, uden at løse ud unødigt. Hvilken sikring der skal sidde hvor i din installation, bør altid fastlægges af en autoriseret elinstallatør ud fra den konkrete belastning.
Hvorfor er der to HPFI-relæer i tavlen, og hvad er forskellen på dem?
De to HPFI-relæer dækker hver deres gruppe. Det 4-polede relæ på 40A/30mA sidder på gruppen med 3-fasede automatsikringer (16A og 10A 3P+N samt en 10A 1P+N), mens det 2-polede relæ på 40A/30mA sidder på gruppen med den enkelte 10A 1P+N automatsikring. Polantallet på relæet skal matche den gruppe, det beskytter, og det er derfor ikke noget, du selv skal vælge mellem, men en del af den faste opbygning i tavlen.
Hvad er forskellen på en 3P+N og en 1P+N automatsikring i tavlen?
En 3P+N automatsikring, som de på 16A og 10A i gruppe 1, bruges til 3-fasede forbrugere, hvor alle tre faser og nul skal afbrydes samtidig ved en fejl. En 1P+N automatsikring, som de to på 10A i tavlen, bruges til almindelige 1-fasede grupper, hvor kun en fase og nul skal afbrydes. Begge typer sidder allerede korrekt fordelt i denne tavle, men det er en autoriseret elinstallatør, der skal vurdere, hvilke af dine el-grupper der skal tilsluttes hvilken sikring.
