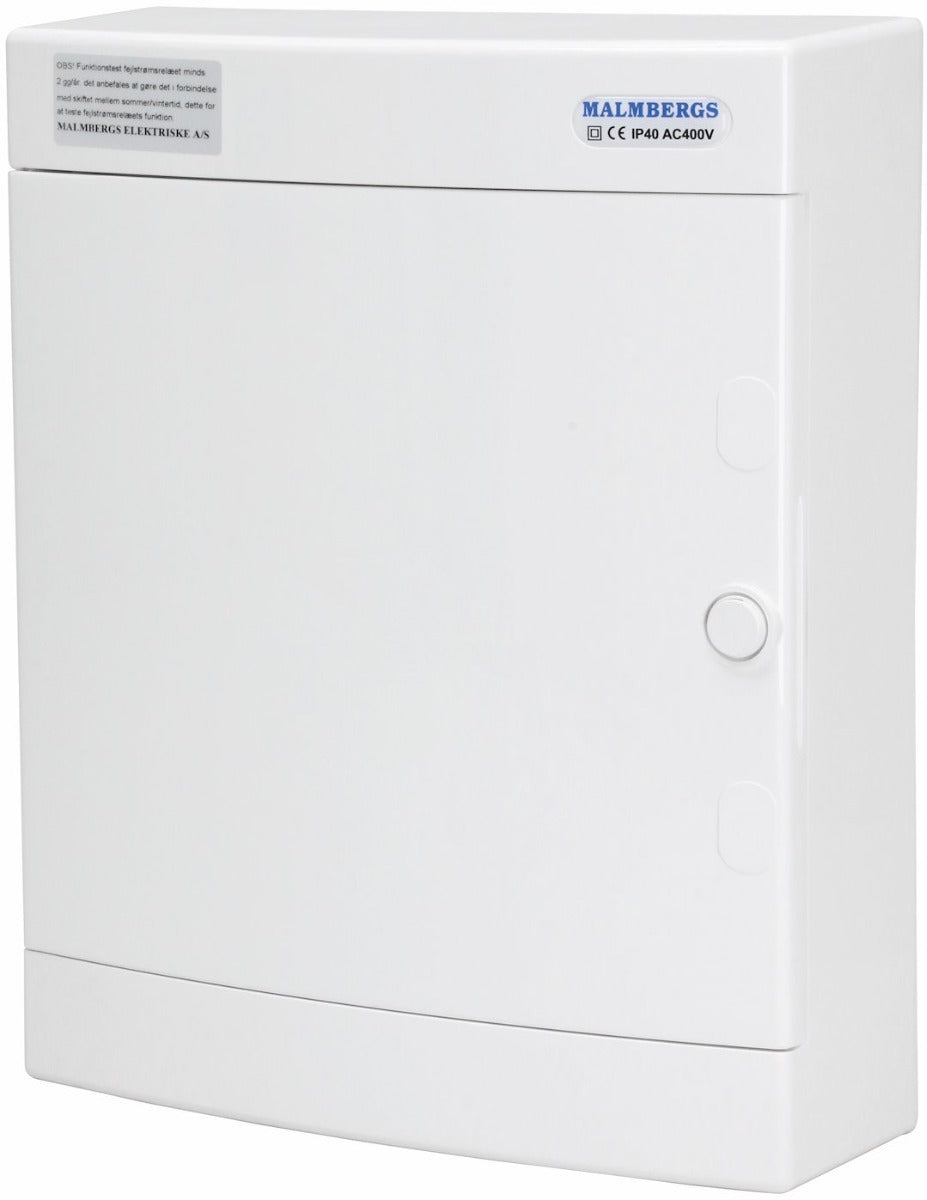

Færdigmonteret gruppetavle – 1x16A 3P+N + 1x10A 3P+N + 4x 10A 1P+N
Færdigmonteret gruppetavle – 1x16A 3P+N + 1x10A 3P+N + 4x 10A 1P+N
Denne færdigmonterede gruppetavle fra Malmberg leveres samlet, tilsluttet og testet, så du slipper for selv at stå med automatsikringer og fejlstrømsrelæer i hånden. Fordelingen er 1x16A 3P+N, 1x10A 3P+N og 4x10A 1P+N... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle fra Malmberg leveres samlet, tilsluttet og testet, så du slipper for selv at stå med automatsikringer og fejlstrømsrelæer i hånden. Fordelingen er 1x16A 3P+N, 1x10A 3P+N og 4x10A 1P+N, og tavlen er bygget i henhold til EN 61439-3 i et halogenfrit tavlehus af typen UG12.
Tavlen er opdelt i to grupper, hver med sit eget HPFI-relæ, så du får to selvstændige, fejlstrømsbeskyttede grupper i stedet for én stor. Det gør den velegnet som fordelingstavle i boliger, tilbygninger eller mindre erhvervsinstallationer, hvor der skal styres flere kredse fra samme sted, og hvor elektrikeren eller den erfarne gør-det-selv-mand ønsker en løsning, der er klar til at koble på straks.
Fordele ved den færdigmonterede gruppetavle
- Automatsikringer: Aurora-automatsikringer med C-karakteristik og 10 kA brydeevne, fordelt som 1x16A 3P+N, 1x10A 3P+N og 4x10A 1P+N, så de reagerer hurtigt ved overbelastning og kortslutning
- Fejlstrømsbeskyttelse: To HPFI-relæer på 30 mA, Type A, giver personsikkerhed i hver af de to grupper
- Halogenfri opbygning: Tavlen er monteret i et halogenfrit hus, hvilket begrænser udviklingen af giftige røggasser ved brand
- Fast tilsluttet: Fejlstrømsrelæer og automatsikringer er koblet sammen med 6 mm² PVT-ledning og en 3-polet samlingsskinne på 10 mm²
- Dokumenteret kvalitet: Fremstillet efter EN 61439-3, så opbygningen følger den gældende standard for tavlemateriel
Spar tid ved installationen
Fordi alle komponenter allerede sidder monteret og forbundet i tavletype UG12, skal du ikke bruge tid på at sammensætte gruppetavlen fra bunden. Du monterer tavlen, forbinder indgangen og de udgående kredse, og kan derefter gå direkte i gang med at tilslutte de enkelte grupper til sikringer og HPFI-relæer, der allerede er testet sammen som en samlet enhed.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 1x16A 3P+N + 1x10A 3P+N + 4x 10A 1P+N
Hvad indeholder gruppetavlen, og kan jeg bruge den, så snart den er leveret?

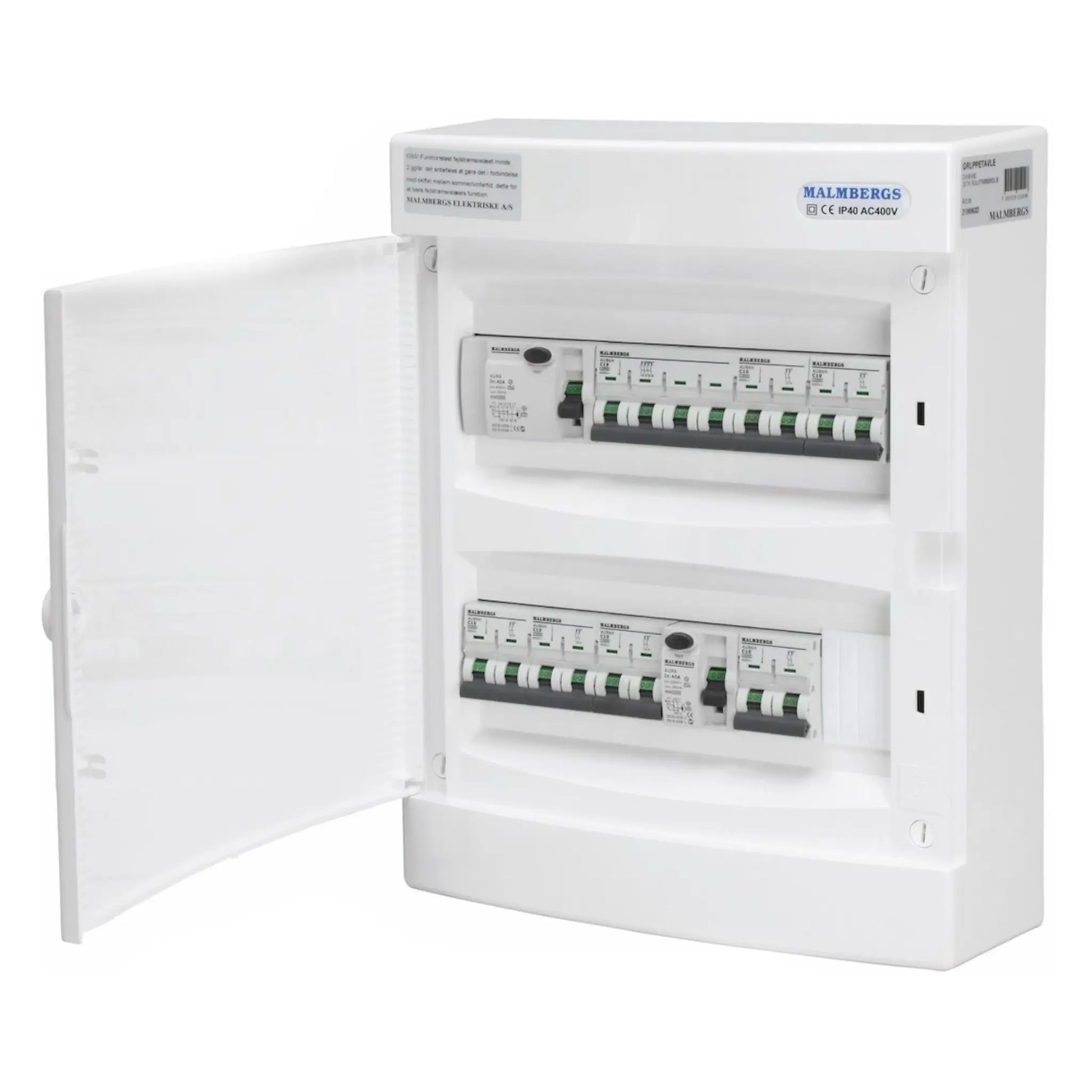

Tavlen fra Malmberg leveres færdigmonteret og opdelt i to grupper. Gruppe 1 har et 4-polet HPFI-relæ på 40A med 30mA udløsning, en 4-polet automatsikring på 16A, en 4-polet automatsikring på 10A samt tre 2-polede automatsikringer på 10A. Gruppe 2 har et 2-polet HPFI-relæ på 40A med 30mA udløsning og en 2-polet automatsikring på 10A. Automatsikringerne og fejlstrømsrelæerne er tilsluttet indbyrdes med PVT-ledning på 6 mm² og en 3-polet samlingsskinne på 10 mm², så al den interne opkobling er lavet fra fabrikken. Du skal altså kun tilslutte tavlens hovedkabel og udgående grupper, når den skal sættes op, mens selve komponentmonteringen og kablingen mellem komponenterne allerede er på plads.
Hvorfor er tavlen fremstillet i halogenfrit materiale?
Tavlen er bygget op i en halogenfri kabinet-konstruktion i overensstemmelse med EN 61439-3, som er den gældende standard for lavspændingstavler til denne type installation. Halogenfrit materiale bruges typisk, fordi det ved brand udvikler mindre giftig og korroderende røg end plast med halogenholdige tilsætningsstoffer, hvilket kan have betydning i bygninger, hvor der er skærpede krav til brandsikkerhed, for eksempel i installationsrum eller områder med mange mennesker.
Hvad betyder det, at automatsikringerne har C-karakteristik og 10kA brydeevne?
Automatsikringerne i tavlen er af typen Aurora med C-karakteristik, hvilket er den mest almindelige type til boliginstallationer, fordi den tolerer den kortvarige indkoblingsstrøm fra motorer og andet udstyr, uden at udløse unødigt. Brydeevnen på 10kA angiver, hvor stor en kortslutningsstrøm sikringen kan afbryde sikkert, hvilket er relevant for, hvor solidt tavlen er dimensioneret i forhold til det bagvedliggende net. Det er dog altid en autoriseret elinstallatør, der skal vurdere, om denne dimensionering er korrekt i den konkrete installation.
Hvad er tavletype UG12, og hvad siger det om tavlen?
UG12 er den konkrete tavletype, komponenterne er monteret i. Det er en betegnelse for selve kabinettet og opbygningen, som fabrikken bruger til at fastlægge, hvor mange komponenter og moduler tavlen kan huse. Tavlen er i denne udgave fyldt med de gruppesikringer og HPFI-relæer, der er beskrevet ovenfor, så du får den samlede pakke i én løsning i stedet for at skulle sammensætte kabinet og komponenter selv. Bemærk desuden, at tavlen ikke har transientbeskyttelse (overspændingsbeskyttelse) indbygget.
Hvad er forskellen mellem det 4-polede og det 2-polede HPFI-relæ i tavlen?
Tavlen har to fejlstrømsrelæer, begge på 40A med 30mA udløsning og Type A, men med forskelligt antal poler. Det 4-polede HPFI i gruppe 1 dækker en 3-faset tilslutning med nul, mens det 2-polede HPFI i gruppe 2 dækker en 1-faset tilslutning med nul. Poltallet handler altså om, hvor mange faser den pågældende gruppe skal beskytte, og de to relæer er hver koblet til deres egne automatsikringer i tavlen. Den konkrete opdeling og anvendelse i din installation bør altid vurderes af en autoriseret elinstallatør.
Hvad er forskellen mellem de 3-polede og de 1-polede automatsikringer i tavlen?
Titlens angivelser, 1x16A 3P+N, 1x10A 3P+N og 4x10A 1P+N, beskriver, hvor mange faser hver automatsikring dækker. 3P+N sikringerne (16A og 10A) er beregnet til 3-fasede belastninger, for eksempel større forbrugere som varmepumper eller kraftigere motorer, mens de fire 1P+N sikringer på 10A hver dækker en enkelt fase med nul og typisk bruges til almindelige stikkontakt- og belysningsgrupper. Tavlen samler dermed både 3-fasede og 1-fasede grupper i én løsning, men det er en autoriseret elinstallatør, der skal fastlægge, hvilke forbrugere de enkelte grupper skal tilsluttes.
