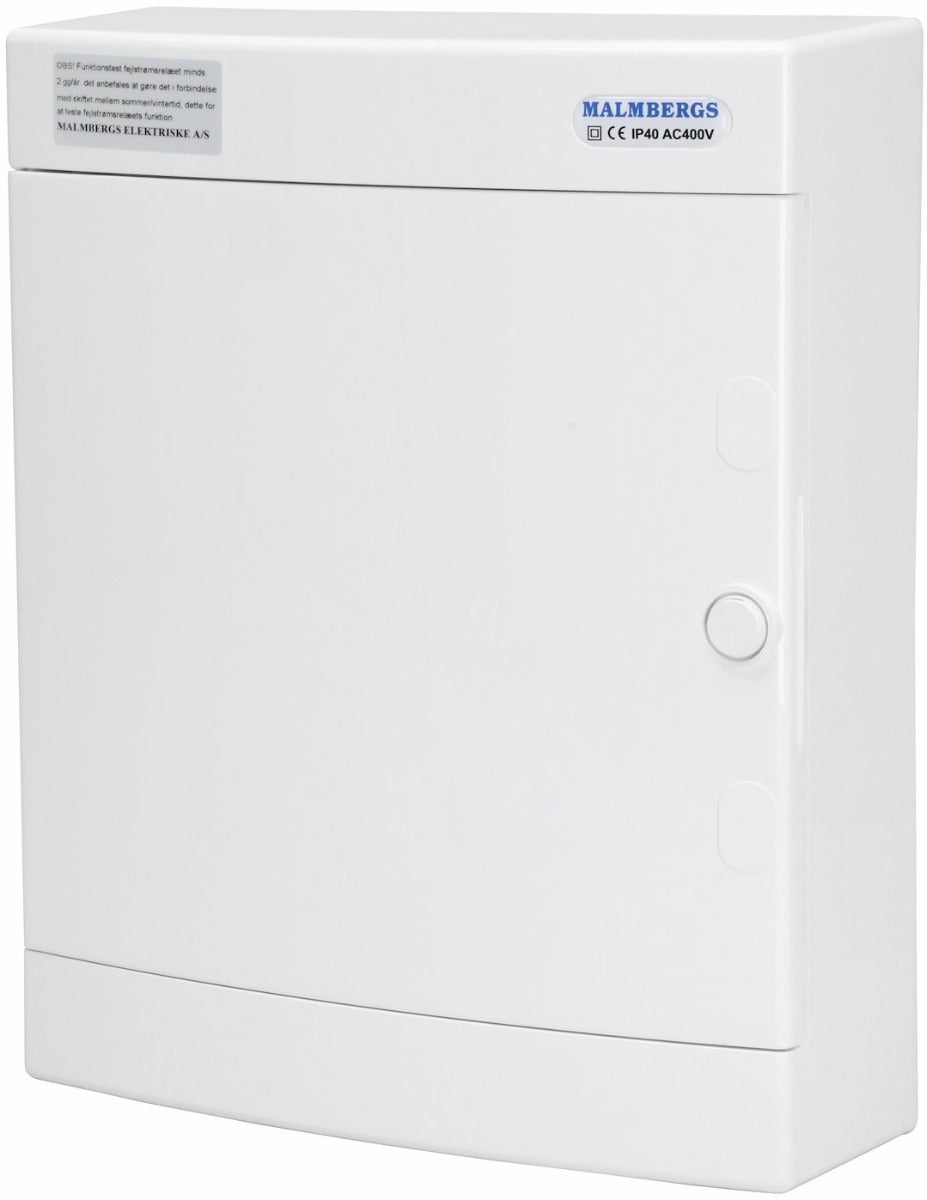

Færdigmonteret gruppetavle – 1x16A 3P+N + 6x10A 1P+N
Færdigmonteret gruppetavle – 1x16A 3P+N + 6x10A 1P+N
Malmbergs færdigmonterede gruppetavle er samlet og testet, så du får en komplet løsning med 1x16A 3-polet+nul gruppe og 6x10A 1-polet+nul grupper klar til indbygning. Tavlen er fremstillet i halogenfrit materiale og o... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Malmbergs færdigmonterede gruppetavle er samlet og testet, så du får en komplet løsning med 1x16A 3-polet+nul gruppe og 6x10A 1-polet+nul grupper klar til indbygning. Tavlen er fremstillet i halogenfrit materiale og opbygget efter EN 61439-3, så du slipper for selv at stå med sikringer, samleskinner og HPFI-relæer på arbejdsbordet.
Den er tænkt til boliginstallationer, hvor strømmen skal fordeles ud på flere grupper med fejlstrømsbeskyttelse på begge sider. Fordi alt er formonteret og afprøvet fra fabrikken, kan en elektriker eller installatør sætte tavlen direkte ind i tavlerummet og spare den tid, det ellers tager at samle komponenterne enkeltvis.
Fordele ved den færdigmonterede gruppetavle
- To beskyttede grupper: Et 4-polet og et 2-polet HPFI-relæ, begge 40A og 30 mA i Type A, giver fejlstrømsbeskyttelse på hver sin gruppe i tavlen.
- Automatsikringer med C-karakteristik: Aurora-sikringerne på 10kA reagerer hurtigt ved overstrøm og kortslutning, uden at udløse unødigt ved normale indkoblingsstrømme.
- Solid intern tilslutning: Komponenterne er koblet sammen med PVT 6 mm² ledninger og en 3-polet samlingsskinne på 10 mm², så strømmen fordeles stabilt internt i tavlen.
- Halogenfri opbygning: Tavlematerialet er halogenfrit, hvilket begrænser udviklingen af giftige røggasser, hvis det skulle komme til brand i nærheden.
- Gruppeinddeling efter behov: 1x16A 3P+N til større forbrugere og 6x10A 1P+N til almindelige stikkontakt- og lysgrupper dækker en typisk boliginstallation.
Klar til indbygning i tavlerummet
Tavlen er af typen UG12 og leveres uden transientbeskyttelse, så er der behov for overspændingsbeskyttelse i installationen, skal den tilføjes separat. Med de to HPFI-relæer og de syv automatsikringer allerede koblet sammen er tavlen bygget til at gå direkte i drift, når den er tilsluttet forsyningen og de udgående grupper.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 1x16A 3P+N + 6x10A 1P+N
Hvad er inkluderet i gruppetavlen?

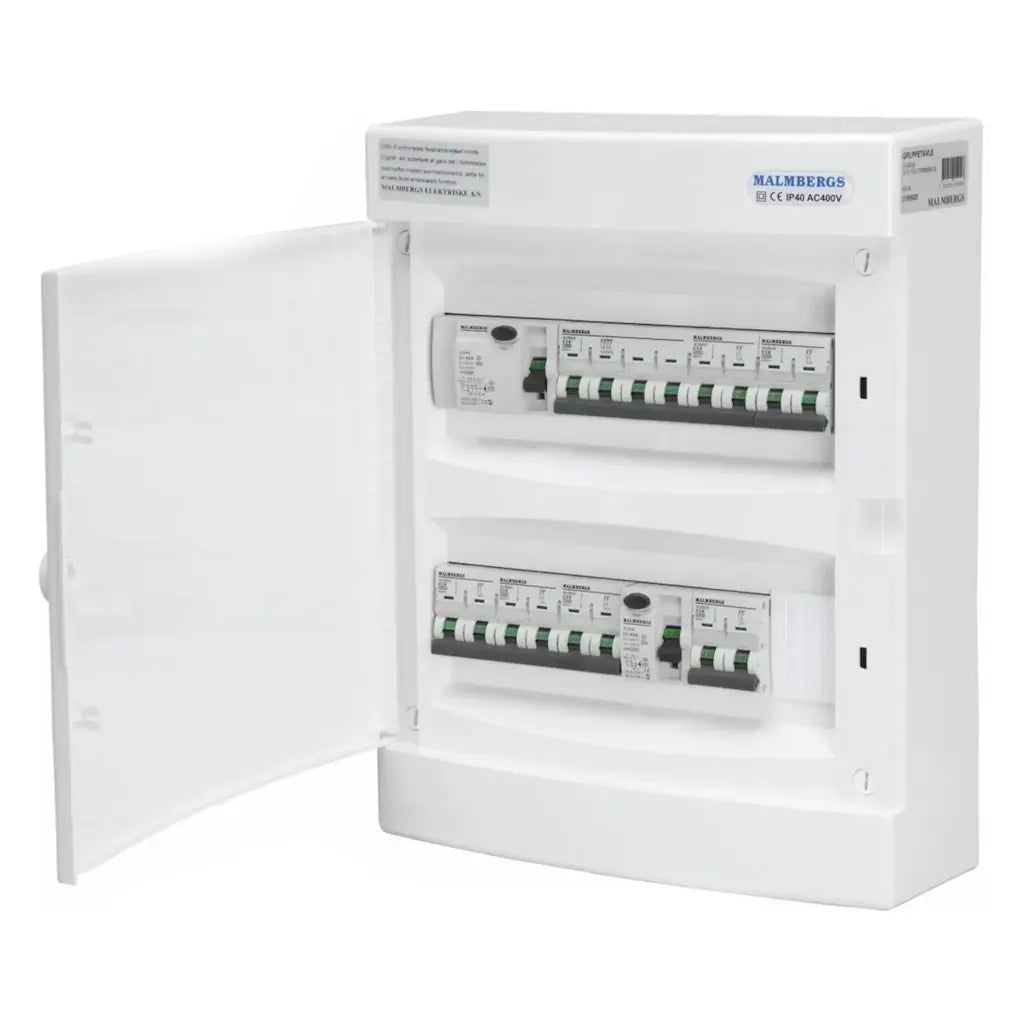

Tavlen leveres færdigmonteret med to grupper. Gruppe 1 består af et 4-polet HPFI-relæ på 40 A med 30 mA udløsning, en 4-polet automatsikring på 16 A med C-karakteristik samt fem 2-polede automatsikringer på 10 A, også med C-karakteristik. Gruppe 2 har et 2-polet HPFI-relæ på 40 A med 30 mA udløsning og en 2-polet automatsikring på 10 A med C-karakteristik. Samlet giver det 1 stk. 16 A 3P+N automatsikring og 6 stk. 10 A 1P+N automatsikringer, sådan som titlen også angiver. Alle komponenter er fra Aurora med en brydeevne på 10 kA, og fejlstrømsrelæerne er type A.
Hvilken tavletype er der tale om, og hvordan er den bygget op?
Tavlen er en UG12 og er fremstillet i halogenfrit materiale i overensstemmelse med EN 61439-3, som er standarden for lavspændingstavler til brug for lægpersoner. HPFI-relæerne og automatsikringerne er fra fabrikken tilsluttet med 6 mm² PVT-ledning samt en 3-polet samlingsskinne på 10 mm², så du får en tavle der er klar til indgangskabel og udgående grupper uden selv at skulle stå for den interne opkobling.
Er tavlen beskyttet mod overspænding?
Nej, denne tavle er ikke udstyret med transientbeskyttelse. Skal installationen sikres mod overspænding fra fx lynnedslag i nærheden eller kraftige spændingsspidser i nettet, skal det tilføjes som et separat modul, og her vil en autoriseret elinstallatør kunne vejlede om det rette valg til den konkrete installation.
Hvad er forskellen på de to grupper i tavlen?
Gruppe 1 er den større af de to og er bygget til at forsyne flere kredse på én gang. Den har et 4-polet HPFI-relæ, en 4-polet automatsikring på 16 A og hele fem 2-polede automatsikringer på 10 A, så den kan dække et bredere behov, for eksempel flere stikgrupper eller mindre 3-fasede forbrugere. Gruppe 2 er mere begrænset med et 2-polet HPFI-relæ og en enkelt 10 A automatsikring, og fungerer derfor som en selvstændig, mindre gruppe. Begge grupper har hver deres HPFI-relæ, så en fejl i den ene gruppe ikke slår strømmen fra i den anden.
Hvad er forskellen på et 2-polet og et 4-polet HPFI-relæ?
Et 2-polet HPFI-relæ dækker en enkelt fase plus nul og bruges typisk til grupper der kun trækker på én fase, som almindelige stikkontaktgrupper. Et 4-polet relæ dækker alle tre faser plus nul og bruges til grupper der skal forsyne 3-fasede forbrugere. I denne tavle er gruppe 1 udstyret med det 4-polede relæ, mens gruppe 2 har det 2-polede. Begge er på 40 A med 30 mA udløsning og type A, men hvilken løsning der er korrekt til en given installation, bør altid vurderes af en autoriseret elinstallatør.
Hvad er forskellen på den 3-polede 16 A automatsikring og de 1-polede 10 A automatsikringer?
Den 3-polede automatsikring på 16 A (angivet som 3P+N) sidder på en 3-faset kreds og bruges til forbrugere der trækker strøm på alle tre faser samtidig, for eksempel større faste installationer. De 1-polede automatsikringer på 10 A (1P+N) sidder derimod på almindelige enfasede grupper, som typisk forsyner stikkontakter og belysning i boligen. Begge typer har C-karakteristik, hvilket betyder de tåler en kortvarig strømspids ved opstart, uden at det udløser sikringen unødigt. Det konkrete behov for antal og størrelse af sikringer bør altid fastlægges af en autoriseret elinstallatør ud fra installationens belastning.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
