Færdigmonteret gruppetavle – 1x16A 3P+N + 1x10A 3P
Færdigmonteret gruppetavle – 1x16A 3P+N + 1x10A 3P
Denne færdigmonterede gruppetavle fra Malmbergs kommer klar til installation med to adskilte grupper, hver med sit eget fejlstrømsrelæ. Gruppe 1 er udstyret med en 16A 3P+N automatsikring og en 10A 3P automatsikring s... Se mere
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle fra Malmbergs kommer klar til installation med to adskilte grupper, hver med sit eget fejlstrømsrelæ. Gruppe 1 er udstyret med en 16A 3P+N automatsikring og en 10A 3P automatsikring som hovedkomponenter, mens hele opsætningen er bygget op omkring 10 kA Aurora-automatsikringer med C-karakteristik. Tavlen er fremstillet i henhold til EN 61439-3 og monteret i en halogenfri kabinet.
I praksis betyder de to grupper, at du kan opdele installationen og holde fejlstrømsbeskyttelsen adskilt, for eksempel mellem en gruppe med flere kredsløb og en mindre gruppe til et enkelt formål. Det gør tavlen velegnet, når en bolig eller mindre erhvervsinstallation skal have styr på både overbelastnings- og fejlstrømsbeskyttelse i én samlet løsning, uden at du selv skal stå for opkobling og tilslutning af komponenterne.
Fordele ved den færdigmonterede gruppetavle
- Hovedsikringer i gruppe 1: 16A 3P+N og 10A 3P automatsikring med C-karakteristik dækker de tungere kredsløb i installationen
- Fejlstrømsbeskyttelse: To HPFI-relæer på 40A og 30mA, type A, sikrer hurtig afbrydelse ved fejlstrøm i begge grupper
- Ekstra automatsikringer: Gruppe 1 har desuden flere 2-polede 10A C-sikringer til yderligere kredsløb
- Solid tilslutning: Fejlstrømsrelæ og automatsikringer er koblet med PVT 6 mm² ledning og en 3-polet samleskinne på 10 mm²
- Halogenfri opbygning: Kabinettet lever op til EN 61439-3 og er fremstillet i halogenfrit materiale
- Kompakte mål: 250 mm bred, 560 mm høj og 112 mm dyb, så den passer i almindelige teknikrum og skabe
Klar til at koble til, ikke til at bygge op
Fordi tavlen leveres færdigmonteret med automatsikringer og HPFI-relæer allerede koblet sammen, sparer du tiden med selv at opbygge og teste opkoblingen fra bunden. De 10 kA automatsikringer med C-karakteristik giver en hurtig reaktion ved overstrøm, og med to grupper adskilt af hver sit fejlstrømsrelæ kan du fordele boligens eller installationens kredsløb, så en fejl i den ene gruppe ikke slår strømmen fra i den anden.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 1x16A 3P+N + 1x10A 3P
Hvad indeholder den færdigmonterede gruppetavle, og hvordan er komponenterne fordelt?

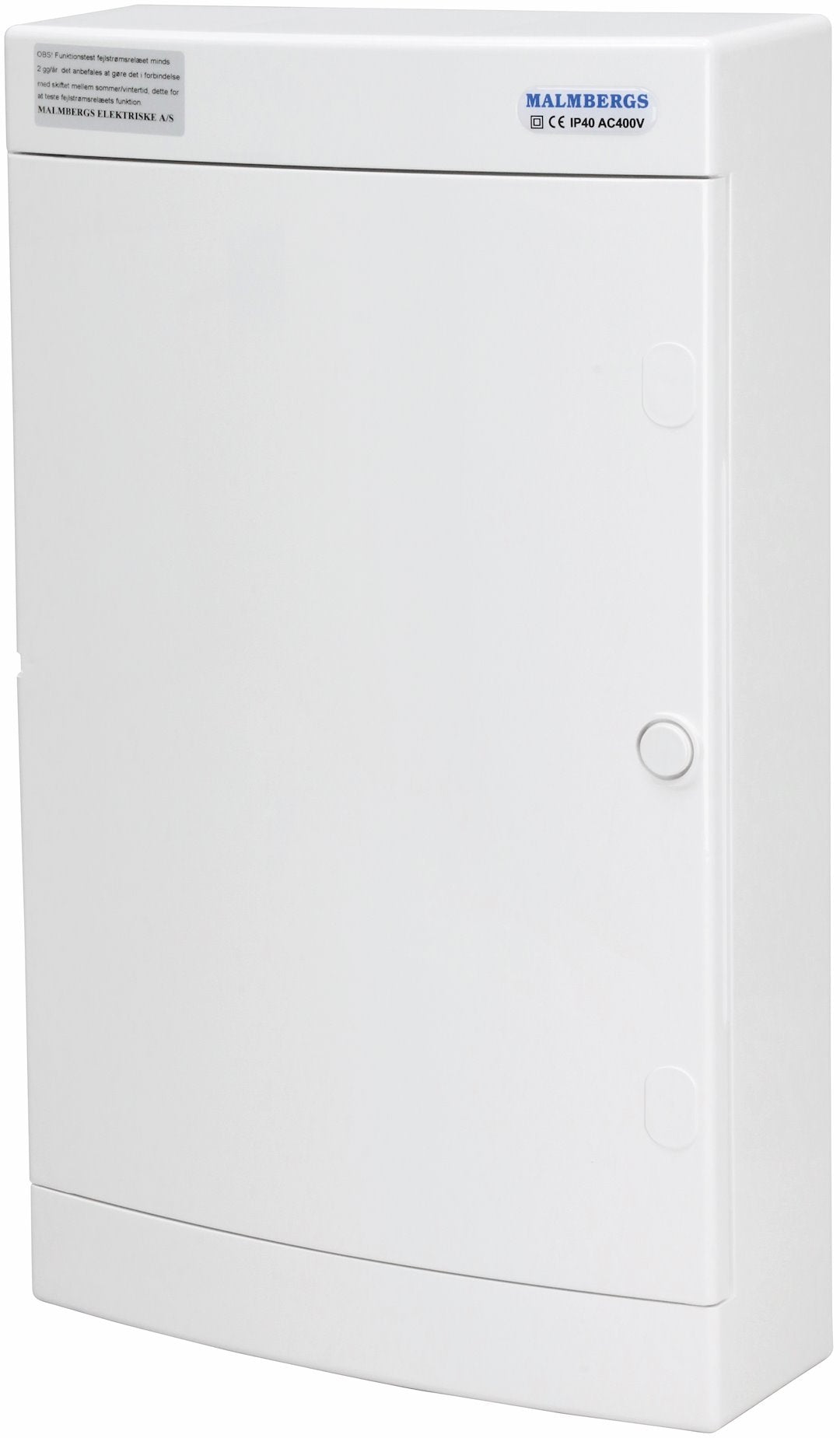

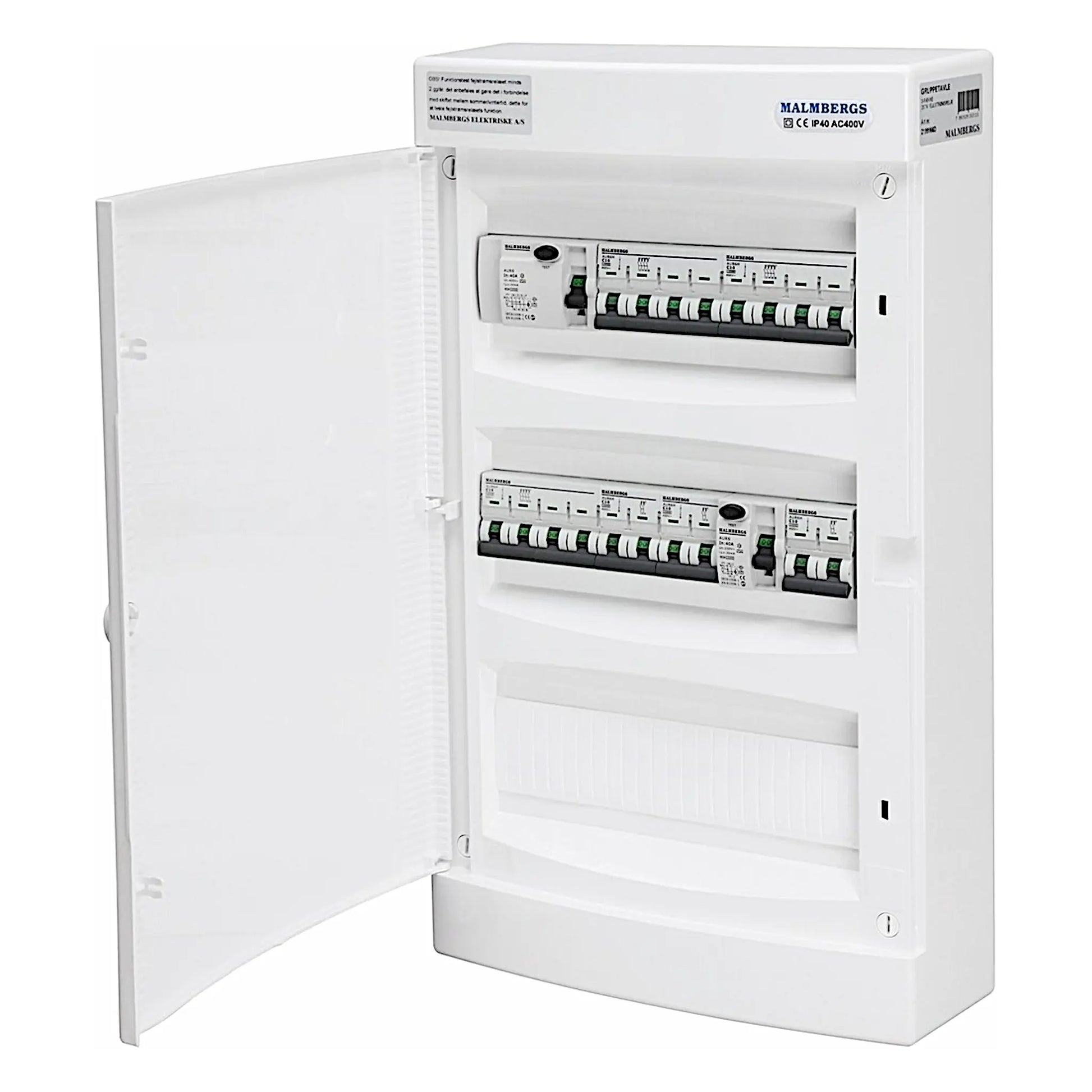

Tavlen er bygget op i to grupper. Gruppe 1 beskyttes af et 4-polet HPFI-relæ på 40A/30mA og rummer en 16A 3P+N automatsikring, en 10A 3P+N automatsikring samt fire 10A 2-polede automatsikringer. Gruppe 2 beskyttes af et 2-polet HPFI-relæ på 40A/30mA og har en enkelt 10A 2-polet automatsikring. Alle automatsikringer er af mærket Aurora med C-karakteristik og 10kA brydeevne, hvilket vil sige, at de reagerer hurtigt ved overstrøm og kan klare høje kortslutningsstrømme. Fejlstrømsrelæerne og automatsikringerne er forbundet med PVT-ledning på 6 mm² og en 3-polet samlingsskinne på 10 mm². Tavlen er monteret i et halogenfrit tavlehus og fremstillet efter standarden EN 61439-3, som gælder for færdigmonterede lavspændingstavler til fordeling. Selve kabinettet er af typen UG18 og måler B250 x H560 x D112 mm.
Skal jeg selv installere tavlen, eller kræver det en autoriseret elektriker?
Tavlen leveres færdigmonteret og testet, men selve tilslutningen til boligens eller bygningens installation, herunder valg af kabler og fordeling af de enkelte kredse på de to grupper, skal altid vurderes og udføres af en autoriseret elinstallatør. Det gælder både i forhold til korrekt dimensionering af de tilsluttede kredse og i forhold til at fejlstrømsrelæer og automatsikringer fungerer, som de skal, i den konkrete installation.
Har tavlen indbygget overspændingsbeskyttelse?
Nej, denne gruppetavle leveres uden transientbeskyttelse. Skal installationen beskyttes mod overspænding, for eksempel fra lynnedslag eller spændingsspidser på nettet, skal det tilføjes som en separat løsning i eller uden for tavlen. En autoriseret elinstallatør kan vurdere, om det er relevant for den konkrete installation.
Hvad er forskellen på gruppe 1 og gruppe 2 i tavlen?
Gruppe 1 er den største af de to og beskyttes af et 4-polet HPFI-relæ på 40A/30mA. Den rummer både 3-fasede kredse, i form af en 16A og en 10A 3P+N automatsikring, og enfasede kredse i form af fire 10A 2-polede automatsikringer. Gruppe 2 er mindre og beskyttes af et 2-polet HPFI-relæ på 40A/30mA med en enkelt 10A 2-polet automatsikring, og er dermed alene beregnet til enfasede kredse. Hvordan de konkrete forbrugere i en installation skal fordeles mellem de to grupper, bør altid fastlægges af en autoriseret elinstallatør ud fra det aktuelle projekt.
Hvad er forskellen på de 3P+N og de 2-polede automatsikringer i tavlen?
3P+N automatsikringer, også kaldet 4-polede, bryder alle tre faser samt nul samtidig og bruges til 3-fasede kredse. Det er tilfældet med både 16A og 10A automatsikringen i gruppe 1. De 2-polede automatsikringer bryder fase og nul i en enfaset kreds og findes både som de fire 10A sikringer i gruppe 1 og den ene 10A sikring i gruppe 2. Hvilken type der skal bruges til en given kreds, afhænger af, om forbrugeren er 1-faset eller 3-faset, hvilket en elinstallatør tager stilling til ved installationen.
Hvad er forskellen på 16A og 10A automatsikringen i tavlen?
16A automatsikringen er dimensioneret til at kunne føre en højere strøm, før den udløser, og bruges typisk til kredse med et større effektbehov. 10A automatsikringen udløser ved en lavere strøm og passer til kredse med mindre belastning. Begge har C-karakteristik, hvilket betyder, at de reagerer forholdsvis hurtigt ved overstrøm. Den præcise fordeling af, hvilke forbrugere der skal sidde på 16A- og hvilke på 10A-sikringerne, bør en autoriseret elinstallatør fastlægge ud fra den samlede belastning i installationen.
