Færdigmonteret gruppetavle – 2x16A 3P+N + 1x10A 3P
Færdigmonteret gruppetavle – 2x16A 3P+N + 1x10A 3P

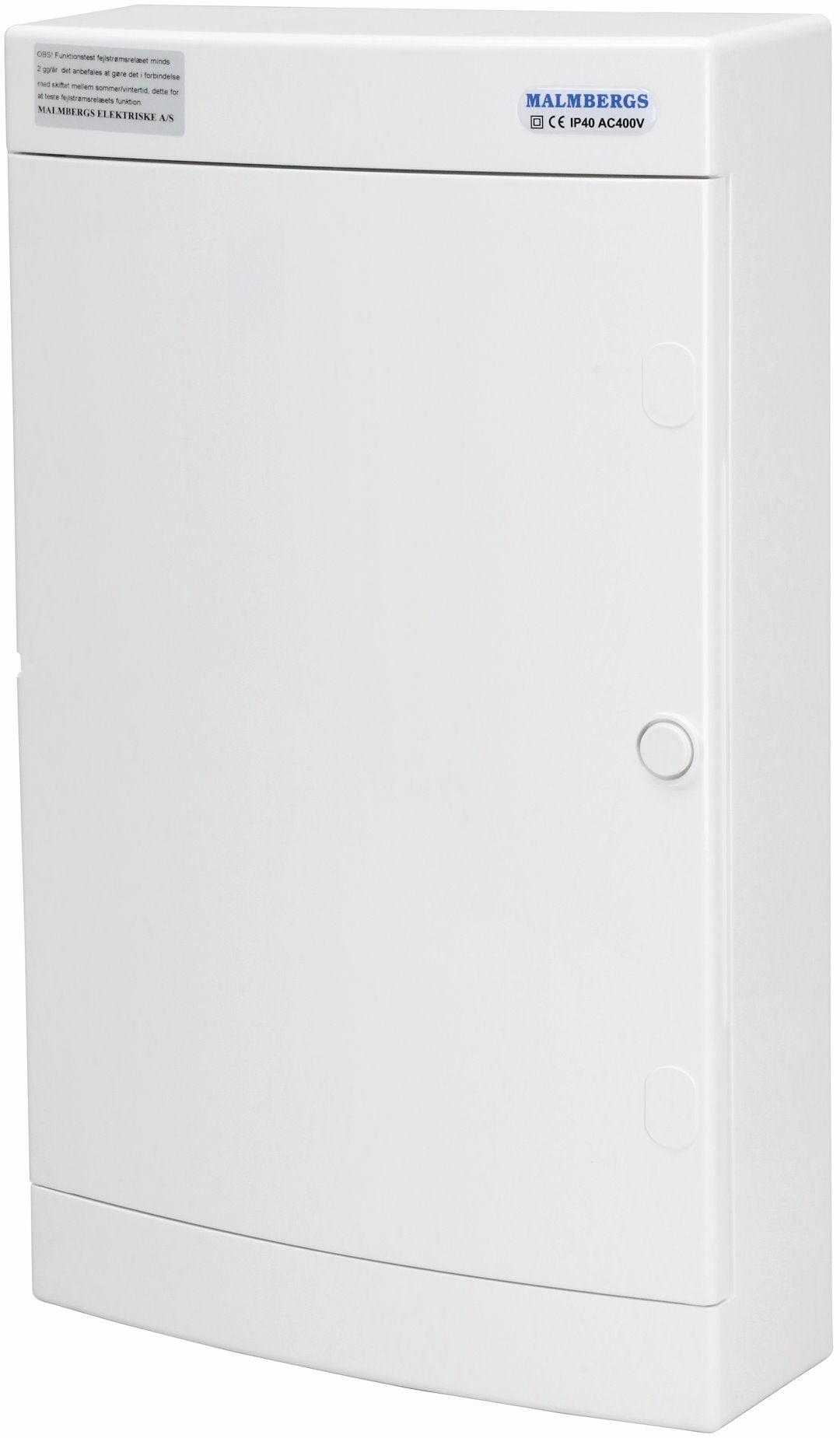

Denne færdigmonterede gruppetavle fra Malmbergs er bygget op i en UG18-tavle og produceret efter EN 61439-3, så du får en færdig løsning klar til montering uden selv at skulle samle komponenterne. Tavlen rummer 2 stk.... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle fra Malmbergs er bygget op i en UG18-tavle og produceret efter EN 61439-3, så du får en færdig løsning klar til montering uden selv at skulle samle komponenterne. Tavlen rummer 2 stk. 16A 3P+N automatsikringer og 1 stk. 10A 3P+N automatsikring, suppleret af yderligere 10A 1P+N sikringer, og er dermed dækket ind til flere grupper i én installation.
Løsningen er tænkt til dig, der skal have styr på fordelingen i et hjem, en tilbygning eller en mindre erhvervsinstallation, uden at skulle bruge tid på selv at montere og tilslutte relæer og sikringer. Automatsikringerne er af typen Aurora med C-karakteristik, som reagerer hurtigt ved overstrøm, og de er koblet sammen med fejlstrømsrelæerne via PVT 6 mm² ledning og en 3-polet samlingsskinne på 10 mm².
Fordele ved den færdigmonterede gruppetavle
- Halogenfri opbygning: Tavlen er monteret i halogenfrit materiale, hvilket reducerer røgudvikling ved brand.
- To fejlstrømsrelæer: 2 stk. HPFI-relæer på 10 kA, 30 mA og Type A giver personbeskyttelse fordelt på flere grupper.
- 16A 3P+N automatsikringer: 2 stk. til grupper med behov for 3-faset forsyning med nul.
- 10A 3P+N automatsikring: 1 stk. til en ekstra 3-faset gruppe med lavere belastning.
- 10A 1P+N automatsikringer: 3 stk. til enfasede grupper som lys og stik.
- Solid tilslutning: PVT 6 mm² ledningsføring og 3-polet 10 mm² samlingsskinne binder komponenterne sammen internt.
Klar til indbygning, ikke til gætværk
Fordi tavlen leveres færdigmonteret med automatsikringer og fejlstrømsrelæer koblet korrekt sammen, sparer du selve opbygningsarbejdet og risikoen for fejlmontering internt i tavlen. Den er uden transientbeskyttelse, så er der behov for overspændingsbeskyttelse i installationen, skal det tilføjes separat. Kombinationen af to HPFI-relæer og seks automatsikringer gør tavlen velegnet, hvor installationen skal opdeles i flere selvstændige grupper med hver sin fejlstrømsbeskyttelse.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 2x16A 3P+N + 1x10A 3P
Hvilke komponenter er monteret i gruppetavlen?

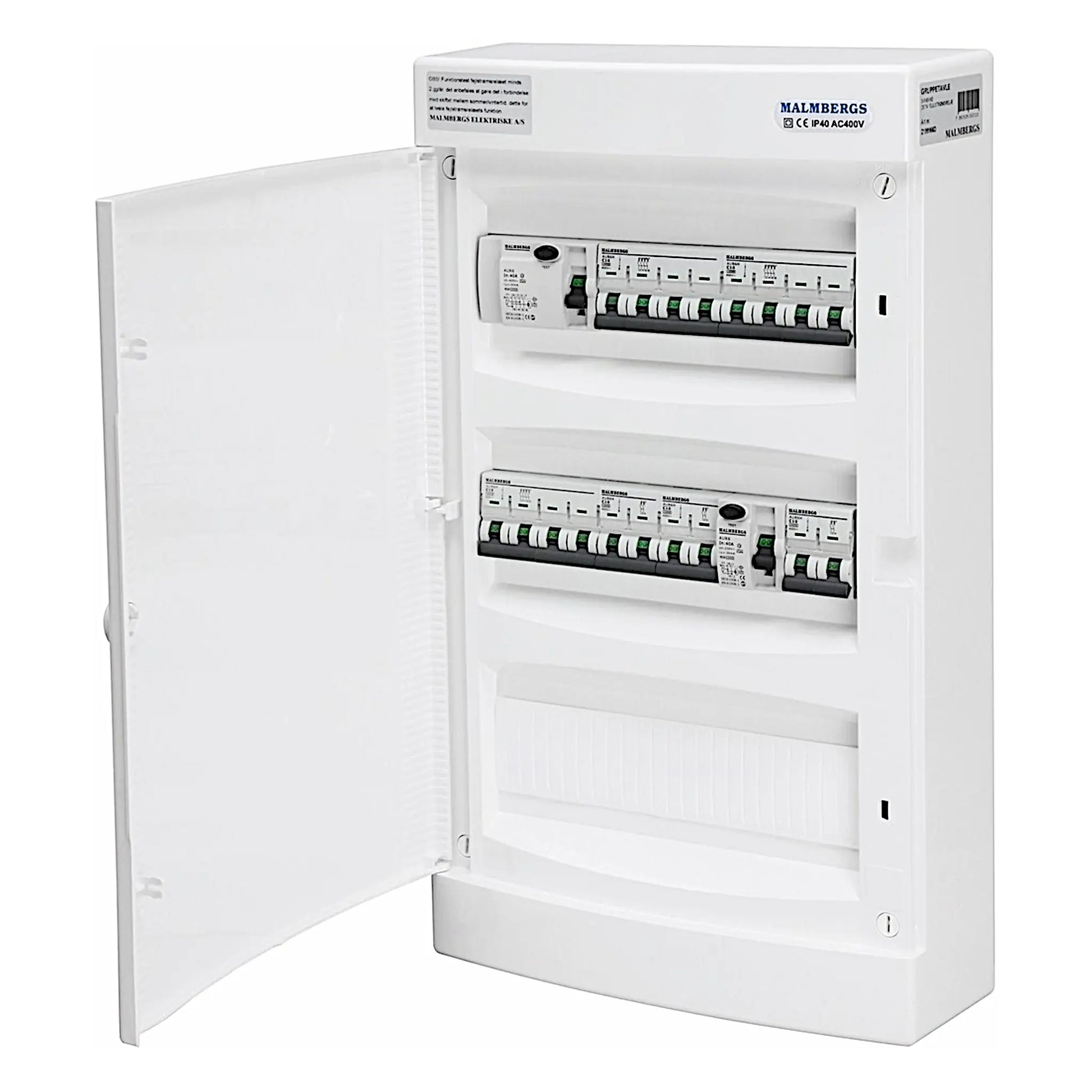

Tavlen leveres færdigmonteret med to grupper. Gruppe 1 er udstyret med et 4-polet HPFI-relæ på 40A med 30mA følsomhed, to automatsikringer på 16A 3P+N med C-karakteristik, en automatsikring på 10A 3P+N med C-karakteristik samt to automatsikringer på 10A 2P med C-karakteristik. Gruppe 2 består af et 2-polet HPFI-relæ på 40A med 30mA følsomhed og en enkelt automatsikring på 10A 2P. Automatsikringerne er af mærket Aurora med en brydeevne på 10kA, og fejlstrømsrelæerne er Type A, som reagerer på både almindelig vekselstrøm og pulserende jævnstrømsfejl.
Er tavlen klar til at koble til, eller skal der laves yderligere arbejde?
Tavlen er fabriksmonteret, så automatsikringer og HPFI-relæer allerede er koblet sammen internt med PVT-ledning på 6 mm² og en 3-polet samleskinne på 10 mm². Det gør opkoblingen på tavlen selv klar til brug. Selve tilslutningen til boligens hovedledning og de udgående grupper skal foretages af en autoriseret elinstallatør, som også sikrer, at fordelingen passer til den konkrete installation.
Hvad er tavletype UG18, og hvor bruges tavlen typisk?
Malmbergs' gruppetavle er bygget i en UG18-kabinet, som er en udbredt tavletype til gruppetavler i boliger og mindre erhvervsinstallationer. Kabinettet er fremstillet i halogenfrit materiale, hvilket betyder, at det udvikler mindre røg og færre giftige gasser ved brand end traditionelle plastmaterialer. Tavlen er derudover testet i henhold til standarden EN 61439-3, som stiller krav til sikkerhed og funktion for netop denne type fordelingstavler.
Har tavlen indbygget overspændingsbeskyttelse?
Nej, tavlen leveres uden transientbeskyttelse. Skal installationen sikres mod overspænding, for eksempel ved lynnedslag i nærheden, skal der monteres en separat overspændingsbeskyttelse ved siden af. En autoriseret elinstallatør kan vurdere, om det giver mening i din konkrete installation.
Hvad er forskellen på Gruppe 1 og Gruppe 2 i tavlen?
De to grupper er sat forskelligt sammen, fordi de dækker forskellige formål. Gruppe 1 er den største med et 4-polet HPFI-relæ og i alt fem automatsikringer, heraf to på 16A 3P+N og tre på 10A, og er dermed opbygget til at kunne forsyne flere kredse, herunder kredse med tre faser. Gruppe 2 er mindre med et 2-polet HPFI-relæ og en enkelt automatsikring på 10A, og fungerer typisk som en selvstændig undergruppe til enfasede kredse. Den præcise fordeling af kredse mellem de to grupper bør altid vurderes af en autoriseret elinstallatør ud fra installationens faktiske behov.
Hvad er forskellen på det 4-polede og det 2-polede HPFI-relæ?
Forskellen ligger i antallet af faser, relæet overvåger og kan afbryde, ikke i følsomheden. Det 4-polede HPFI-relæ i Gruppe 1 dækker kredse, hvor der også indgår 3-fasede forbrug, mens det 2-polede HPFI-relæ i Gruppe 2 er beregnet til enfasede kredse. Begge relæer har en mærkestrøm på 40A, en udløsestrøm på 30mA og er af Type A. Hvilket relæ der skal beskytte hvilke kredse i din konkrete installation, skal fastlægges af en autoriseret elinstallatør.
Hvorfor er nogle automatsikringer 16A og andre 10A?
Amperetallet på en automatsikring fortæller, hvor stor en belastning kredsen kan bære, før sikringen løser ud. De 16A 3P+N sikringer i tavlen er beregnet til kredse med en højere belastning, mens 10A sikringerne, både i 3P+N og 2P udførelse, passer til kredse med lavere belastning, som for eksempel almindelige stikkontaktgrupper. Alle automatsikringer i tavlen har C-karakteristik, som gør dem velegnede til forbrug med et vist indkoblingsstød, og en brydeevne på 10kA. Den endelige fordeling af sikringsstørrelser til de enkelte kredse i din installation bør altid fastlægges af en autoriseret elinstallatør.
