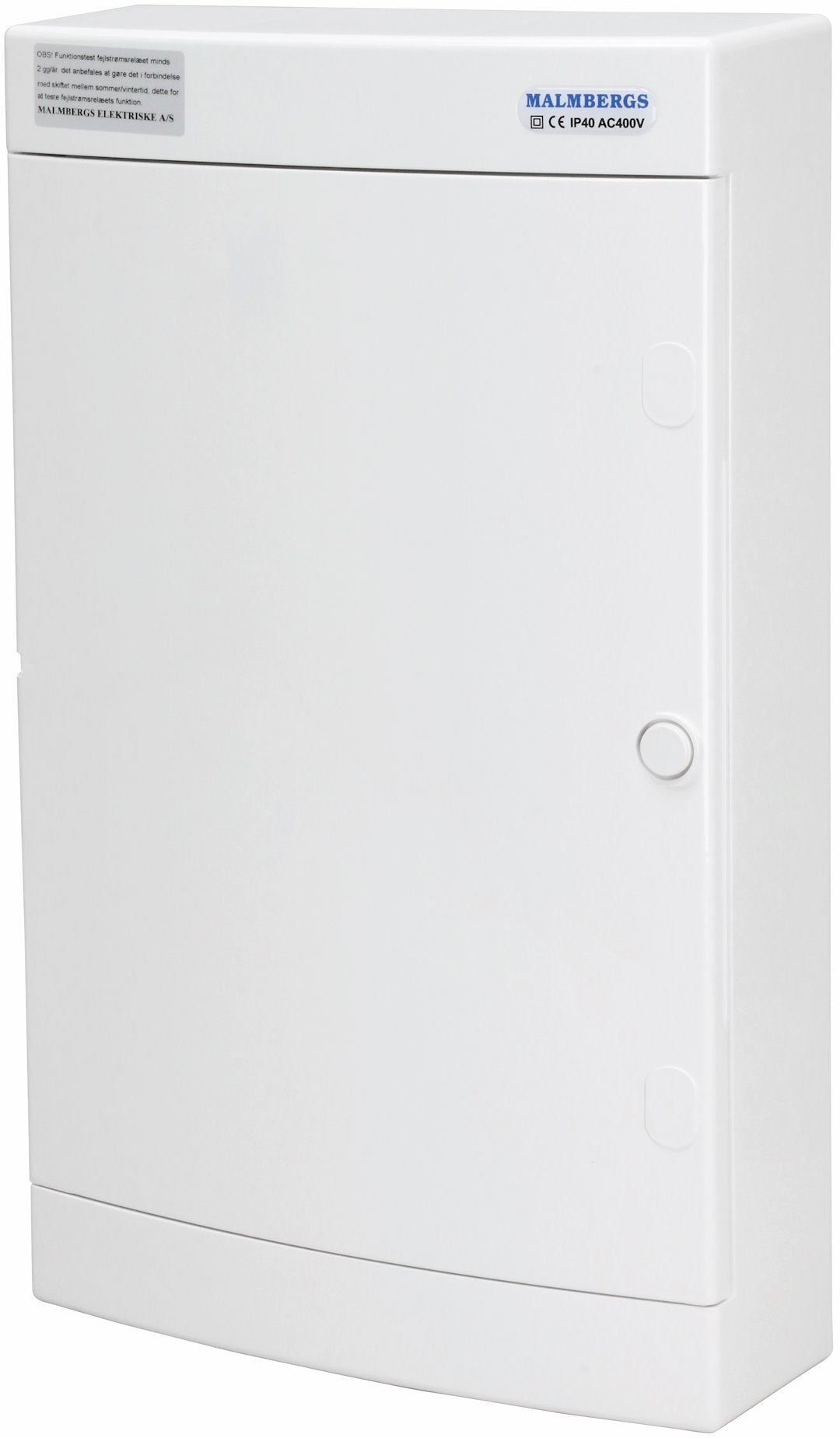

Færdigmonteret gruppetavle – 3 Rækker UG18
Færdigmonteret gruppetavle – 3 Rækker UG18
Denne færdigmonterede gruppetavle i UG18-format er bygget til boliginstallationer, hvor der skal være plads til flere grupper og kredsløb i ét samlet skab. Tavlen fra Malmberg er fordelt på 3 rækker og leveres komplet... Se mere
Produktbeskrivelse
Produktbeskrivelse

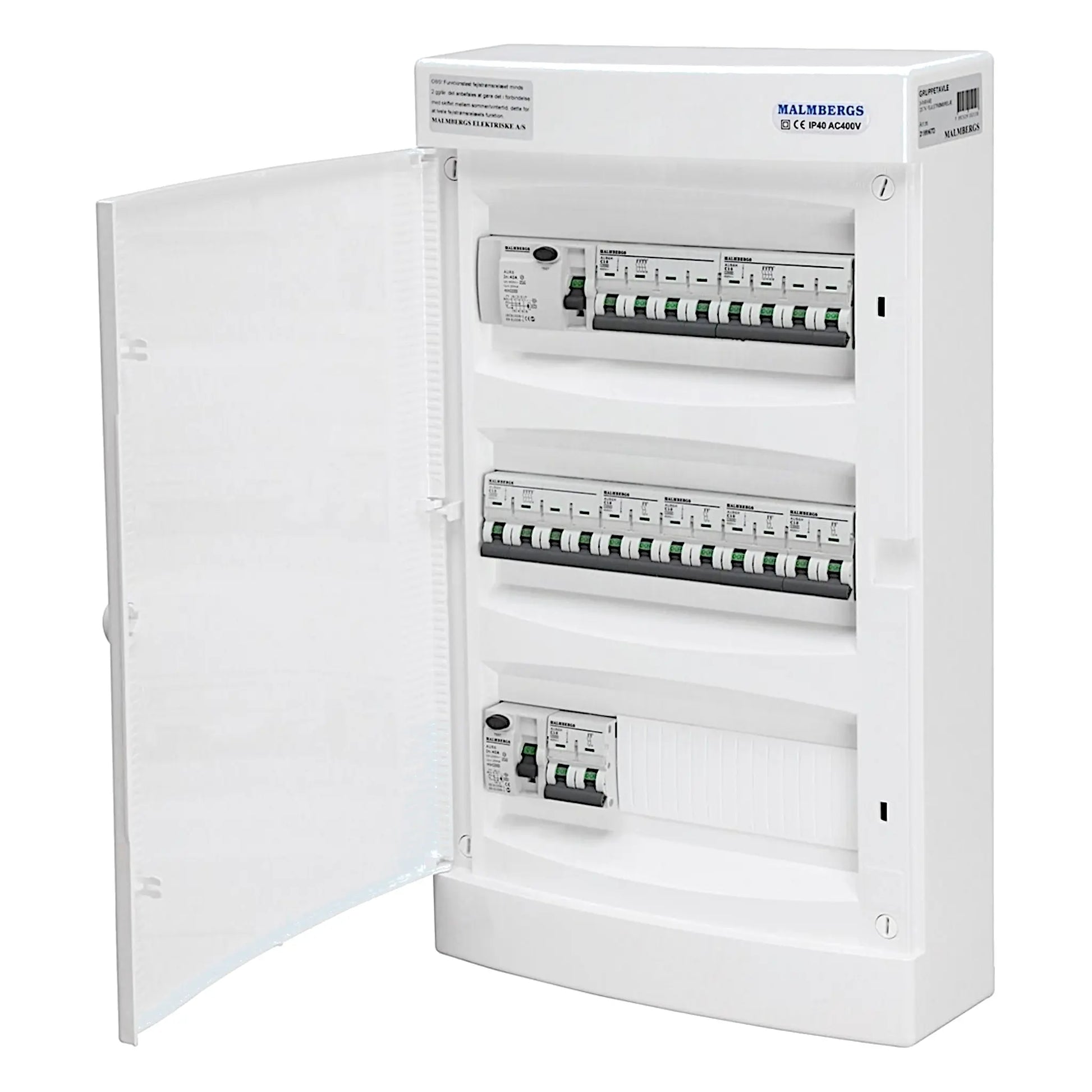

Denne færdigmonterede gruppetavle i UG18-format er bygget til boliginstallationer, hvor der skal være plads til flere grupper og kredsløb i ét samlet skab. Tavlen fra Malmberg er fordelt på 3 rækker og leveres komplet monteret med automatsikringer og HPFI-relæer, så du kan koble den direkte ind i installationen.
Den er tænkt til boliger med almindeligt til lidt større strømbehov, hvor både 1-fasede og 3-fasede kredse skal dækkes, for eksempel belysning, stikkontakter og enkelte 3-fasede forbrugere. Med to HPFI-relæer er tavlen samtidig delt op i to selvstændige fejlstrømsbeskyttede grupper.
Det følger med i tavlen
- Automatsikringer 1P+N: 5 stk. 10A til de almindelige enkeltgrupper i boligen som lys og stikkontakter
- Automatsikring 3P+N, 10A: 1 stk. til en mindre 3-faset kreds
- Automatsikringer 3P+N, 16A: 2 stk. til 3-fasede kredse med lidt højere belastning
- HPFI-relæer: 2 stk., der deler installationen i to fejlstrømsbeskyttede grupper
- Tavletype: UG18 i 3 rækker, så automater og relæer er samlet overskueligt i ét skab
Overblik over flere grupper i ét skab
Med i alt 8 automatsikringer fordelt på både 1-fasede og 3-fasede kredse og to HPFI-relæer til personbeskyttelse, dækker tavlen en bred vifte af boligens kredsløb uden at du selv skal stå for opbygningen. Tavlen leveres uden transientbeskyttelse, hvilket er værd at have med i overvejelserne, hvis installationen i øvrigt skal beskyttes mod overspænding.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 3 Rækker UG18
Hvad indeholder gruppetavlen?
Tavlen fra Malmberg er af typen UG18 med 3 rækker og leveres færdigmonteret, så du slipper for selv at samle og placere komponenterne. Den rummer 5 stk. 10A 1P+N automatsikringer, 1 stk. 10A 3P+N automatsikring, 2 stk. 16A 3P+N automatsikringer og 2 stk. HPFI-relæer. Det gør den velegnet til boliginstallationer, hvor der er behov for flere separate grupper, for eksempel til lys, stikkontakter og større forbrugere fordelt på flere kredse.
Er tavlen klar til at blive sat op med det samme?
Ja, tavlen er færdigmonteret fra fabrikken med automatsikringer og HPFI-relæer allerede monteret i skabet. Selve tilslutningen til boligens installation og fordelingen af grupperne skal dog altid udføres af en autoriseret elinstallatør, så det sikres, at antallet af sikringer og deres placering passer til den konkrete opgave.
Har tavlen transientbeskyttelse indbygget?
Nej, denne udgave af tavlen leveres uden transientbeskyttelse. Har du brug for beskyttelse mod overspænding, for eksempel fra lynnedslag i nærheden eller spændingsudsving på nettet, skal det tilkøbes og monteres separat. En autoriseret elinstallatør kan vurdere, om det er relevant for din konkrete installation.
Hvad er forskellen på de 1P+N og de 3P+N automatsikringer i tavlen?
De 5 stk. 10A 1P+N automatsikringer dækker enfasede kredse, altså de typiske grupper til lys og almindelige stikkontakter i en bolig. De 3P+N automatsikringer, som findes i både 10A og 16A udgaver, bruges til trefasede kredse, for eksempel til større forbrugere som komfur eller andet udstyr, der kræver mere effekt end en enkelt fase kan levere. Hvilken type der skal bruges til hvilken gruppe, bør altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.
Skal jeg vælge en gruppe med 10A eller 16A sikring?
Tavlen har begge dele indbygget, så valget er allerede truffet ud fra typiske behov i en boliginstallation. De 10A sikringer passer til grupper med lavere belastning, mens de 16A 3P+N sikringer er dimensioneret til kredse med større strømtræk. Den præcise fordeling af, hvilke apparater og kredse der skal sidde på hvilken sikring, skal fastlægges af en autoriseret elinstallatør ved installationen.
Hvad er forskellen på automatsikringerne og HPFI-relæerne i tavlen?
Automatsikringerne beskytter installationen mod overbelastning og kortslutning ved at afbryde strømmen, hvis strømstyrken bliver for høj. HPFI-relæerne har en anden funktion, de beskytter mod farlige fejlstrømme, for eksempel hvis der opstår fejl i isoleringen eller en person kommer i kontakt med strøm, og de afbryder hurtigt for at forebygge personskade. Tavlen indeholder 2 stk. HPFI-relæer, som dækker flere af grupperne. Den endelige fordeling og placering skal altid fastlægges af en autoriseret elinstallatør.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
