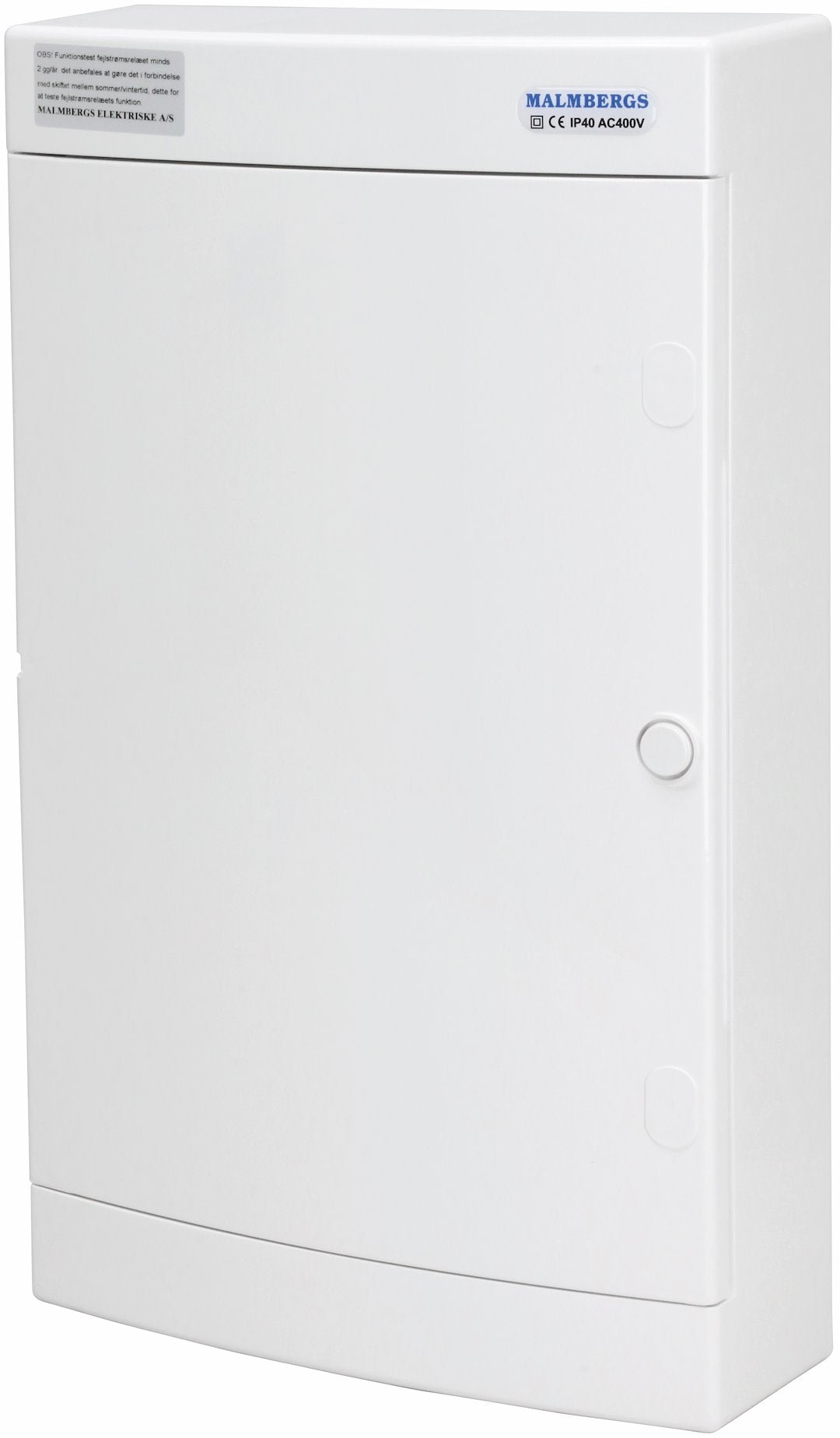

Færdigmonteret gruppetavle – 1x16A 3P+N + 2x10A 3P + 5x10A 1P+N

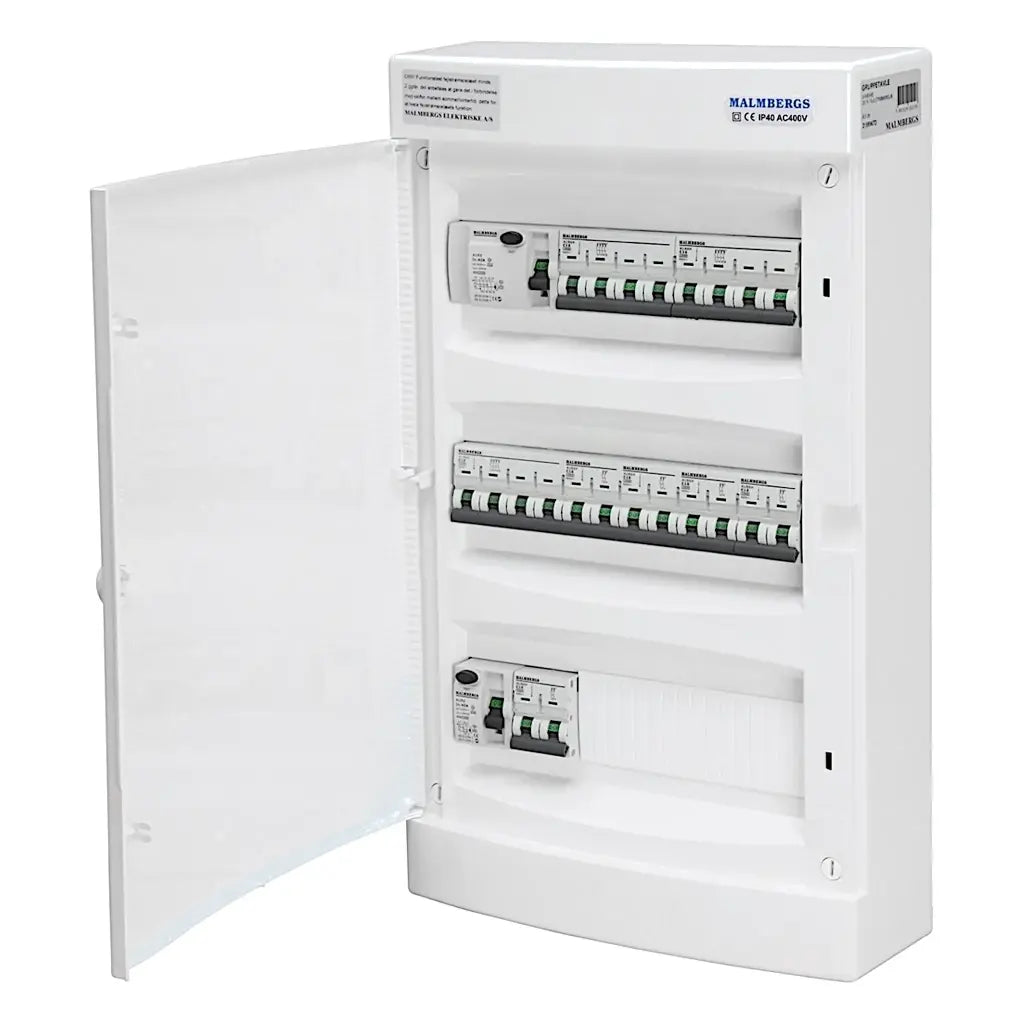

Tavlen leveres som en samlet løsning, hvor alle komponenter allerede er monteret og forbundet fra fabrikken. Den er bygget op omkring to grupper: Gruppe 1 har et HPFI-relæ på 40A, 4-polet med 30 mA følsomhed, som beskytter en automatsikring på 16A 3P+N, to automatsikringer på 10A 3P+N og fire automatsikringer på 10A 1P+N. Gruppe 2 har sit eget HPFI-relæ på 40A, 2-polet med 30 mA følsomhed, som beskytter en enkelt automatsikring på 10A 1P+N. Automatsikringerne er af mærket Aurora med 10kA brydeevne og C-karakteristik, hvilket betyder, at de tåler almindelige indkoblingsstrømme uden at falde ud, men reagerer hurtigt ved en reel overbelastning eller kortslutning. Al intern kabling er udført med PVT 6 mm², og komponenterne er forbundet via en 3-polet samlingsskinne på 10 mm².

Selve tavlekabinettet er fremstillet i halogenfrit materiale, hvilket er almindeligt for gruppetavler, der lever op til EN 61439-3. Fordelen ved halogenfrie materialer er, at de udvikler mindre giftig og ætsende røg, hvis de skulle blive udsat for brand, sammenlignet med traditionelle plastmaterialer. Det gør dem til et fornuftigt valg, hvor der stilles krav til brandsikkerhed i installationen.

Nej, denne tavle er ikke udstyret med transientbeskyttelse. Den leveres alene med HPFI-relæer og automatsikringer som beskrevet ovenfor. Har du brug for beskyttelse mod overspænding i installationen, skal det tilkøbes og monteres separat.

HPFI-relæet er tavlens fejlstrømsbeskyttelse. De 30 mA angiver, hvor stor en fejlstrøm der skal til, før relæet slår kredsen fra, og det er det niveau, der bruges til personbeskyttelse. Type A betyder, at relæet reagerer på både almindelig vekselstrøms fejlstrøm og på pulserende jævnstrøms fejlstrøm, hvilket er relevant i moderne installationer med elektronik og ladere tilsluttet. Tavlen har to HPFI-relæer, ét i hver gruppe, så en fejl i den ene gruppe ikke nødvendigvis slår strømmen fra i den anden.

Gruppe 1 er den største af de to og dækkes af et 4-polet HPFI-relæ på 40A, 30 mA. Den forsyner en automatsikring på 16A 3P+N samt to automatsikringer på 10A 3P+N og fire automatsikringer på 10A 1P+N, altså en blanding af 3-fasede og enfasede kredse. Gruppe 2 er mindre og har sit eget 2-polet HPFI-relæ på 40A, 30 mA, som alene beskytter en automatsikring på 10A 1P+N. Opdelingen i to grupper med separate fejlstrømsrelæer betyder, at en udløsning i den ene gruppe ikke lægger strømmen ned i den anden.

Det afhænger af, hvad kredsen skal forsyne. En 3P+N automatsikring (4-polet) bruges til forbrugere, der trækker på alle tre faser plus nul, mens en 1P+N automatsikring (2-polet) er til almindelige enfasede 230V-kredse som stikkontakter og lysgrupper. Denne tavle har begge typer forudmonteret, med både 16A og 10A i 3P+N samt 10A i 1P+N, så den dækker installationer, hvor der er behov for både 3-fasede og enfasede grupper. Den præcise fordeling af, hvilke kredse der skal have hvilken type, bør altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.

Forskellen ligger i, hvor stor en belastning kredsen kan bære, før sikringen slår fra. 16A-automatsikringen giver plads til en kreds med et højere strømforbrug end 10A-sikringerne, mens 10A-sikringerne er velegnede til kredse med lavere belastning. Begge typer har C-karakteristik og 10kA brydeevne, så de tåler normale indkoblingsstrømme uden at falde ud, men afbryder hurtigt ved en reel fejl. Hvilken sikring den enkelte gruppe skal have, afhænger af den konkrete belastning på kredsen og bør fastlægges af en autoriseret elinstallatør.
