Færdigmonteret gruppetavle – 2x16A 3P+N + 2x10A 3P
Færdigmonteret gruppetavle – 2x16A 3P+N + 2x10A 3P

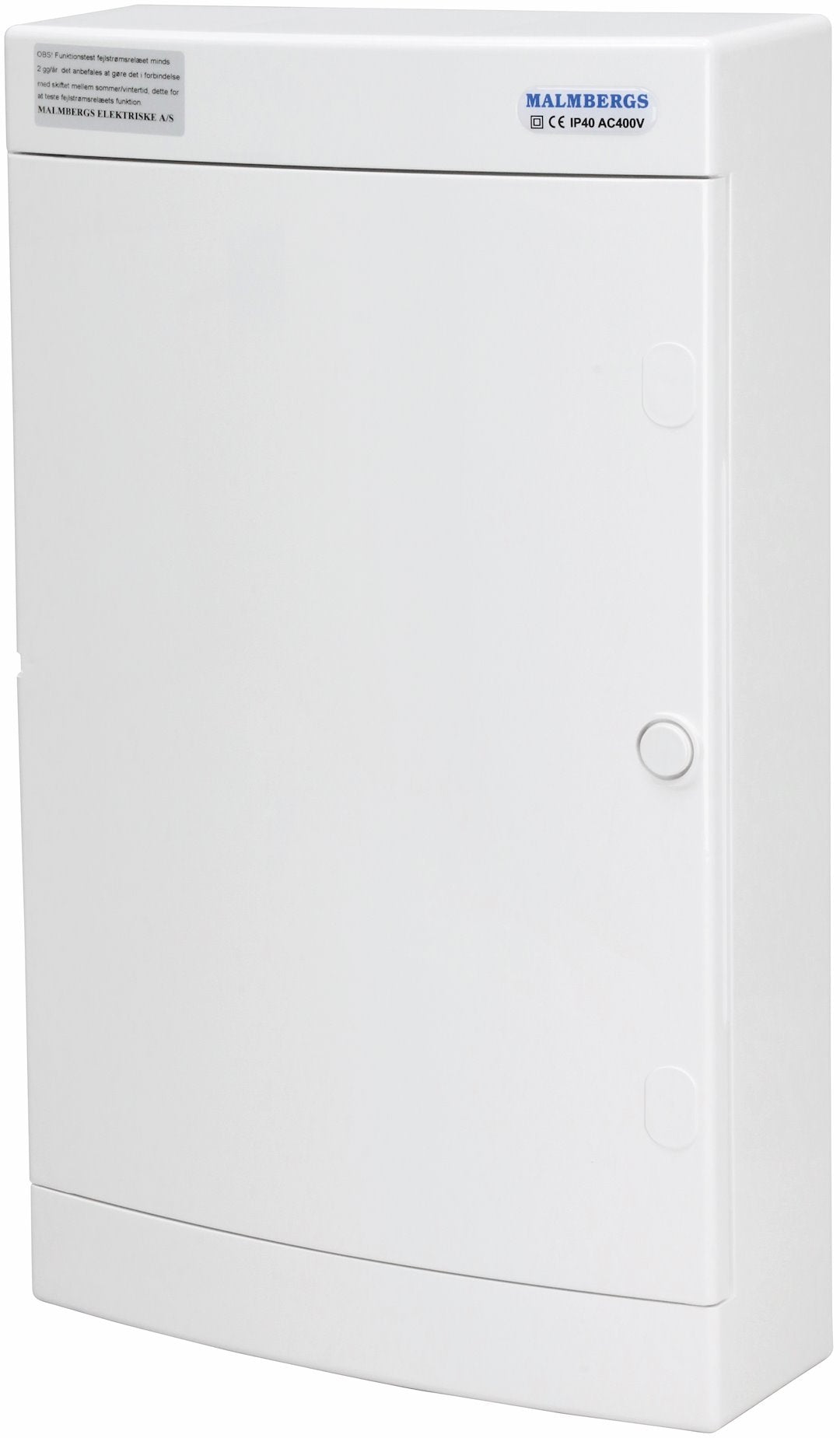

Denne færdigmonterede gruppetavle fra Malmbergs er bygget op efter EN 61439-3 og leveres monteret i en halogenfri tavle af typen UG18, klar til at blive sat direkte ind i skabet. Den rummer to komplette grupper med fe... Se mere
4 stk på lager - Forventet levering om 1 hverdag
10 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle fra Malmbergs er bygget op efter EN 61439-3 og leveres monteret i en halogenfri tavle af typen UG18, klar til at blive sat direkte ind i skabet. Den rummer to komplette grupper med fejlstrømsrelæer og automatsikringer, heriblandt 2 stk. 16A 3P+N og 2 stk. 10A 3P+N automatsikringer, så du slipper for selv at stå og sammensætte komponenterne.
Tavlen er tænkt til, hvor der skal etableres eller udskiftes en gruppetavle med solid personbeskyttelse på flere kredse på én gang, typisk i forbindelse med nybyggeri, renovering eller udvidelse af en eksisterende installation. Både elektrikere og erfarne gør-det-selv-folk får en færdig løsning, hvor sikringer og relæer allerede er monteret og forbundet korrekt.
Fordele ved denne gruppetavle
- Fuldt monteret og testet opbygning: Bygget efter EN 61439-3, så du undgår selv at stå med samling af komponenter og ledningsføring.
- To HPFI-relæer: 2 stk. fejlstrømsrelæer på 30 mA Type A, et 4-polet 40A og et 2-polet 40A, giver personbeskyttelse på begge grupper.
- Automatsikringer med C-karakteristik: Aurora-automatsikringer med 10kA brydeevne reagerer hurtigt ved overstrøm og tåler de indkoblingsstrømme, motorer og transformerbelastninger giver.
- Mange gruppeafgange: Foruden de 2x16A og 2x10A 3P+N sikringer er der 5 stk. 1P+N automatsikringer på 10A til fordeling på almindelige lys- og stikgrupper.
- Solid intern tilslutning: Relæer og sikringer er forbundet med PVT 6 mm² ledning og en 3-polet samlingsskinne på 10 mm², så strømmen fordeles stabilt gennem tavlen.
To grupper, klar til at tage i brug

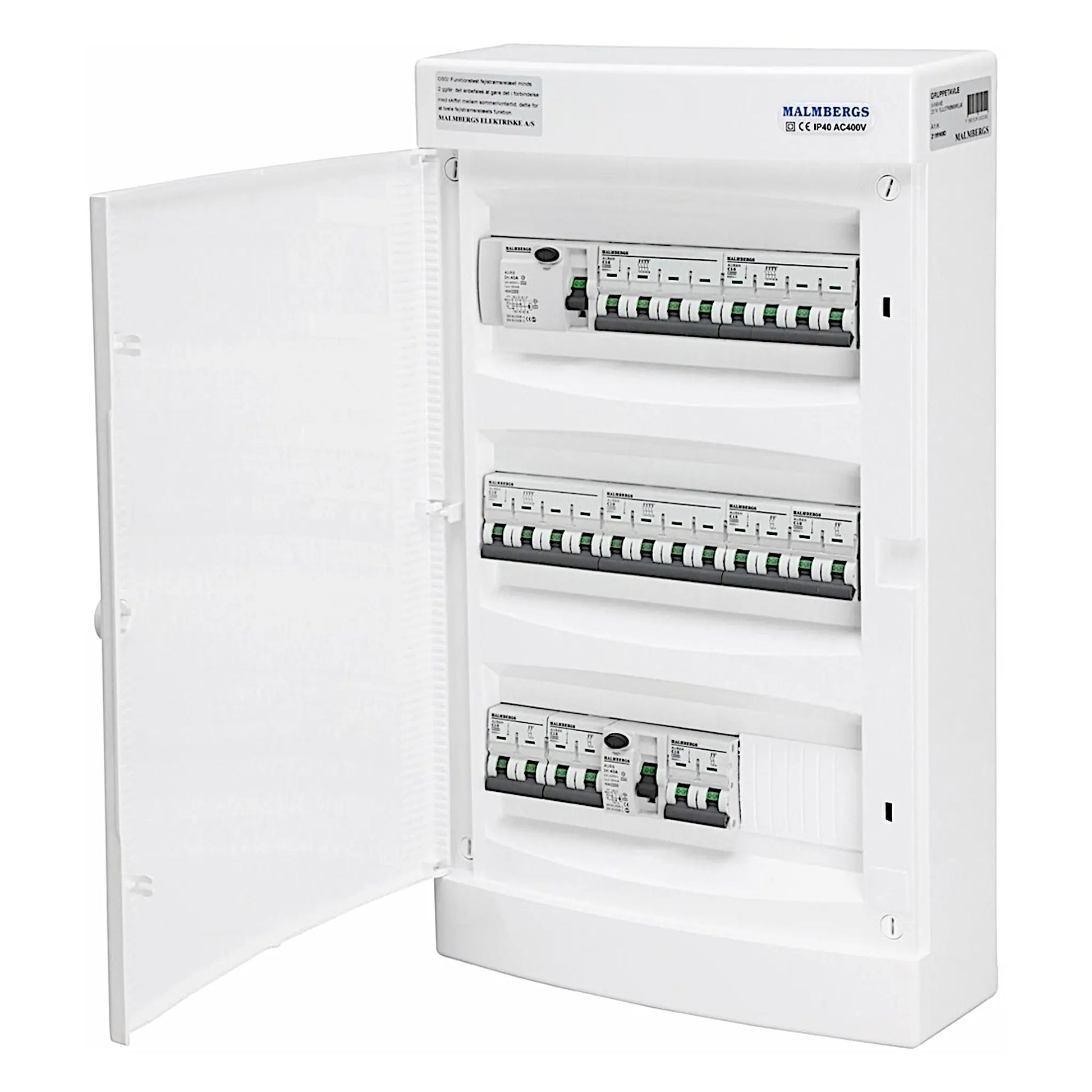

Gruppe 1 består af et 4-polet HPFI-relæ på 40A/30mA sammen med 2 stk. 16A 3P+N automatsikringer, 2 stk. 10A 3P+N automatsikringer og 4 stk. 10A 1P+N automatsikringer, så den kan dække flere fordelingsbehov på én gang. Gruppe 2 har sit eget 2-polede HPFI-relæ på 40A/30mA og en enkelt 10A 1P+N automatsikring, og fungerer dermed som en selvstændig, afskærmet kreds. Den halogenfri tavlekonstruktion i UG18-typen gør den velegnet, hvor der stilles krav til reduceret røgudvikling ved brand.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 2x16A 3P+N + 2x10A 3P
Hvad får jeg helt konkret med i denne gruppetavle?
Tavlen leveres færdigmonteret med to grupper. Gruppe 1 består af et 4-polet HPFI-relæ på 40A/30mA, 2 stk. automatsikringer på 16A 3P+N, 2 stk. automatsikringer på 10A 3P+N og 4 stk. automatsikringer på 10A 1P+N. Gruppe 2 består af et 2-polet HPFI-relæ på 40A/30mA og 1 stk. automatsikring på 10A 1P+N. Samlet er der altså 2 HPFI-relæer, 2 stk. 16A 3P+N sikringer, 2 stk. 10A 3P+N sikringer og 5 stk. 10A 1P+N sikringer monteret i tavletypen UG18. Alle automatsikringer er af mærket Aurora med C-karakteristik og 10kA kortslutningsevne, og HPFI-relæerne er Type A.
Hvad betyder det, at tavlen er "færdigmonteret"?
Det betyder, at HPFI-relæer og automatsikringer allerede er samlet og forbundet inden i tavlen. Tilslutningen mellem komponenterne er lavet med PVT-ledning på 6 mm² samt en 3-polet samlingsskinne på 10 mm². For elinstallatøren betyder det, at der ikke skal bruges tid på at montere og forbinde de enkelte komponenter ude på pladsen, tavlen er klar til at blive sat op og tilsluttet forsyningen.
Er tavlen godkendt til boliginstallationer, og hvad ligger der i "halogenfri"?
Tavlen er fremstillet i henhold til standarden EN 61439-3, som gælder for tavler beregnet til brug af ukyndige, altså typisk almindelige boliginstallationer. Tavlekabinettet er halogenfrit, hvilket betyder, at materialet ikke afgiver de klorforbindelser, som ellers kan udvikles ved brand i almindelige plasttyper. Bemærk, at der ifølge specifikationerne ikke er indbygget transientbeskyttelse (overspændingsbeskyttelse) i denne udgave af tavlen.
Hvad er forskellen på de 16A og 10A automatsikringer, der sidder i tavlen?
Amperetallet fortæller, hvor stor en strøm sikringen tillader, før den udløser og afbryder kredsen. De to 16A 3P+N sikringer sidder på grupper med højere belastning, mens 10A sikringerne, både i 3P+N og 1P+N udgave, dækker grupper med lavere strømbehov. Alle sikringerne har C-karakteristik, hvilket vil sige, at de reagerer forholdsvis hurtigt ved overstrøm. Den konkrete gruppeinddeling og dimensionering i din installation bør altid vurderes af en autoriseret elinstallatør.
Hvad er forskellen på en 1P+N og en 3P+N automatsikring?
En 1P+N sikring (2-polet) bryder én fase plus nul og bruges til enfasede kredse, som for eksempel almindelige stikkontakter og lys. En 3P+N sikring (4-polet) bryder alle tre faser plus nul samtidig og bruges til trefasede kredse, hvor udstyret trækker strøm fra alle tre faser. I denne tavle er der monteret begge typer fordelt på 16A og 10A. Hvilken type der skal bruges til en given gruppe i din installation, bør en autoriseret elinstallatør vurdere.
Hvorfor er der to forskellige HPFI-relæer, et 4-polet og et 2-polet?
Det 4-polede HPFI-relæ på 40A/30mA beskytter gruppe 1, som indeholder de trefasede (3P+N) automatsikringer, mens det 2-polede HPFI-relæ på 40A/30mA beskytter gruppe 2 med den enfasede (1P+N) sikring. Begge relæer er Type A og udløser ved 30mA fejlstrøm. Opdelingen i to grupper med hvert sit HPFI-relæ betyder, at en fejl i den ene gruppe ikke nødvendigvis slår strømmen fra i den anden. Den endelige placering og fordeling af kredse på grupperne bør altid fastlægges af en autoriseret elinstallatør.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
