Færdigmonteret gruppetavle – 1x16A 3P+N + 1x10A 1P+N + 1xKombi 10A 1P+N

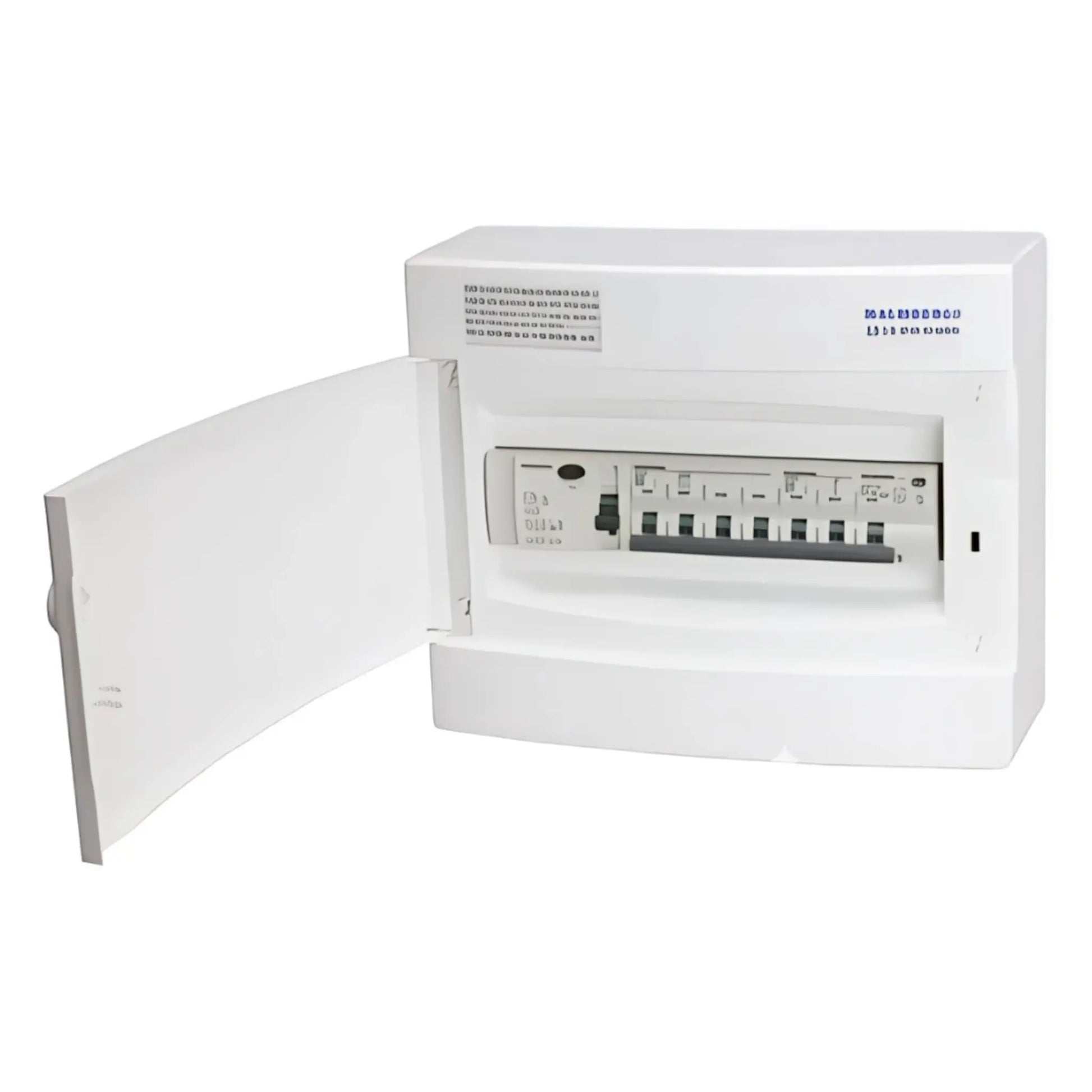

Tavlen er delt op i to grupper, så du får både beskyttelse og fleksibilitet samlet ét sted. Gruppe 1 består af et 4-polet HPFI-relæ på 40 A med 30 mA udløsning af Type A, en 4-polet automatsikring på 16 A med C-karakteristik og en 2-polet automatsikring på 10 A, ligeledes C-karakteristik. Gruppe 2 er bygget op omkring et 2-polet kombirelæ (RCBO) på 10 A med C-karakteristik, hvor fejlstrømsbeskyttelse og overbelastningsbeskyttelse sidder i samme komponent. Alt sammen er monteret og tilsluttet på forhånd, så du slipper for selv at samle tavlen fra bunden.

Et fejlstrømsrelæ af Type A reagerer på både rene vekselstrømsfejl og pulserende jævnstrømsfejl, som ofte opstår ved moderne elektronik med ensretter, for eksempel visse ladere og styringer. Udløsningsgrænsen på 30 mA er det niveau, der bruges til personbeskyttelse i boliginstallationer. Det gør relæet i gruppe 1 til den overordnede sikkerhedskomponent for de to automatsikringer, det er koblet sammen med.

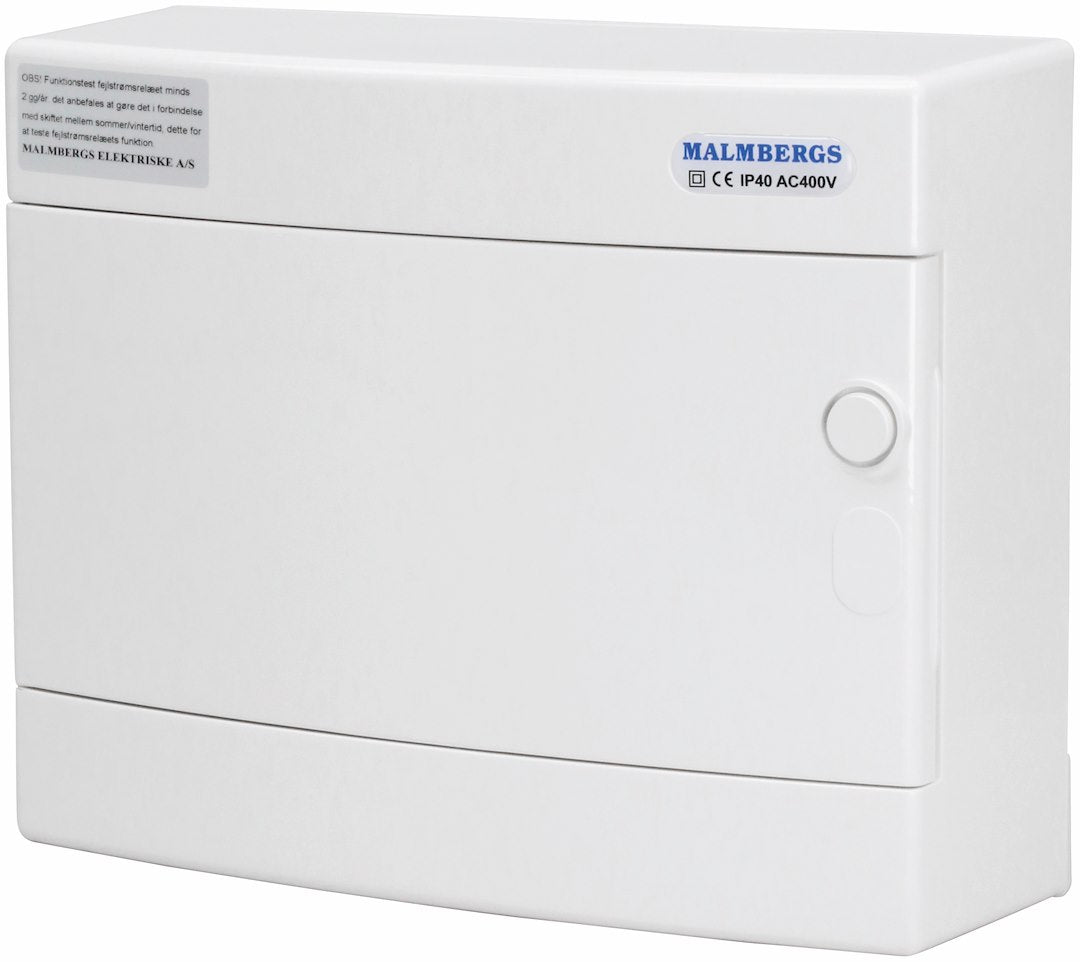

Tavlen er færdigmonteret i en halogenfri kabinet af typen UG6 og opbygget i henhold til EN 61439-3, som er standarden for lavspændingstavler beregnet til ikke-fagfolk. Komponenterne er forbundet internt med PVT-ledning på 6 mm² og en 3-polet samlingsskinne på 10 mm², så al den interne opkobling allerede er på plads. Selve tilslutningen til boligens hovedledninger og idriftsættelsen skal dog altid udføres og godkendes af en autoriseret elinstallatør, da det er en sikkerhedskritisk del af installationen.

En almindelig automatsikring, som dem der sidder i gruppe 1, beskytter alene mod overbelastning og kortslutning i den enkelte gruppe. Kombirelæet i gruppe 2 er en RCBO, som samler denne overbelastningsbeskyttelse og en indbygget fejlstrømsbeskyttelse i én og samme komponent. Det betyder, at den gruppe har sin egen selvstændige fejlstrømsbeskyttelse uafhængigt af det centrale HPFI-relæ i gruppe 1. Hvilken løsning der er mest hensigtsmæssig for en given gruppe, bør altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.

Den 4-polede automatsikring på 16 A med C-karakteristik er dimensioneret til en 3-faset gruppe, altså en gruppe der trækker strøm fra alle tre faser plus nul, hvilket typisk bruges til komponenter med et højere effektforbrug. Den 2-polede automatsikring på 10 A dækker derimod en enfaset gruppe, hvor der kun er behov for fase og nul, og passer til grupper med et mere begrænset strømforbrug. Begge har C-karakteristik, hvilket vil sige, at de tåler kortvarige strømstød uden at udløse unødigt, men stadig reagerer hurtigt ved reel overbelastning.

I denne tavle er begge løsninger allerede repræsenteret, så du får erfaring med begge principper i praksis. Gruppe 1 bruger et fælles 4-polet HPFI-relæ til at beskytte flere automatsikringer på én gang, hvilket er en økonomisk løsning, når flere grupper skal dele samme fejlstrømsbeskyttelse. Gruppe 2 bruger i stedet et kombirelæ, hvor fejlstrømsbeskyttelsen sidder direkte på den enkelte gruppe og dermed er uafhængig af resten af tavlen. Valget mellem de to principper afhænger af den konkrete installations opbygning og bør altid fastlægges af en autoriseret elinstallatør.
