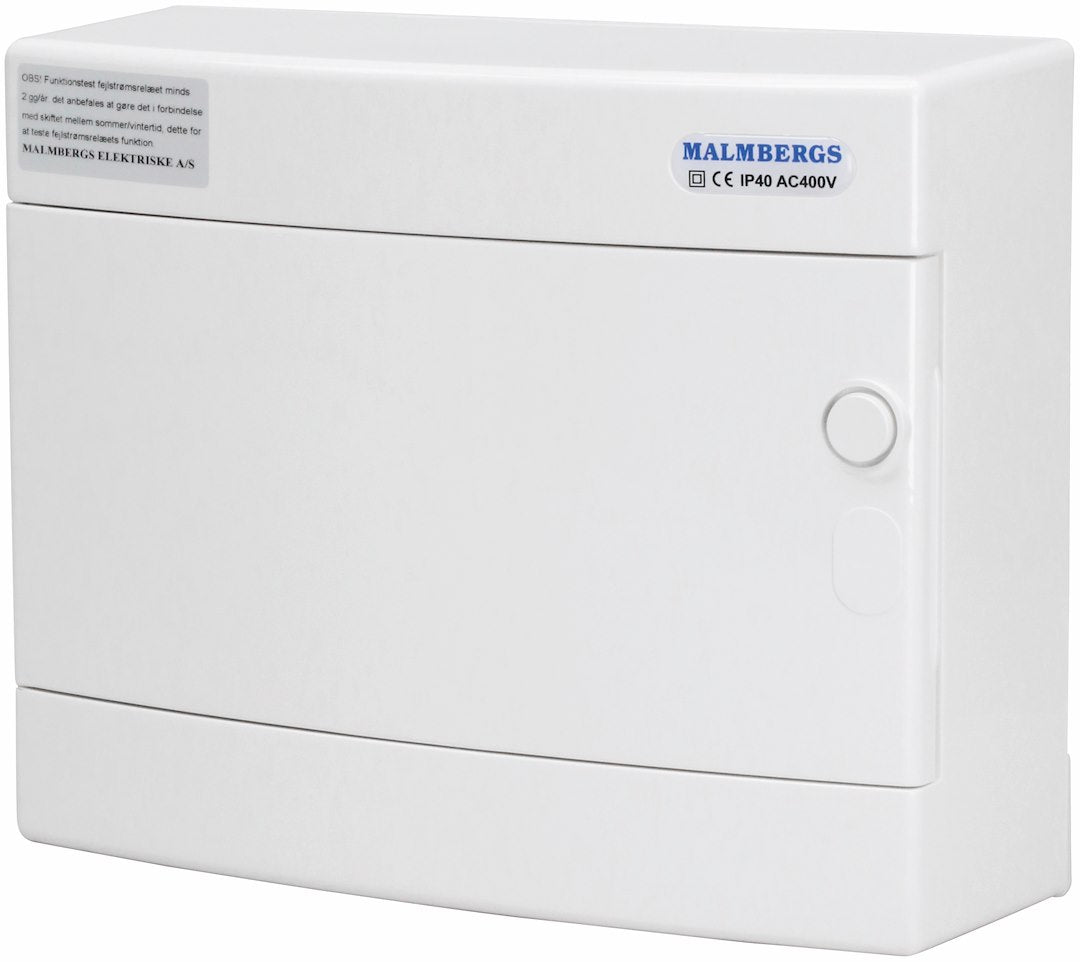

Færdigmonteret gruppetavle - 1xKombi 16A 3P+N + 1xKombi 10A 3P+N + 3xKombi 10A 1P+N
Færdigmonteret gruppetavle - 1xKombi 16A 3P+N + 1xKombi 10A 3P+N + 3xKombi 10A 1P+N
Denne færdigmonterede gruppetavle fra Malmbergs kommer klar til montage med fem kombirelæer fordelt på 1 stk. 16 A 3P+N, 1 stk. 10 A 3P+N og 3 stk. 10 A 1P+N. Alle relæer er af typen RCBO, hvor automatsikring og fejls... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse

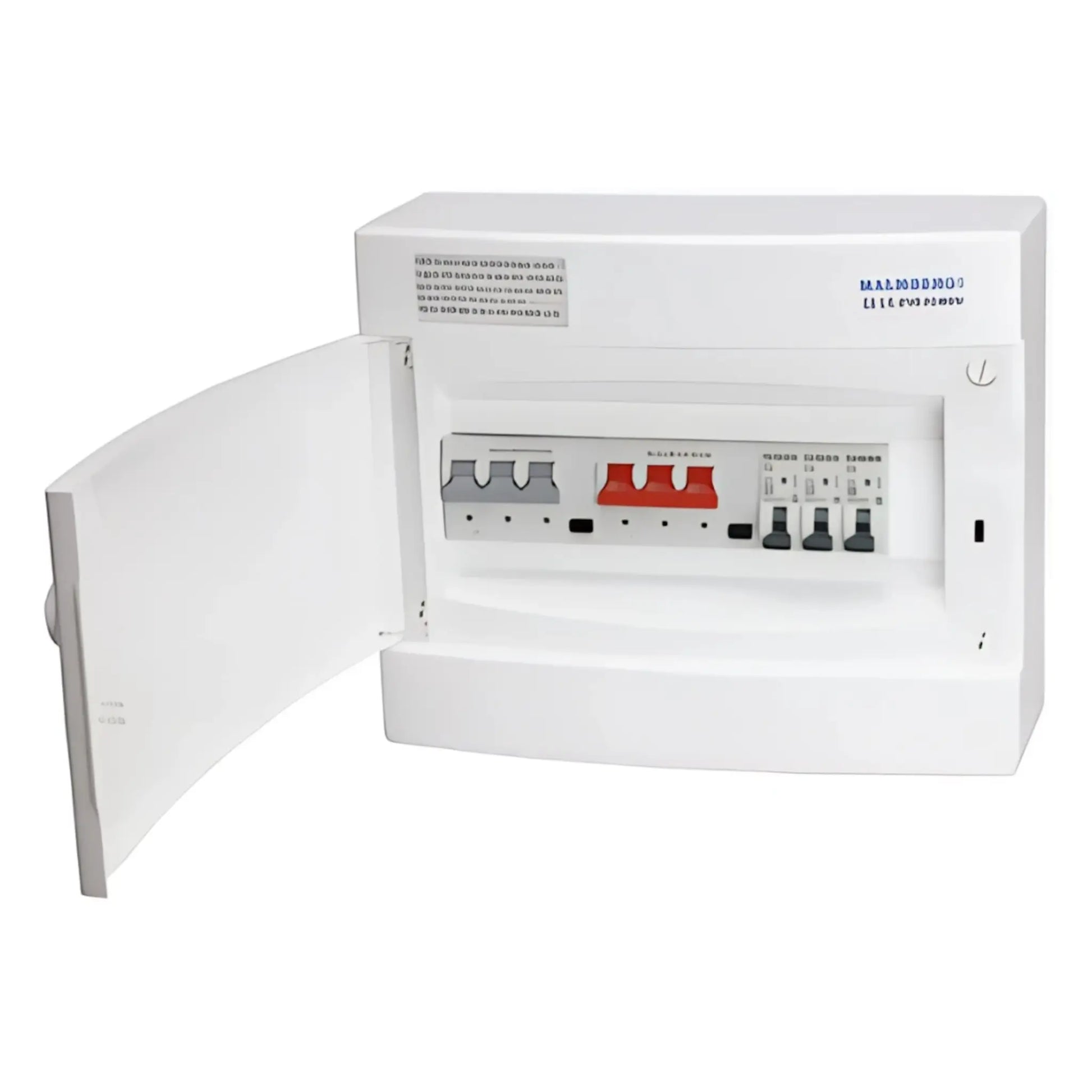

Denne færdigmonterede gruppetavle fra Malmbergs kommer klar til montage med fem kombirelæer fordelt på 1 stk. 16 A 3P+N, 1 stk. 10 A 3P+N og 3 stk. 10 A 1P+N. Alle relæer er af typen RCBO, hvor automatsikring og fejlstrømsbeskyttelse sidder i samme enhed, så hver gruppe er individuelt afsikret og beskyttet mod fejlstrøm. Tavlen er opbygget i henhold til EN 61439-3 og monteret i et halogenfrit kabinet.
Fordi tavlen leveres færdigmonteret, sparer du tiden ved selv at skulle sammensætte og forbinde automatsikringer og fejlstrømsrelæer. Den er velegnet, når en bolig eller mindre erhvervsinstallation skal have en ny gruppetavle med et fast antal grupper, og hvor 16 A og 10 A dækker de aktuelle belastninger. Selve tilslutningen til installationen skal foretages af en autoriseret elektriker.
Fordele ved gruppetavlen
- Kombirelæer (RCBO): 1x16 A 3P+N, 1x10 A 3P+N og 3x10 A 1P+N, hvor hver gruppe har sin egen automatsikring og fejlstrømsbeskyttelse i én komponent
- Aurora-automatsikringer: C-karakteristik og 10 kA brydeevne giver sikker afbrydelse ved både overbelastning og kortslutning
- Fejlstrømsbeskyttelse 30 mA, type A: beskytter mod farlige fejlstrømme på hver enkelt gruppe
- Solid tilslutning: relæerne er forbundet med PVT 6 mm² og en 3-polet samlingsskinne på 10 mm²
- Halogenfrit kabinet: reducerer røgudvikling og giftige gasser ved en eventuel brand
- Tavletype UG6: et fast, gennemtestet kabinet til denne relækombination
Individuel beskyttelse på hver gruppe
Med fem separate kombirelæer er hver gruppe i tavlen beskyttet for sig, så en fejl på ét kredsløb ikke slår hele installationen fra. Det gør tavlen praktisk i boliger, hvor man vil kunne isolere fejlen til det enkelte rum eller den enkelte gruppe, uden at miste strøm i resten af huset. Tavlen har ikke transientbeskyttelse indbygget, så det er værd at have med i overvejelserne, hvis installationen i øvrigt skal beskyttes mod overspænding.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - 1xKombi 16A 3P+N + 1xKombi 10A 3P+N + 3xKombi 10A 1P+N
Hvad får jeg med i denne færdigmonterede gruppetavle?
Tavlen leveres samlet med i alt fem kombirelæer (RCBO'er), som kombinerer automatsikring og fejlstrømsbeskyttelse i én komponent. Konkret er det 1 stk. 16A 3P+N, 1 stk. 10A 3P+N og 3 stk. 10A 1P+N, alle med C-karakteristik og fabrikeret som Aurora-kombirelæer med 10kA brydeevne. Fejlstrømsdelen er 30mA Type A. Komponenterne er monteret i en halogenfri tavle af typen UG6 og tilsluttet med PVT 6 mm² samt en 3-polet samlingsskinne på 10 mm², så du slipper for selv at koble og opsætte gruppetavlen fra bunden.
Hvad betyder det, at komponenterne er "kombirelæer" (RCBO)?
Et kombirelæ, ofte kaldet RCBO, samler funktionen fra en automatsikring og et fejlstrømsrelæ i én enhed. Det betyder, at hver enkelt gruppe i tavlen både er beskyttet mod overbelastning/kortslutning og mod farlige fejlstrømme, uden at man skal montere separate komponenter for hver funktion. Det gør tavlen mere kompakt, og fejlfinding bliver nemmere, fordi en udløst gruppe kan afgrænses til netop den kreds, hvor fejlen opstår.
Hvad betyder Type A på fejlstrømsdelen, og hvorfor er det relevant?
Type A på kombirelæerne fortæller, hvilken slags fejlstrøm relæet reagerer på. Det er den type, der typisk kræves til almindelige boliginstallationer og til apparater med elektronik, hvor der kan opstå pulserende jævnfejlstrøm. Udløsningsniveauet er 30mA, hvilket er det niveau, der normalt anvendes til personbeskyttelse. Den præcise dimensionering og placering af kredse bør altid vurderes af en autoriseret elinstallatør ud fra den samlede installation.
Er tavlen klar til brug, når den er leveret?
Tavlen er færdigmonteret med kombirelæer, samlingsskinne og intern kabling i PVT 6 mm², så det meste arbejde er allerede udført. Tavlen er fremstillet i overensstemmelse med EN 61439-3, som er standarden for lavspændingstavler til distribution i faste installationer. Selve tilslutningen til boligens eller virksomhedens hovedforsyning samt fordelingen af grupperne skal dog stadig udføres og godkendes af en autoriseret elinstallatør.
Hvad er forskellen på kombirelæerne med 3P+N og dem med 1P+N?
Forskellen ligger i antallet af poler. 3P+N-udgaverne (16A og 10A i denne tavle) dækker tre faser plus nul og bruges til 3-fasede forbrugere, mens 1P+N-udgaverne (10A, 3 stk.) dækker én fase plus nul og bruges til almindelige enkeltfasede kredse som stikkontakter og belysning. Hvilken type der skal bruges til hvilken gruppe i en konkret installation, bør altid vurderes og fastlægges af en autoriseret elinstallatør.
Hvad er forskellen på 16A- og 10A-kombirelæet i tavlen?
Amperetallet angiver, ved hvilken strømbelastning kombirelæet afbryder gruppen for at beskytte kablet mod overophedning. 16A-relæet tåler en højere belastning end 10A-relæerne, og valget afhænger derfor af, hvor stor en last den enkelte gruppe skal kunne forsyne. Den korrekte dimensionering af den enkelte gruppe i forhold til kabeltværsnit og forbrug er en sikkerhedsmæssig vurdering, som skal foretages af en autoriseret elinstallatør.
Hvad er forskellen på et kombirelæ (RCBO) og en almindelig automatsikring?
En almindelig automatsikring beskytter alene mod overbelastning og kortslutning, mens et kombirelæ som dem i denne tavle også indeholder fejlstrømsbeskyttelse i samme komponent. Det betyder, at man ikke behøver et separat, fælles fejlstrømsrelæ for flere grupper, men i stedet får individuel fejlstrømsovervågning på hver enkelt gruppe. Fordelen er, at en fejl på én gruppe ikke slår strømmen fra på de øvrige grupper i tavlen, hvilket gør fejlsøgning nemmere og driftssikkerheden højere.
