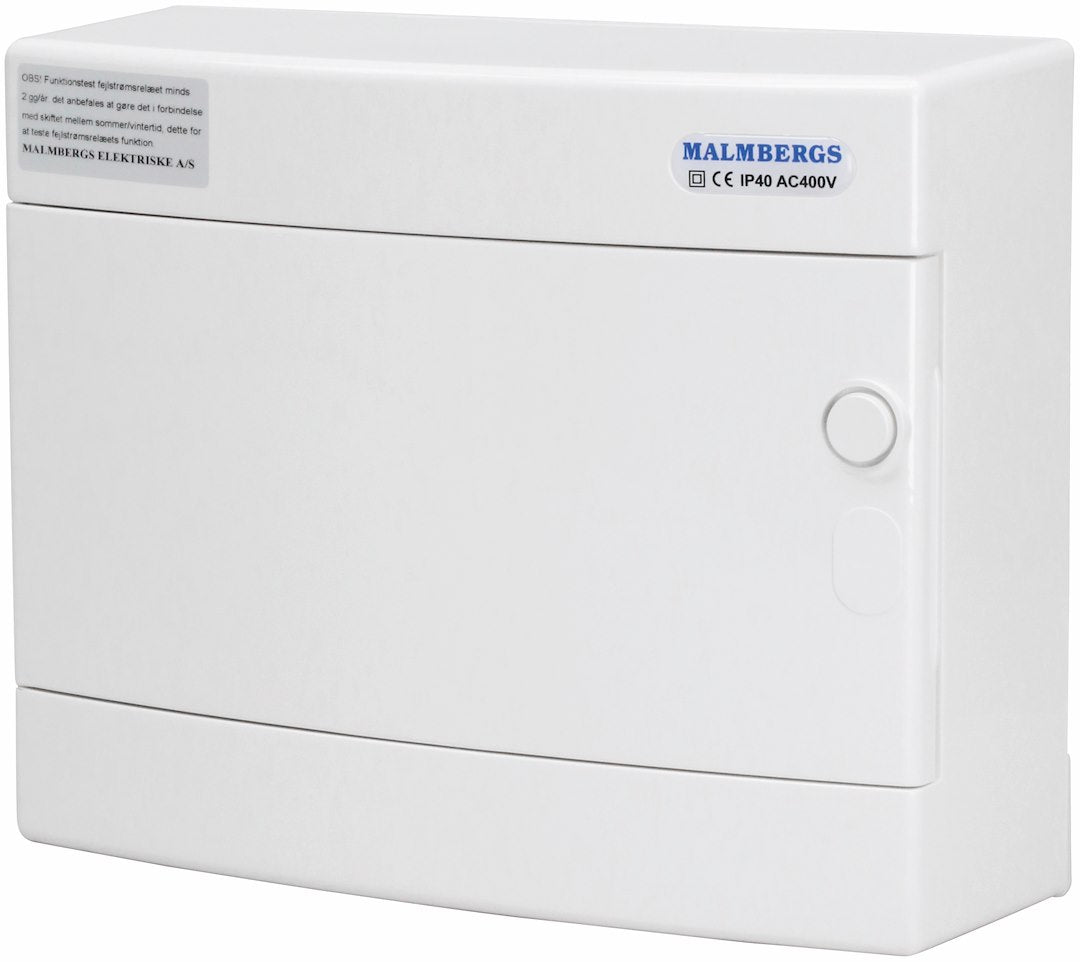

Færdigmonteret gruppetavle - 1xKombi 16A 3P+N + 2xKombi 10A 1P+N + Transient

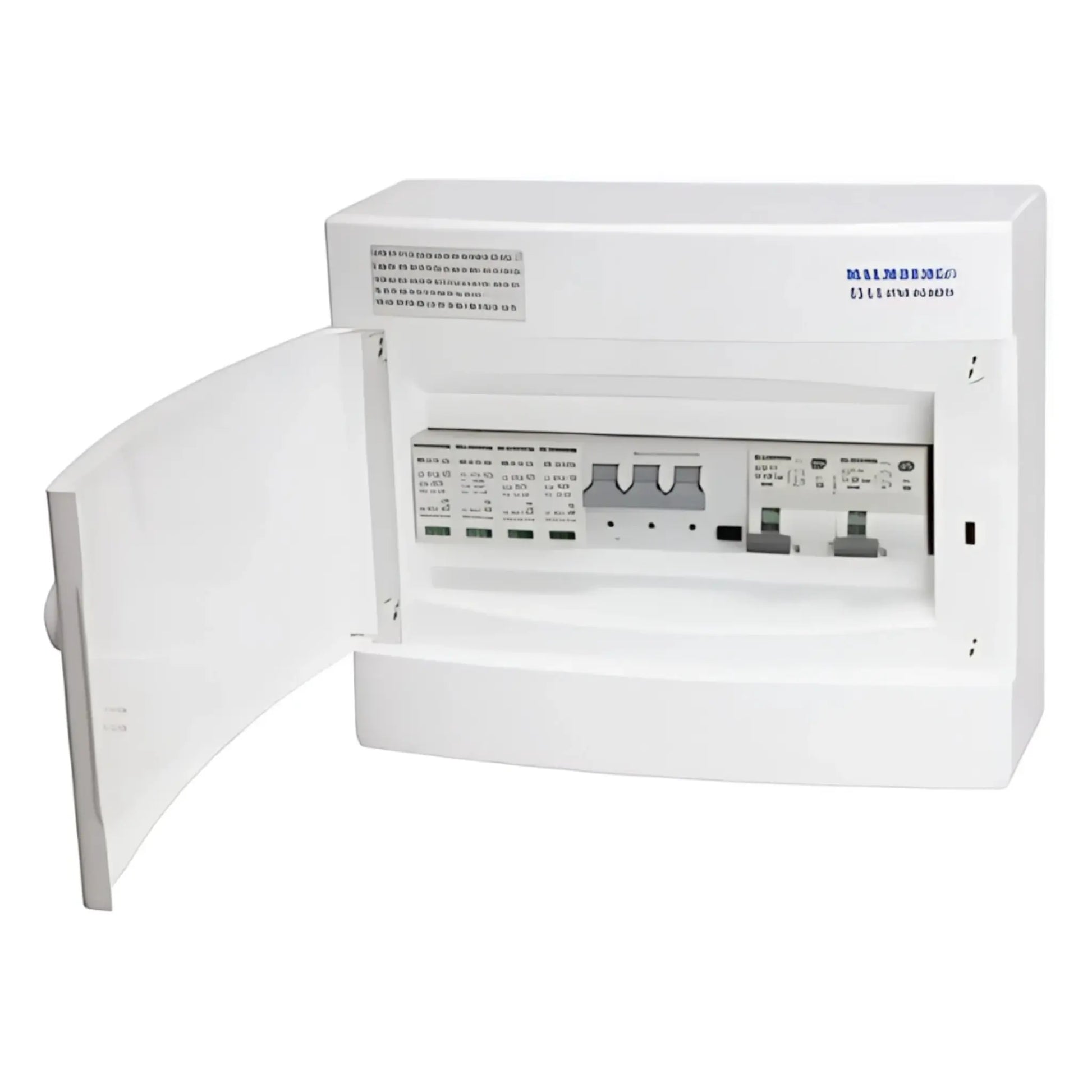

Tavlen er en færdigmonteret gruppetavle fra Malmbergs, bygget op omkring et 4-polet kombirelæ (RCBO) på 16A til 3P+N og to 2-polede kombirelæer (RCBO) på 10A til 1P+N. Derudover er der monteret transientbeskyttelse af typen TT. Det gør tavlen velegnet som en samlet løsning, hvor du både skal have en gruppe til større belastning, for eksempel til et fastere forbrugende apparat, og flere mindre grupper til almindelige stikkontakter eller lys. Fordi det hele sidder monteret og forbundet i forvejen i en UG6-tavle, sparer du tiden med selv at samle komponenterne enkeltvis.

Kabinettet er lavet af halogenfrit materiale, hvilket betyder, at det ikke udvikler de samme skadelige og ætsende røggasser, hvis der skulle opstå brand. Det er en detalje, mange ikke tænker over til dagligt, men som gør en reel forskel i en nødsituation, både for personsikkerheden og for at begrænse følgeskader på installationen omkring tavlen. Tavlen er desuden fremstillet i overensstemmelse med EN 61439-3, som er standarden for lavspændingstavler beregnet til brug af lægfolk.

Et kombirelæ samler automatsikring og fejlstrømsafbryder i én enhed pr. gruppe, i stedet for at du har en fælles HPFI-afbryder og separate automatsikringer for hver gruppe. Det betyder, at hvis der opstår en fejl på én gruppe, er det kun den pågældende gruppe, der slår fra, mens resten af installationen kører videre. I denne tavle er automatsikringerne af typen Aurora med C-karakteristik og en kortslutningsevne på 10kA, og fejlstrømsdelen er 10kA med en følsomhed på 30 mA og af Type A, som fanger både vekselstrøms- og pulserende jævnstrømsfejl. Tilslutningen mellem relæer og automatsikringer er lavet med PVT-ledning på 6 mm² og en 3-polet samleskinne på 10 mm², så du får en ensartet og gennemtestet opbygning fra fabrikken.

Selve tavlen er færdigmonteret og klar til installation, men tilslutning til elinstallationen og idriftsættelse er et arbejde, der skal udføres af en autoriseret elinstallatør. Det gælder generelt for tavlemateriel, fejlstrømsrelæer og automatsikringer, da en forkert tilslutning kan gå ud over både sikkerheden og funktionen af de indbyggede beskyttelsesanordninger. Din elinstallatør kan også vurdere, om tavlens opbygning med 16A 3P+N og 10A 1P+N passer til dit konkrete behov.

Kombirelæet på 16A er 4-polet og dækker 3 faser plus nul, og bruges typisk til grupper med højere belastning, hvor der er behov for tre faser. De to kombirelæer på 10A er 2-polede og dækker 1 fase plus nul, som er den almindelige opbygning til enfasede grupper som stikkontakter og lys. Begge typer er C-karakteristik og fungerer som kombineret automatsikring og fejlstrømsafbryder for netop deres gruppe. Hvilken løsning der passer til dit projekt, afhænger af hvor mange faser og hvilken belastning de enkelte grupper i din installation kræver, og det er noget din elinstallatør konkret kan vurdere.

Tavlen leveres med transientbeskyttelse af typen TT, som er monteret sammen med de øvrige komponenter. Transientbeskyttelse fanger de korte, kraftige spændingsspidser der kan opstå i elnettet, for eksempel ved lynnedslag i nærheden eller når store apparater kobler til og fra. Uden den type beskyttelse kan følsomt elektronisk udstyr i hjemmet, som fjernsyn, computere og hvidevarer med styring, tage skade over tid eller gå i stykker med det samme ved en kraftig spids. Ved at have beskyttelsen indbygget i selve tavlen fra start slipper du for at skulle eftermontere den separat.
