Færdigmonteret gruppetavle - 1xKombi 10A 3P+N + 2xKombi 10A 1P+N + Transient
Færdigmonteret gruppetavle - 1xKombi 10A 3P+N + 2xKombi 10A 1P+N + Transient
Denne færdigmonterede gruppetavle fra Malmberg leveres testet og samlet, så du kan koble den direkte på installationen uden selv at skulle stå for opbygningen. Tavlen er type UG6 og rummer 1 stk. 3P+N kombirelæ på 10 ... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse

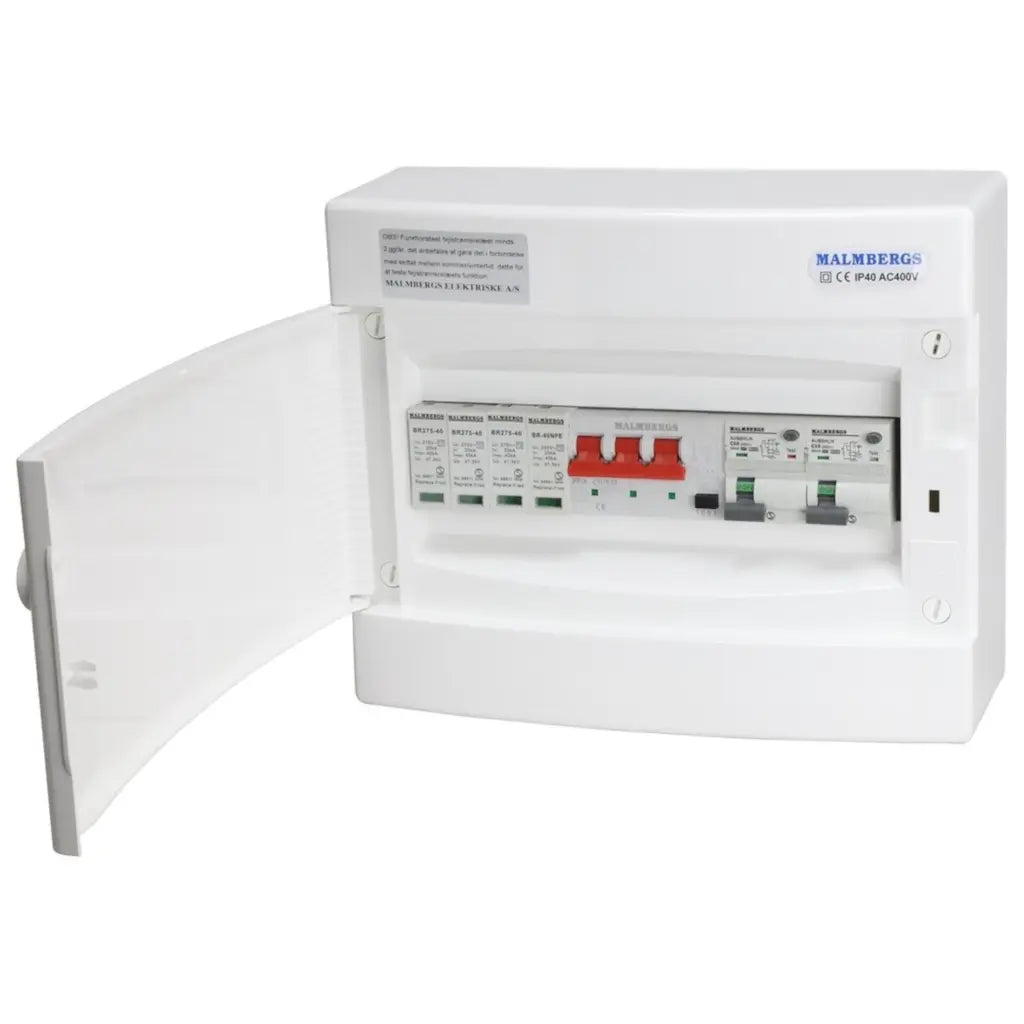

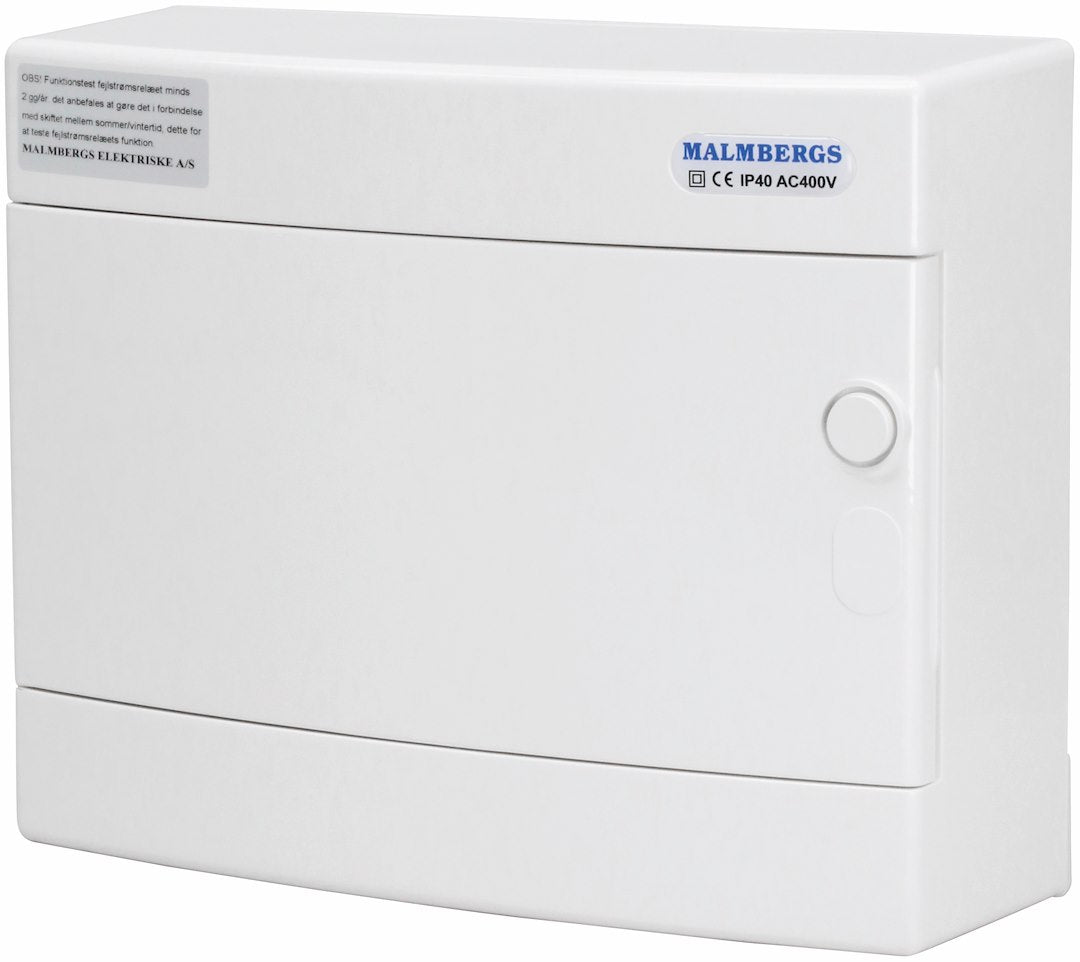

Denne færdigmonterede gruppetavle fra Malmberg leveres testet og samlet, så du kan koble den direkte på installationen uden selv at skulle stå for opbygningen. Tavlen er type UG6 og rummer 1 stk. 3P+N kombirelæ på 10 A samt 2 stk. 1P+N kombirelæer på 10 A, suppleret med transientbeskyttelse mod spændingsspidser.
Kombirelæerne (RCBO) samler automatsikring og fejlstrømsbeskyttelse i én komponent, hvilket gør tavlen velegnet til boliginstallationer, hvor både overbelastning, kortslutning og fejlstrøm skal dækkes uden at fylde med separate komponenter. Det gør den til et praktisk valg, når du udvider eller renoverer gruppetavlen, og elektrikere kan sætte den direkte ind som en samlet løsning i stedet for at stykke komponenterne sammen selv.
Fordele ved gruppetavlen
- Kombirelæer (RCBO): 1 stk. 3P+N 10A og 2 stk. 1P+N 10A samler automatsikring og fejlstrømsrelæ i samme komponent, så du sparer plads i tavlen
- C-karakteristik, 10kA: Tåler høje indkoblingsstrømme og kortslutningsstrømme, hvilket gør den robust ved motorer og andet udstyr med strømstød ved opstart
- Transientbeskyttelse (TT): Beskytter installationen mod spændingsspidser, der kan opstå ved lynnedslag eller kobling i elnettet
- Halogenfri opbygning: Materialerne i tavlen udvikler mindre giftig røg ved en eventuel brand
- Fabriksmonteret iht. EN 61439-3: Automatsikringer og fejlstrømsrelæ er koblet sammen med PVT 6 mm² ledning og en 3-polet samleskinne på 10 mm², så tavlen er klar til direkte tilslutning
Færdig fra fabrikken, klar til montage
Fordi tavlen leveres samlet og afprøvet efter EN 61439-3, slipper du for selv at stå med opbygningen af skinner og relæer på pladen. Kombinationen af 3P+N og 1P+N kombirelæer dækker både enfasede kredse til stikkontakter og belysning samt en trefaset kreds, hvilket gør tavlen relevant til mindre boliginstallationer, hvor der både er brug for almindelige gruppeafgange og en enkelt trefaset afgang, for eksempel til en komfur eller ladestander.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - 1xKombi 10A 3P+N + 2xKombi 10A 1P+N + Transient
Hvad indeholder gruppetavlen, og er den klar til at blive sat i drift?
Tavlen er en færdigmonteret Malmbergs-gruppetavle, fremstillet efter EN 61439-3 og opbygget i en halogenfri kabinet af typen UG6. Den er allerede forsynet med automatsikringer og fejlstrømsrelæ, tilsluttet med PVT-ledning på 6 mm² og en 3-polet samleskinne på 10 mm², så du slipper for selv at koble komponenterne sammen. Konkret indeholder den 1 stk. 4-polet kombirelæ (RCBO) på 10 A til en 3-faset gruppe med nul (3P+N) samt 2 stk. 2-polede kombirelæer (RCBO) på 10 A til enfasede grupper med nul (1P+N). Selve installationen, altså tilslutning til din hovedforsyning og indbygning i el-anlægget, skal udføres af en autoriseret elinstallatør.
Hvad betyder det, at automatsikringerne har C-karakteristik?
Automatsikringerne i tavlen er Aurora-sikringer med 10 kA brydeevne og C-karakteristik. C-karakteristikken gør, at sikringen tåler en kortvarig, højere indkoblingsstrøm, før den udløser, hvilket er praktisk på grupper med motorer, transformatorer eller andet udstyr, der trækker et strømstød ved opstart. Det er en gennemgående standardkarakteristik i danske gruppetavler og gør sikringerne velegnede til de fleste almindelige boliginstallationer.
Hvilken type fejlstrømsrelæ er monteret, og hvad beskytter det mod?
Tavlen har et 2/4-polet fejlstrømsrelæ med en udløsestrøm på 30 mA og en brydeevne på 10 kA, af Type A. Fejlstrømsrelæet overvåger strømmen ud og ind på gruppen og afbryder automatisk, hvis der opstår en fejlstrøm, for eksempel ved en beskadiget ledning eller en fejl i et tilsluttet apparat. Det er den komponent, der reagerer allerhurtigst og dermed er med til at beskytte personer mod elektrisk stød.
Hvad er transientbeskyttelsen (TT), og hvorfor er den relevant?
Tavlen leveres med indbygget transientbeskyttelse af typen TT. Transienter er kortvarige spændingsspidser, som blandt andet kan opstå ved lynnedslag i nærheden eller ved store belastninger, der kobles ind og ud i elnettet. Transientbeskyttelsen leder disse spændingsspidser væk, så følsomt elektronisk udstyr i hjemmet eller på arbejdspladsen belastes mindre, og risikoen for skader på apparater reduceres.
Hvad er forskellen på det 4-polede og de 2-polede kombirelæer i tavlen?
De to typer kombirelæer (RCBO) i tavlen dækker forskellige gruppetyper. Det 4-polede kombirelæ på 10 A med C-karakteristik er beregnet til en 3-faset gruppe med nul (3P+N) og bruges typisk til større installationer som eksempelvis en komfur- eller varmepumpegruppe, der kræver tre faser. De to 2-polede kombirelæer på 10 A, også med C-karakteristik, er beregnet til enfasede grupper med nul (1P+N) og dækker almindelige stikkontakt- eller belysningsgrupper. Begge typer kombinerer overbelastningsbeskyttelse og fejlstrømsbeskyttelse i én komponent, men antallet af poler afgør, hvilken type gruppe de kan tilsluttes til. Den endelige fordeling af grupper bør altid vurderes af en autoriseret elinstallatør ud fra det konkrete anlæg.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
