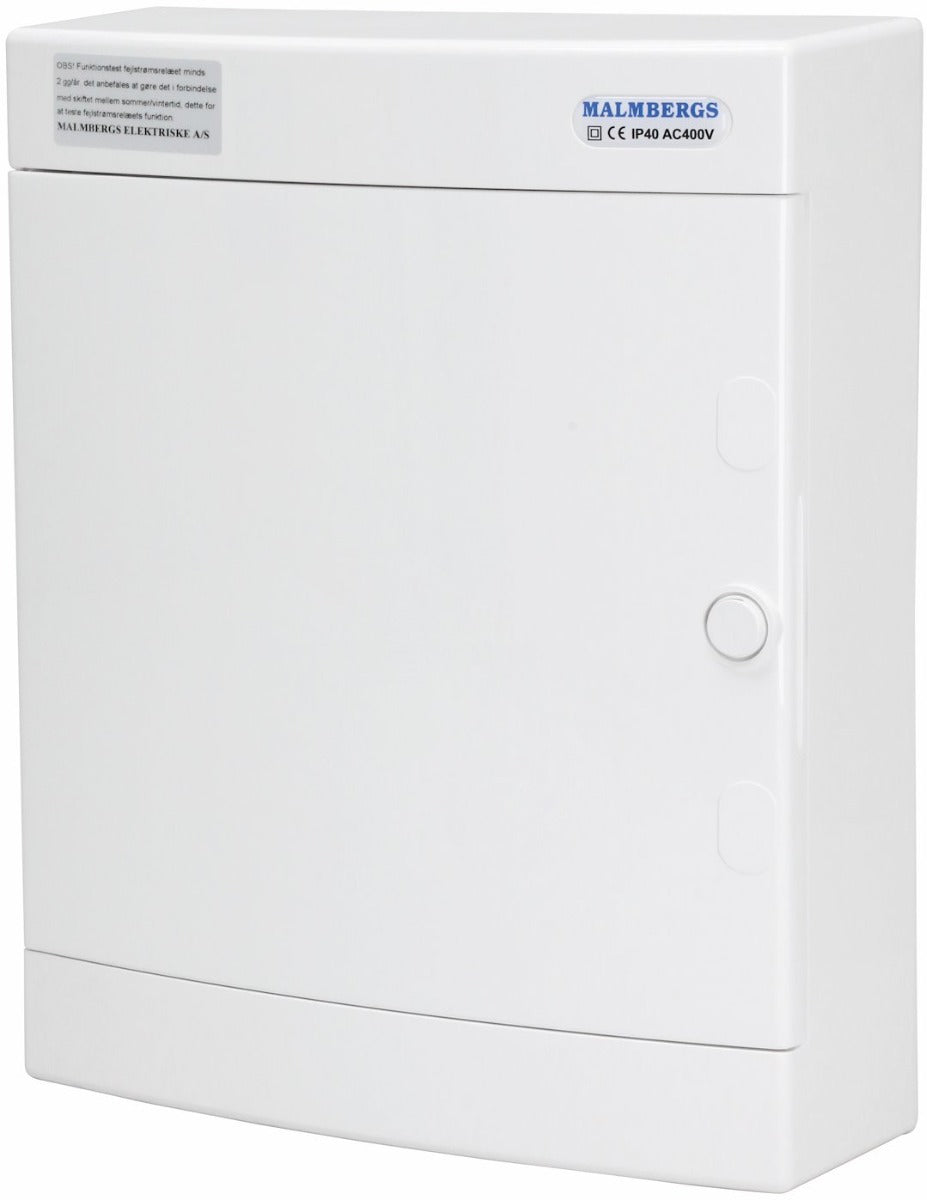

Færdigmonteret gruppetavle – 1x16A 3P+N + 3x10A 1P+N + Transient
Færdigmonteret gruppetavle – 1x16A 3P+N + 3x10A 1P+N + Transient
En færdigmonteret gruppetavle fra Malmbergs, opbygget efter EN 61439-3 og klar til at blive sat direkte ind i installationen. Tavlen rummer 1 x 16A automatsikring 3P+N og 3 x 10A automatsikringer 1P+N, samt indbygget ... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
En færdigmonteret gruppetavle fra Malmbergs, opbygget efter EN 61439-3 og klar til at blive sat direkte ind i installationen. Tavlen rummer 1 x 16A automatsikring 3P+N og 3 x 10A automatsikringer 1P+N, samt indbygget transientbeskyttelse, der skærmer det tilsluttede udstyr mod spændingsspidser.
Tavlen er delt op i to grupper, hver med sit eget fejlstrømsrelæ, så en udløsning i den ene gruppe ikke lægger hele installationen ned. Det gør den velegnet, når du vil adskille fx køkken eller andre tunge forbrugere fra de øvrige stikgrupper i boligen, eller når en elektriker skal have en driftsklar løsning til et nyt eller renoveret anlæg.
Fordele ved gruppetavlen
- Automatsikringer: Aurora-sikringer med 10kA brydeevne og C-karakteristik, så de tåler kortvarige indkoblingsstrømme uden at udløse unødigt, men reagerer hurtigt ved reel overstrøm
- Fejlstrømsbeskyttelse: To HPFI-relæer på 10kA og 30mA, Type A, der beskytter mod både vekselstrøms- og pulserende jævnstrømsfejl
- Transientbeskyttelse: Indbygget TT-beskyttelse, der begrænser spændingsspidser i installationen
- Solid tilslutning: Automatsikringer og fejlstrømsrelæ er koblet med 6 mm² PVT-ledning og en 3-polet samlingsskinne på 10 mm², så du har et gennemført fundament at bygge videre på
- Halogenfri opbygning: Tavlen er monteret i halogenfrit materiale, hvilket reducerer udviklingen af giftige gasser, hvis der skulle opstå brand
To adskilte grupper i samme tavle

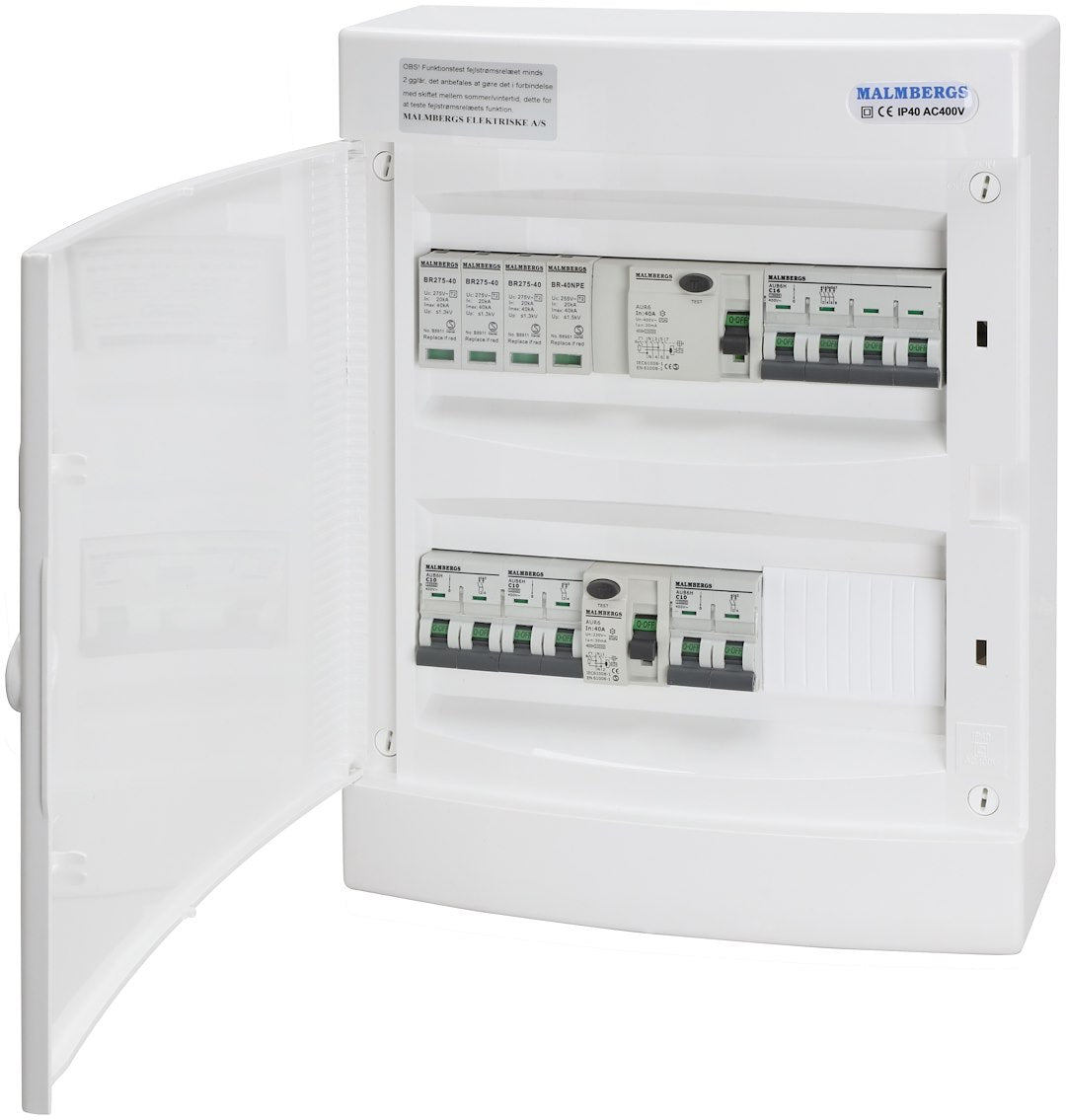

Tavlen er bygget op omkring to selvstændige grupper. Gruppe 1 består af et 4-polet HPFI-relæ på 40A/30mA sammen med en 16A automatsikring 4P og to 10A automatsikringer 2P, mens gruppe 2 har sit eget 2-polede HPFI-relæ på 40A/30mA og en 10A automatsikring 2P. Den opdeling gør det muligt at holde forskellige dele af installationen adskilt, uden at en fejl et sted lægger strømmen ned i hele boligen. Tavlen leveres i type UG12, klar til montage.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 1x16A 3P+N + 3x10A 1P+N + Transient
Hvad indeholder gruppetavlen helt konkret?
Tavlen er delt op i to grupper. Gruppe 1 er bygget op omkring et fejlstrømsrelæ på 40 A, 4-polet, 30 mA, samt en automatsikring på 16 A i 3P+N-udførelse og to automatsikringer på 10 A i 1P+N. Gruppe 2 består af et fejlstrømsrelæ på 40 A, 2-polet, 30 mA, kombineret med endnu en automatsikring på 10 A i 1P+N. Samlet set får du altså 2 fejlstrømsrelæer, 1 automatsikring på 16A (3P+N) og 3 automatsikringer på 10A (1P+N), fordelt så begge grupper er beskyttet af hver deres HPFI. Det gør tavlen velegnet, hvor man har brug for både en 3-faset og flere 1-fasede afgange samlet ét sted.
Hvad vil det sige, at tavlen er "færdigmonteret"?
Det betyder, at Malmbergs har samlet, forbundet og testet tavlen på forhånd, så du slipper for selv at stå med monteringen af de enkelte komponenter. Fejlstrømsrelæerne og automatsikringerne er tilsluttet med 6 mm² PVT-ledning og en 3-polet samlingsskinne på 10 mm², og hele opbygningen følger standarden EN 61439-3 for lavspændingstavler. Kapslingen er af typen UG12 og er halogenfri, hvilket typisk vælges, hvor man ønsker at begrænse udviklingen af skadelige gasser ved en eventuel brand. For dig som installatør betyder det kortere monteringstid på pladsen, fordi det tunge arbejde med opkobling allerede er lavet.
Hvad er transientbeskyttelse, og hvorfor er det relevant i denne tavle?
Transientbeskyttelse er en indbygget funktion, der fanger korte, kraftige spændingsudsving i installationen, for eksempel dem der kan opstå ved lynnedslag i nærheden eller ved kobling af store belastninger i elnettet. Denne gruppetavle har transientbeskyttelse indbygget som en del af opbygningen, hvilket giver et ekstra lag beskyttelse for det udstyr, der er tilsluttet de to grupper, ud over den beskyttelse fejlstrømsrelæerne og automatsikringerne allerede giver mod fejlstrøm og overbelastning.
Hvad er forskellen på det 4-polede og det 2-polede fejlstrømsrelæ i tavlen?
Det 4-polede HPFI-relæ på 40 A sidder i gruppe 1 og er dimensioneret til at dække en installation, hvor der indgår 3-faset forsyning med nul, mens det 2-polede HPFI-relæ på 40 A i gruppe 2 dækker en 1-faset del af installationen. Begge er 30 mA Type A og udløser altså ved samme følsomhed over for fejlstrøm, forskellen ligger i, hvor mange faser og ledere de er beregnet til at overvåge. Hvilken gruppe der skal bruges til hvilke afgange i din konkrete installation, bør altid vurderes og fastlægges af en autoriseret elinstallatør.
Hvad er forskellen på automatsikringen på 16 A og de tre automatsikringer på 10 A?
Automatsikringen på 16 A sidder i 3P+N-udførelse i gruppe 1 og er beregnet til en 3-faset afgang, mens de tre automatsikringer på 10 A sidder i 1P+N-udførelse og dækker enkeltfasede afgange fordelt mellem de to grupper. Alle automatsikringerne har C-karakteristik, hvilket betyder, at de er lidt mere tolerante over for kortvarige strømstød end en B-karakteristik, for eksempel ved opstart af motorer eller andet udstyr med et højt startstrømtræk. Den præcise fordeling af, hvilke forbrugere der skal sidde på 16 A-gruppen, og hvilke der skal sidde på 10 A-afgangene, bør en autoriseret elinstallatør stå for ud fra den samlede installation.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
