Færdigmonteret gruppetavle – 2x16A 3P+N + 3x10A 1P+N + 1xKombi 10A 1P+N + Transient

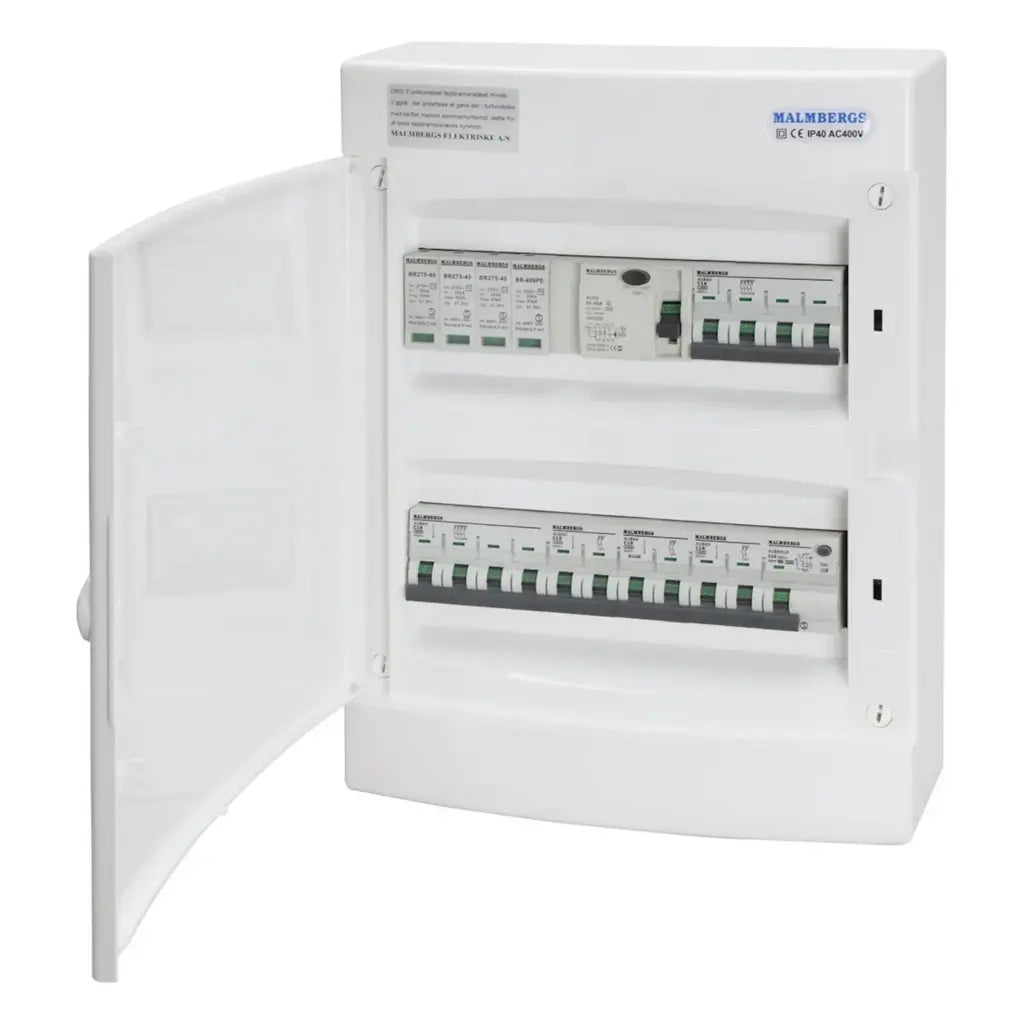

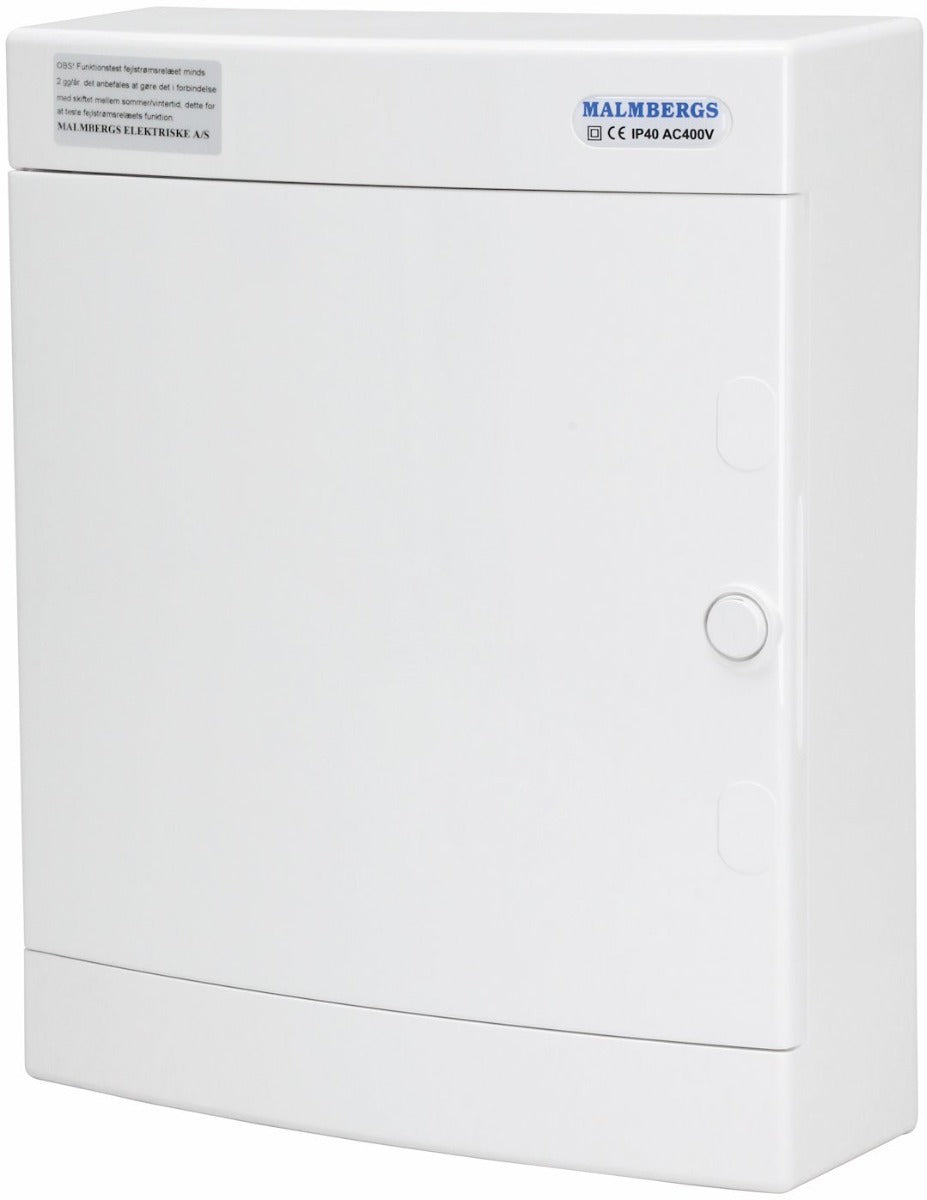

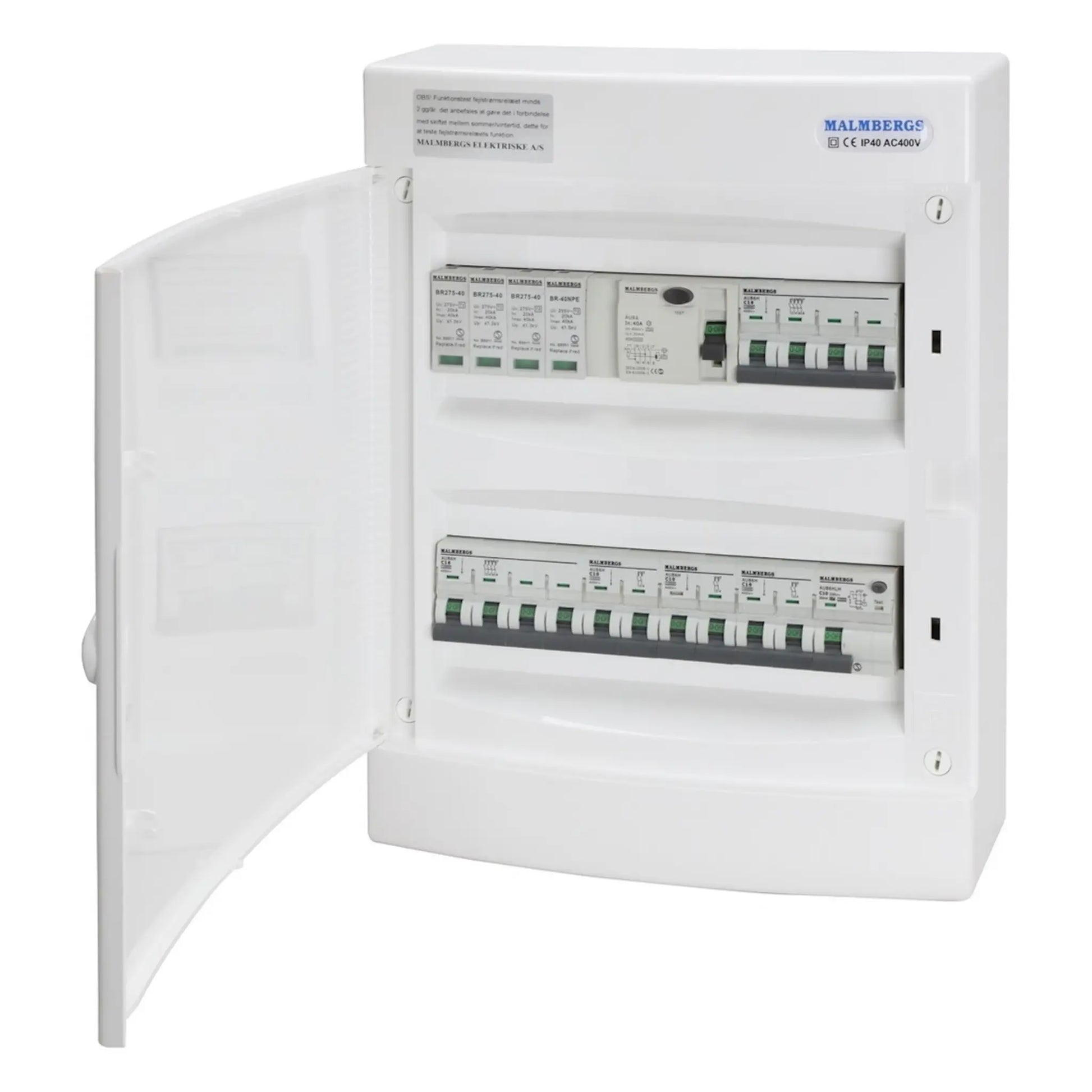

Tavlen leveres færdigmonteret i en halogenfri kabinet af typen UG12, så du slipper for selv at samle og tilslutte komponenterne. Den er bestykket med et 4-polet HPFI-relæ på 40 A med 30 mA udløsning af Type A, to automatsikringer på 16 A 3P+N med C-karakteristik, tre automatsikringer på 10 A 1P+N med C-karakteristik og et separat kombirelæ (RCBO) på 10 A 1P+N. Alle komponenter er koblet sammen med 6 mm² ledning og en 3-polet samlingsskinne på 10 mm², og tavlen er fremstillet efter standarden EN 61439-3 for lavspændingstavler. Du skal blot have en autoriseret elinstallatør til at tilslutte til din hovedforsyning og fordele grupperne ud til dine installationer.

Transientbeskyttelsen fanger korte, kraftige spændingsspidser i installationen, for eksempel fra lynnedslag i nærheden eller udsving på elnettet, inden de når frem til dine apparater og elektronik. Det er en ekstra beskyttelseslag oven i den almindelige fejlstrøms- og overbelastningsbeskyttelse, og den er tænkt til at give en mere robust installation i boliger og erhverv, hvor følsomt udstyr som computere, alarmer og styringer er tilsluttet.

Tavlen er delt op i to grupper. Den første gruppe beskyttes af HPFI-relæet og rummer de to 16 A 3P+N sikringer samt de tre 10 A 1P+N sikringer, mens den anden gruppe kører selvstændigt via kombirelæet. Automatsikringerne har C-karakteristik, hvilket betyder, at de er indstillet til at reagere lidt langsommere ved kortvarige strømstød end en B-sikring, hvilket passer godt til grupper med motorer eller andet udstyr med et højere startstrømsforbrug. Den præcise fordeling af dine el-installationer på de to grupper bør altid vurderes af en autoriseret elinstallatør.

De tre automatsikringer på 10 A i gruppe 1 beskytter kun mod overbelastning og kortslutning, mens selve fejlstrømsbeskyttelsen for denne gruppe varetages af det fælles HPFI-relæ på 40 A. Kombirelæet (RCBO) på 10 A i gruppe 2 har derimod fejlstrømsbeskyttelse indbygget i selve komponenten og fungerer derfor helt uafhængigt af tavlens HPFI-relæ. Det gør kombirelæet velegnet, hvis du ønsker en gruppe, der er beskyttet separat og ikke slår fra sammen med resten af installationen, hvis der opstår en fejlstrøm et andet sted i tavlen. Den konkrete anvendelse og placering af grupperne bør altid vurderes af en autoriseret elinstallatør.

De to typer er beregnet til forskellige formål og er ikke ombyttelige efter behag. De 16 A 3P+N sikringer er 4-polede og dækker tre faser plus nul, hvilket typisk bruges til trefaset udstyr med et højere effektbehov, mens de 10 A 1P+N sikringer er enfasede og passer til almindelige grupper som stikkontakter og belysning. Hvilken sikringstype en given installation skal tilsluttes, afhænger af udstyrets faseantal og strømbehov, og det er en vurdering, som altid bør foretages af en autoriseret elinstallatør.

Det giver en mere robust opdeling af installationen. Med et fælles HPFI-relæ på gruppe 1 vil en fejlstrøm på en af de fem sikringer i den gruppe slå strømmen fra for hele gruppen på én gang, hvilket er en almindelig og velafprøvet løsning. Kombirelæet på gruppe 2 fungerer derimod som sin egen selvstændige enhed med indbygget fejlstrømsbeskyttelse, så en fejl i den ene gruppe ikke nødvendigvis påvirker den anden. Det giver dig mulighed for at holde kritiske kredse adskilt fra resten af installationen, men den endelige fordeling af grupperne bør altid ske i samråd med en autoriseret elinstallatør.
