Færdigmonteret gruppetavle – 1x16A 3P+N + 6x 10A 1
Færdigmonteret gruppetavle – 1x16A 3P+N + 6x 10A 1
Denne færdigmonterede gruppetavle fra Malmbergs leveres med 1 stk. 16A 3P+N automatsikring og 6 stk. 10A automatsikringer, monteret i en halogenfri kapsling af typen UG18. Tavlen er fremstillet i henhold til EN 61439-... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse

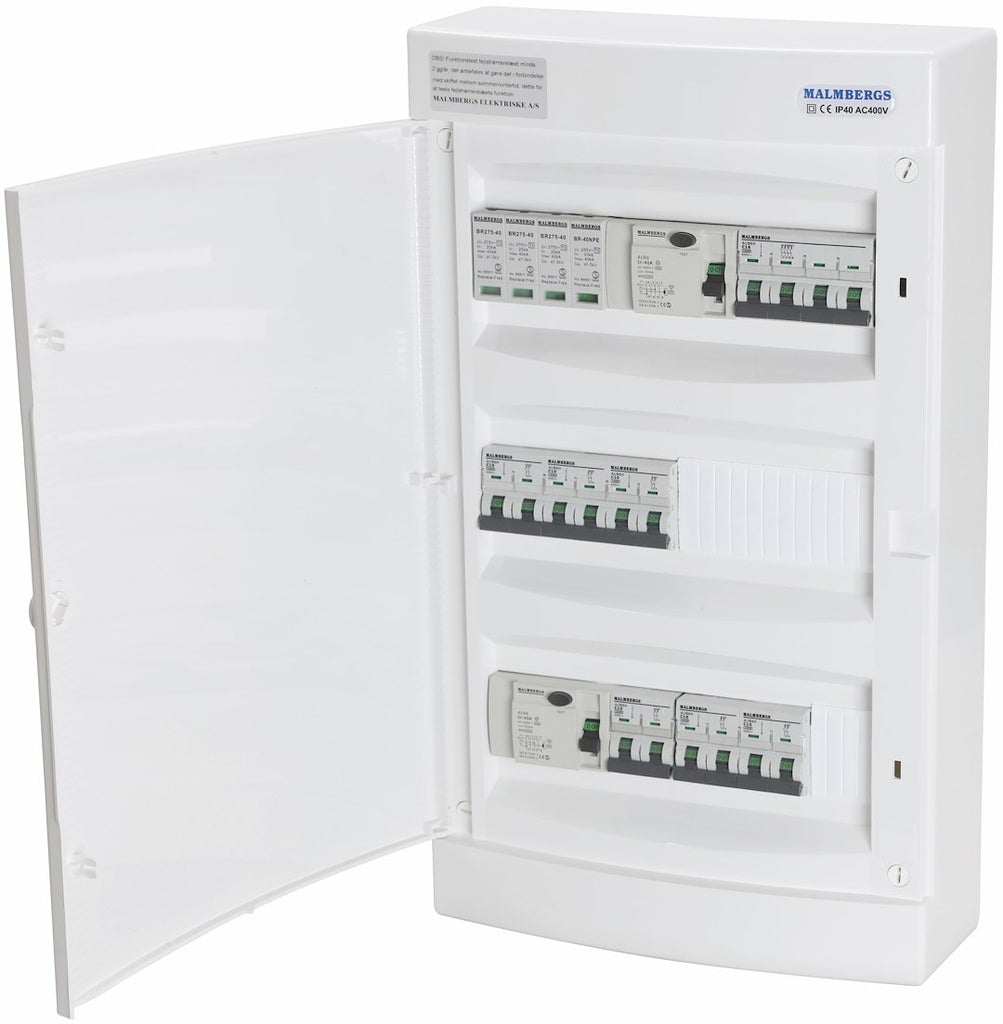

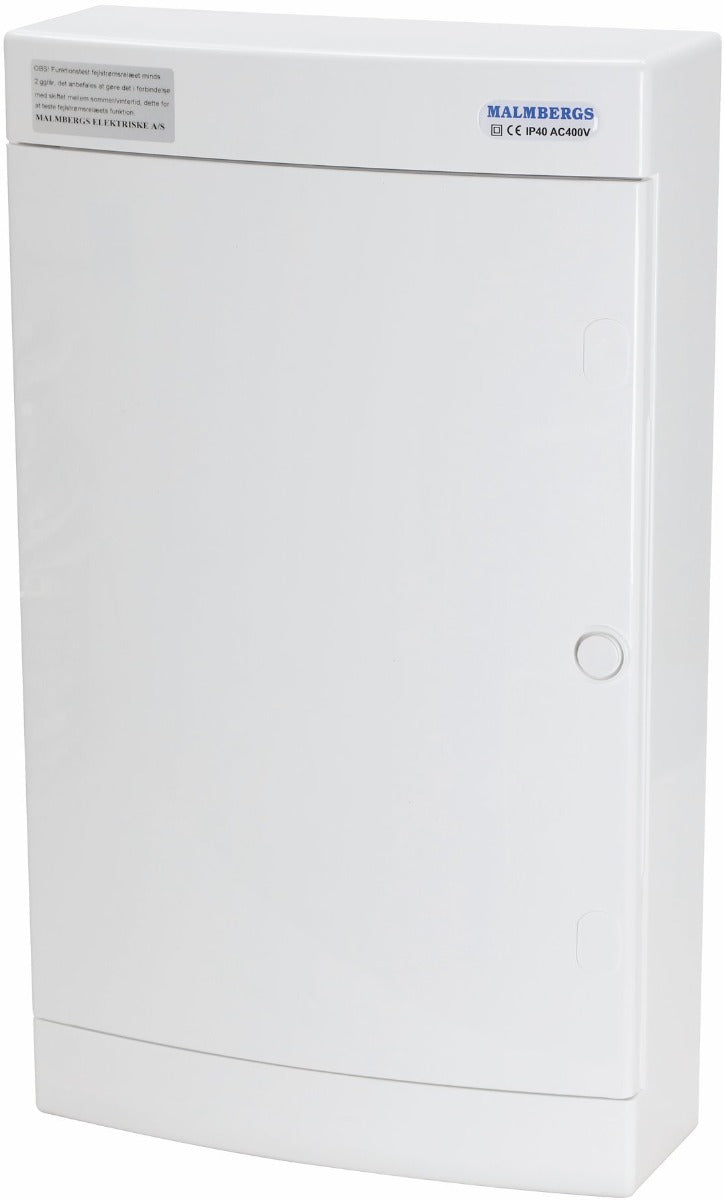

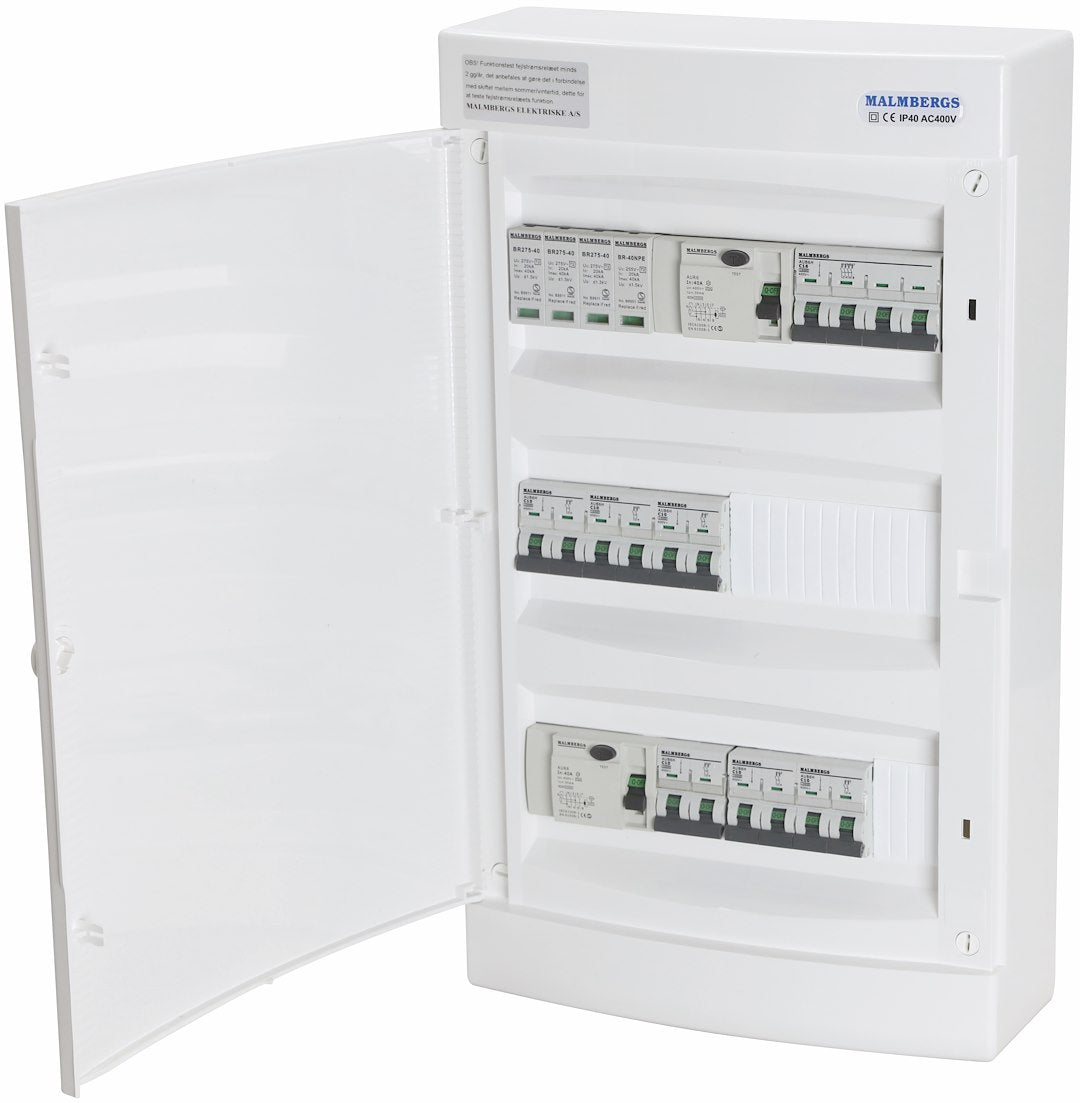

Denne færdigmonterede gruppetavle fra Malmbergs leveres med 1 stk. 16A 3P+N automatsikring og 6 stk. 10A automatsikringer, monteret i en halogenfri kapsling af typen UG18. Tavlen er fremstillet i henhold til EN 61439-3 og kommer færdigsamlet, så du slipper for selv at koble komponenterne sammen.
Den er velegnet til boliger og mindre erhvervsinstallationer, hvor strømmen skal fordeles ud på flere grupper med hver sin fejlstrømsbeskyttelse. Fordelingen på to selvstændige grupper med hver sit HPFI-relæ betyder, at en fejl i den ene gruppe ikke lægger hele installationen ned.
Fordele ved denne gruppetavle
- Færdigmonteret: Automatsikringer og fejlstrømsrelæer er tilsluttet med 6 mm² PVT-ledning og en 3-polet samlingsskinne på 10 mm², klar til indkobling.
- To grupper med HPFI: 2 stk. 4-polede fejlstrømsrelæer på 40A, 30 mA, Type A giver separat fejlstrømsbeskyttelse til hver af de to grupper.
- Automatsikringer med C-karakteristik: Aurora-sikringer med 10 kA og C-karakteristik tåler kortvarige indkoblingsstrømme uden at udløse unødigt.
- Transientbeskyttelse: Tavlen har indbygget transientbeskyttelse til TT-jordingssystemer, som beskytter installationen mod kortvarige overspændinger.
- Halogenfri opbygning: Kapslingen (UG18) er halogenfri, hvilket begrænser udviklingen af giftige gasser, hvis der opstår brand.
To selvstændige grupper i én tavle
Tavlen er delt i to grupper, som hver har sit eget HPFI-relæ på 40A/30mA. Gruppe 1 rummer automatsikringen på 16A 3P+N samt tre af 10A-sikringerne, mens gruppe 2 rummer de resterende tre 10A-sikringer. Den opdeling gør det muligt at fordele belastningen fornuftigt og holde fejl isoleret til den enkelte gruppe, i stedet for at hele installationen mister strømmen på én gang.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 1x16A 3P+N + 6x 10A 1
Hvad får jeg med i denne færdigmonterede gruppetavle?
Tavlen fra Malmbergs er af tavletype UG18 og leveres helt færdigmonteret, så du slipper for selv at samle komponenterne. Den er bygget op i halogenfrit materiale og fremstillet efter standarden EN 61439-3, som gælder for fordelingstavler. Indeni finder du to selvstændige grupper, der hver har sit eget HPFI-relæ på 40A 4P, 30mA, Type A og 10kA. Gruppe 1 rummer desuden en automatsikring på 16A 3P+N samt tre automatsikringer på 10A, mens gruppe 2 har tre automatsikringer på 10A. Automatsikringerne er af mærket Aurora med 10kA og C-karakteristik, hvilket betyder, at de reagerer hurtigt ved kortslutning og overstrøm. Alle komponenter er tilsluttet med PVT-kabel på 6 mm² og en 3-polet samlingsskinne på 10 mm², og tavlen har desuden transientbeskyttelse til et TT-jordingssystem.
Hvad betyder det, at tavlen er halogenfri og fremstillet efter EN 61439-3?
Halogenfrit materiale bruges, fordi det ved brand afgiver færre giftige og korroderende gasser end almindelig plast, hvilket er en fordel både for personsikkerhed og for det øvrige el-materiel i nærheden. EN 61439-3 er standarden for fordelingstavler, og den stiller krav til opbygning, isolationsafstande og mærkning, så du får en tavle bygget efter en anerkendt norm for denne type produkt.
Hvorfor er tavlen delt op i to grupper med hvert sit HPFI-relæ?
Ved at have to separate HPFI-relæer på 40A 4P, 30mA, Type A, ét pr. gruppe, undgår du at hele installationen kobler fra, hvis der opstår en fejlstrøm i den ene del af boligen eller erhvervslokalet. Udløser relæet i gruppe 1, kører gruppe 2 videre uforstyrret, og omvendt. Det giver en mere robust installation, hvor et enkelt problem ikke lægger alt strøm ned på én gang.
Hvad betyder Type A på fejlstrømsrelæerne?
Type A betyder, at relæerne reagerer både på almindelige vekselstrøms-fejlstrømme og på pulserende jævnstrøms-fejlstrømme. Det gør dem velegnede til moderne installationer, hvor der ofte sidder apparater med elektronik, som fx opladere, frekvensstyrede hvidevarer og andet udstyr, der kan give denne type fejlstrøm.
Hvad er forskellen på gruppe 1 og gruppe 2 i tavlen?
Gruppe 1 er den mest udbyggede af de to. Ud over sit eget HPFI-relæ på 40A 4P, 30mA indeholder den en automatsikring på 16A 3P+N samt tre automatsikringer på 10A. Gruppe 2 har ligeledes sit eget HPFI-relæ, men kun tre automatsikringer på 10A og ingen 3-faset sikring. Forskellen betyder, at gruppe 1 kan dække et forbrug, der kræver 3 faser, mens gruppe 2 udelukkende er indrettet til almindelige enfasede grupper.
Skal jeg vælge 16A 3P+N automatsikringen eller en af de seks 10A automatsikringer til min gruppe?
Det afhænger helt af, hvad der skal tilsluttes. 16A 3P+N automatsikringen er beregnet til en 3-faset belastning, mens de seks 10A automatsikringer (1P+N) dækker almindelige enfasede grupper som stikkontakter og belysning. Hvilken sikring der skal bruges til hvilket formål i din konkrete installation, bør altid vurderes og fastlægges af en autoriseret elinstallatør, da det er sikkerhedskritisk udstyr.
