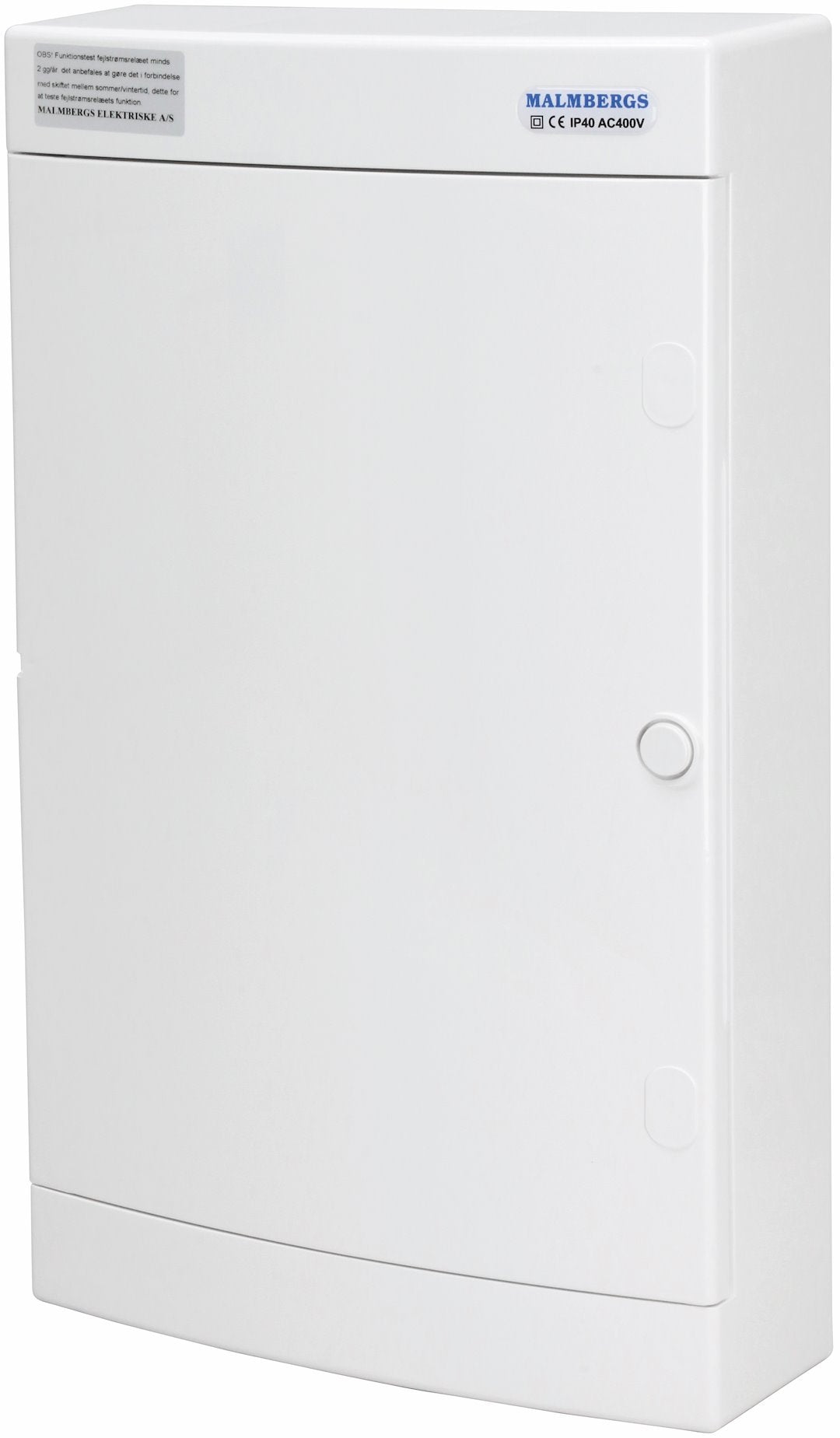

Færdigmonteret gruppetavle – 2x16A 3P+N + 1x10A 3P+N + 5x 10A 1P+N + Transient
Færdigmonteret gruppetavle – 2x16A 3P+N + 1x10A 3P+N + 5x 10A 1P+N + Transient
Denne færdigmonterede gruppetavle fra Malmberg leverer to komplette grupper med i alt 2 stk. 16A og 6 stk. 10A automatsikringer, hver gruppe bagsikret med et 4-polet HPFI-relæ på 40A og 30 mA. Tavlen er samlet og test... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle fra Malmberg leverer to komplette grupper med i alt 2 stk. 16A og 6 stk. 10A automatsikringer, hver gruppe bagsikret med et 4-polet HPFI-relæ på 40A og 30 mA. Tavlen er samlet og testet på fabrik efter EN 61439-3, så du slipper for selv at stå med komponentmontage og opkobling.
Den er tænkt til boliger og mindre erhverv, hvor du skal have styr på fordelingen af strøm til flere kredse med både fejlstrøms- og overspændingsbeskyttelse på plads fra start. Med to HPFI-grupper kan du adskille fx lys, stikkontakter og faste installationer, så en fejl på den ene gruppe ikke lægger hele boligen ned.
Fordele ved gruppetavlen
- Automatsikringer: 2 stk. 16A og 1 stk. 10A i 3P+N samt 5 stk. 10A i 1P+N, alle med C-karakteristik og 10 kA brydeevne til effektiv beskyttelse mod overstrøm
- Fejlstrømsbeskyttelse: 2 stk. 4-polet HPFI-relæ på 40A, 30 mA, type A, ét pr. gruppe, så fejl isoleres til den enkelte gruppe
- Transientbeskyttelse: Indbygget beskyttelse mod overspænding i TT-systemer, der kan opstå ved fx lynnedslag i nærheden
- Halogenfri opbygning: Tavlen er monteret i halogenfrit materiale, hvilket begrænser udviklingen af giftige røggasser ved en eventuel brand
- Solid tilslutning: Fejlstrømsrelæ og automatsikringer forbindes med 6 mm² PVT-ledning og en 3-polet samlingsskinne på 10 mm², så tavlen kan bære belastningen i hverdagen
Klar til montage, uden ekstra komponentkøb
Tavlen er bygget op som tavletype UG18 og leveres helt færdigmonteret, så du kun skal have den sat op og tilsluttet installationen. Det gør den til et praktisk valg, når du renoverer eltavlen i en bolig eller skal etablere nye grupper med fejlstrøms- og overspændingsbeskyttelse samlet i én løsning.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 2x16A 3P+N + 1x10A 3P+N + 5x 10A 1P+N + Transient
Hvad indeholder denne gruppetavle, og hvad kan den bruges til?

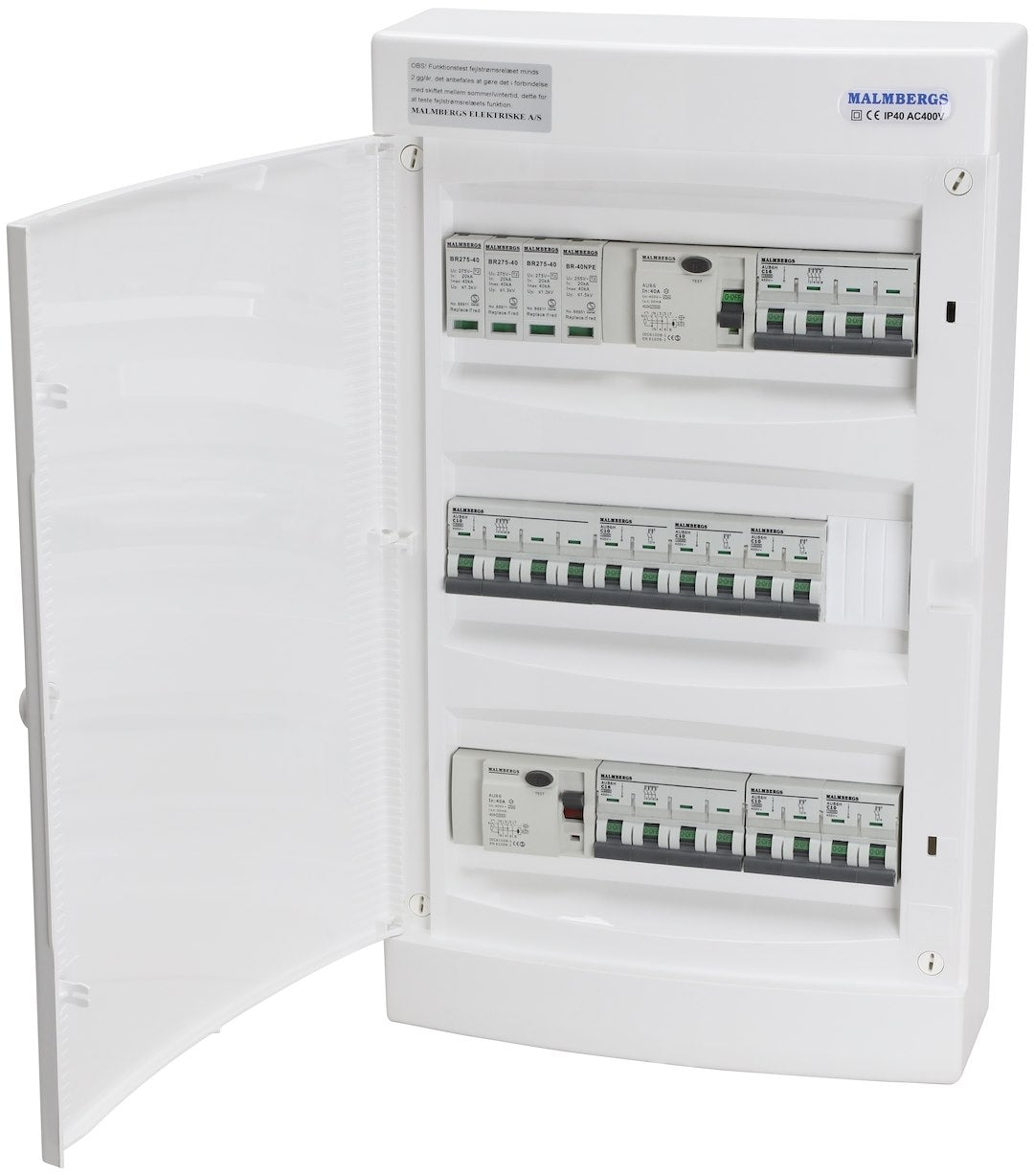

Tavlen fra Malmbergs er bygget op med to gruppeafsnit, der hver har sit eget fejlstrømsrelæ (HPFI) på 40A, 4-polet med 30 mA udløsning, type A. Gruppe 1 er udstyret med en automatsikring på 16A 3P+N, en på 10A 3P+N og tre stk. 10A 1P+N, mens gruppe 2 har en 16A 3P+N og to stk. 10A 1P+N. Samlet giver det 2 stk. 16A 3P+N, 1 stk. 10A 3P+N og 5 stk. 10A 1P+N automatsikringer, alle med C-karakteristik og 10kA kortslutningsevne. Der er desuden monteret transientbeskyttelse, så tavlen fungerer som det centrale fordelingspunkt for både enfasede og trefasede kredse i en installation.
Hvad betyder det, at tavlen er "færdigmonteret"?
Det betyder, at alle komponenter, HPFI-relæer, automatsikringer og transientbeskyttelse, allerede er monteret og forbundet indbyrdes, inden tavlen forlader fabrikken. Fejlstrømsrelæerne og automatsikringerne er tilsluttet med PVT-ledning på 6 mm² samt en 3-polet samleskinne på 10 mm². Tavlen er af typen UG18 og opbygget i halogenfrit materiale i overensstemmelse med EN 61439-3. I praksis sparer det tid ved opsætningen, fordi den indvendige opkobling af komponenterne ikke skal udføres separat.
Hvad er transientbeskyttelsen, og hvorfor sidder den i tavlen?
Transientbeskyttelsen (TT) fanger kortvarige spændingsspidser i installationen, for eksempel fra lynnedslag i nærheden eller store belastninger, der kobler til og fra. Uden den kan følsomt elektronisk udstyr i hjemmet eller på arbejdspladsen tage skade over tid. Fordi beskyttelsen allerede sidder i tavlen, er den en integreret del af fordelingen fra starten, i stedet for at skulle eftermonteres separat.
Hvorfor er der to HPFI-relæer i tavlen, og hvad gør de?
De to HPFI-relæer, hver på 40A, 4-polet og med 30 mA udløsning type A, er fordelt så hvert af de to gruppeafsnit har sin egen fejlstrømsbeskyttelse. Det betyder, at en fejl i den ene gruppe udløser det tilhørende relæ uden nødvendigvis at slå strømmen fra i den anden gruppe. Type A-relæer registrerer både vekselstrøms- og pulserende jævnstrømsfejl, hvilket er relevant, fordi flere moderne apparater i dag har elektronik indbygget.
Hvad er forskellen på de 16A 3P+N og de 10A 1P+N automatsikringer i tavlen?
De to typer dækker forskellige slags kredse. 3P+N-sikringerne (16A og 10A) er trefasede og bruges typisk til større forbrugere, hvor der er behov for alle tre faser samtidig, mens 1P+N-sikringerne på 10A er enfasede og dækker de almindelige kredse med stikkontakter og belysning. Begge typer har C-karakteristik, hvilket betyder, at de tåler et kortvarigt højere indkoblingsstød, før de udløser ved overstrøm. Den konkrete fordeling af kredse i en given installation bør altid vurderes af en autoriseret elinstallatør.
Hvad er forskellen på Gruppe 1 og Gruppe 2 i tavlen?
Gruppe 1 rummer flest kredse: en 16A 3P+N, en 10A 3P+N og tre stk. 10A 1P+N automatsikringer, alle bag sit eget HPFI-relæ. Gruppe 2 er mindre og består af en 16A 3P+N og to stk. 10A 1P+N automatsikringer, ligeledes med eget HPFI-relæ. Opdelingen i to selvstændige grupper betyder, at en fejl eller udløsning i den ene gruppe ikke nødvendigvis påvirker strømforsyningen i den anden, hvilket giver en mere robust fordeling i installationen.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
