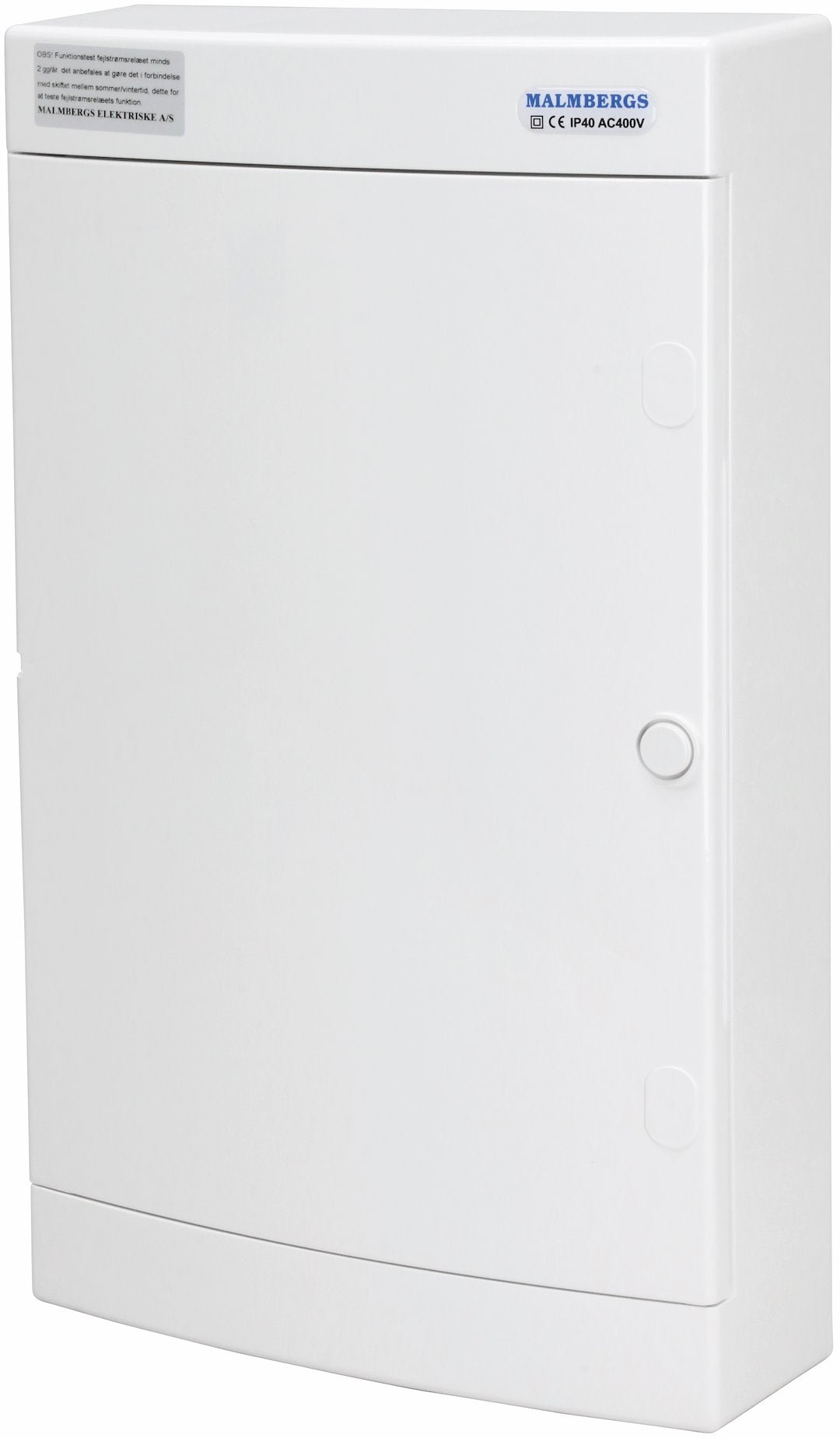

Færdigmonteret gruppetavle – 2x16A 3P+N + 2x10A 3P+N + 4x10A 1P+N + Transient
Færdigmonteret gruppetavle – 2x16A 3P+N + 2x10A 3P+N + 4x10A 1P+N + Transient
Denne færdigmonterede gruppetavle fra Malmbergs er sat sammen efter EN 61439-3 og leveres monteret i en halogenfri tavle, klar til at blive koblet på installationen. Den rummer to komplette grupper med i alt 2x16A 3P+... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse

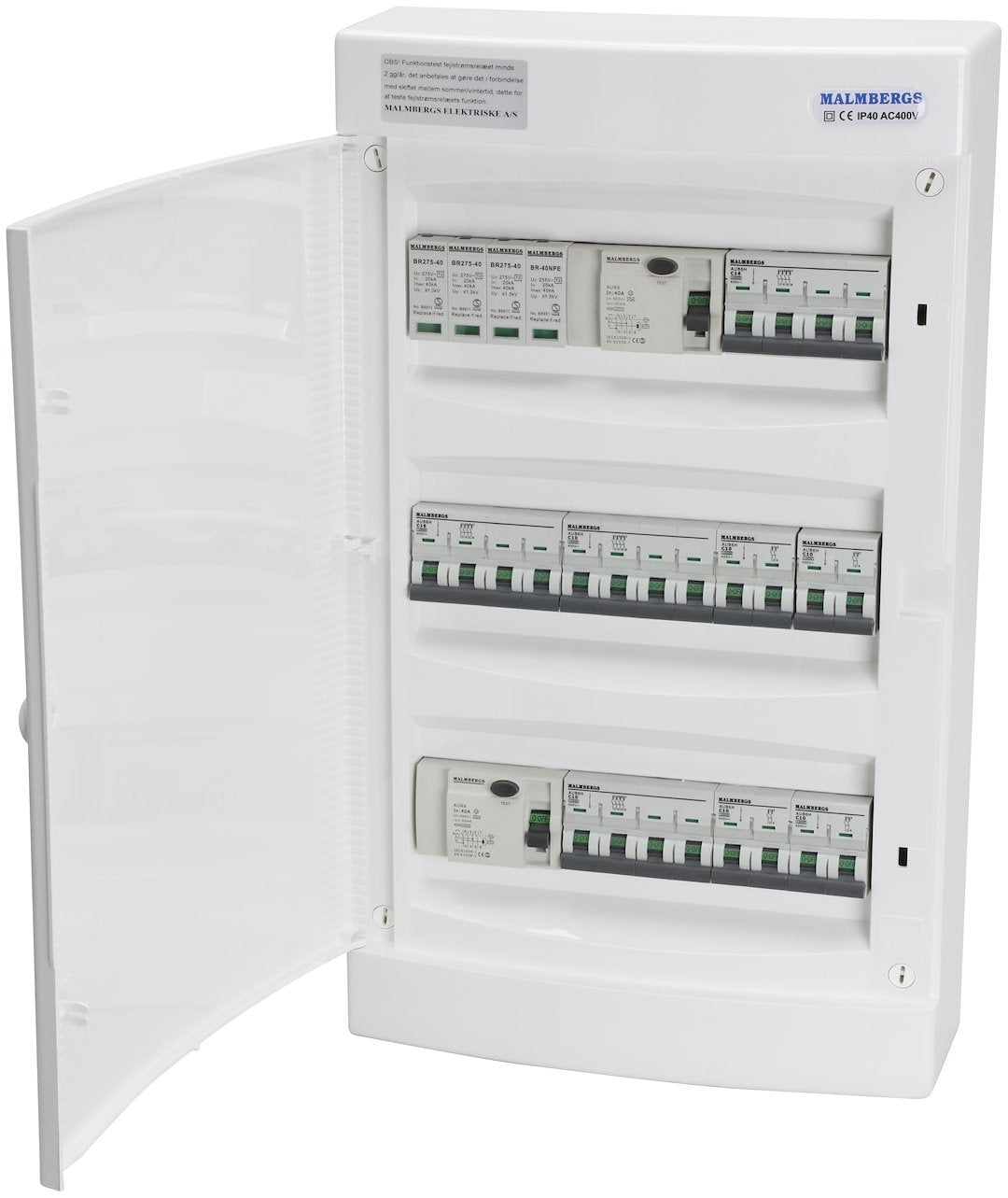

Denne færdigmonterede gruppetavle fra Malmbergs er sat sammen efter EN 61439-3 og leveres monteret i en halogenfri tavle, klar til at blive koblet på installationen. Den rummer to komplette grupper med i alt 2x16A 3P+N, 2x10A 3P+N og 4x10A 1P+N automatsikringer, suppleret med transientbeskyttelse mod overspænding.
Tavlen er tænkt til boliger og mindre erhvervsinstallationer, hvor du skal have styr på både personbeskyttelse og fordeling af strømkredse i ét samlet system. Fejlstrømsrelæer og automatsikringer er fra fabrikken tilsluttet med 6 mm² PVT-ledning og 10 mm² 3-polet samleskinne, så elektrikeren slipper for en stor del af det manuelle opkoblingsarbejde ved installationen.
Fordele ved gruppetavlen
- Transientbeskyttelse: Indbygget beskyttelse mod overspændinger, der ellers kan skade følsomt elektronisk udstyr i boligen
- To HPFI-relæer: 2 stk. 40A 4-polet fejlstrømsrelæ på 30 mA (type A) giver hver sin gruppe selvstændig personbeskyttelse
- Automatsikringer med god margin: Aurora-sikringer med 10 kA brydeevne og C-karakteristik, så de tåler kortvarige indkoblingsstrømme uden at udløse unødigt
- Rigtig kombination af grupper: 2x16A 3P+N til større 3-fasede forbrugere, 2x10A 3P+N og 4x10A 1P+N til almindelige stikkontakt- og lysgrupper
- Kapsling og isolation: IP40-kapsling, dobbeltisoleret opbygning og en isolationsmærkespænding Ui på 690 V
- Hvid RAL9003, tavletype UG18: Ensartet udseende der passer ind i de fleste el-rum og skabe
Færdig løsning, klar til to grupper
Tavlen leveres uden reservemoduler, så den passer bedst, hvor de to grupper dækker det aktuelle behov uden krav om senere udvidelse. Den kan forsynes med en hovedsikring på op til 63 A, og med 50 Hz-drift passer den til det danske elnet. Skal du bruge andre mål eller flere komponenter, findes tilsvarende gruppetavler i samme serie.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle – 2x16A 3P+N + 2x10A 3P+N + 4x10A 1P+N + Transient
Hvad indeholder denne færdigmonterede gruppetavle?
Tavlen er fra Malmbergs og leveres helt færdigmonteret i en halogenfri kapsling, opbygget efter EN 61439-3. Den er delt op i to grupper, der hver har sit eget HPFI-relæ på 40A, 4-polet med 30mA type A. Samlet indeholder tavlen 2 stk. 16A 3P+N automatsikringer, 2 stk. 10A 3P+N automatsikringer og 4 stk. 10A 1P+N automatsikringer, alle med C-karakteristik og en brydeevne på 10kA. Der er desuden indbygget transientbeskyttelse, og fejlstrømsrelæer samt automatsikringer er forbundet med 6 mm² PVT-ledning og en 3-polet samleskinne på 10 mm². Der følger ingen ledige reservemoduler med i denne opsætning, da alle pladser er anvendt til de nævnte komponenter.
Hvorfor er der monteret to HPFI-relæer i tavlen?
Når hver gruppe har sit eget HPFI-relæ på 40A, 30mA type A, betyder det at en fejlstrøm i den ene gruppe kun slår strømmen fra i netop den gruppe. De øvrige kredse i tavlen forbliver i drift. Det giver en mere driftssikker installation end en løsning med kun ét fælles HPFI-relæ for hele tavlen, hvor en enkelt fejl kan lægge alt strømforsyningen ned på én gang.
Hvad er transientbeskyttelse, og hvorfor er det en fordel at have med?
Transientbeskyttelsen i tavlen fanger hurtige spændingsspidser i el-nettet, som ellers kan opstå ved eksempelvis lynnedslag i nærheden eller når store elektriske apparater tænder og slukker. Uden den slags beskyttelse kan følsomt elektronisk udstyr i boligen eller virksomheden tage skade over tid. Da beskyttelsen sidder indbygget i selve tavlen, får alle grupper der er tilsluttet gennem tavlen gavn af den, uden at der skal installeres yderligere udstyr.
Hvad betyder kapslingsklassen IP40, og hvor kan tavlen placeres?
IP40 betyder, at kapslingen beskytter de indvendige komponenter mod faste genstande og fingre, men klassen indeholder ingen specifik beskyttelse mod vand. Tavlen er desuden dobbeltisoleret med en isolationsmærkespænding på 690V og en maksimal forsikring på 63A. Den præcise placering af tavlen, herunder om omgivelserne er egnede i forhold til fugt og støv, bør altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.
Hvad er forskellen på de 3-polede (3P+N) og de 1-polede (1P+N) automatsikringer i tavlen?
3P+N automatsikringerne, som findes i 16A- og 10A-udgaven, bruger tre faser plus nul og er dermed dimensioneret til trefasede kredse, for eksempel til større apparater eller maskiner der trækker på alle tre faser. De fire 1P+N automatsikringer på 10A er derimod enfasede og bruges til almindelige enfasede kredse, som stikkontakter og belysning. Hvilken type der skal bruges til hvilken installation, bør altid afklares af en autoriseret elinstallatør, da det afhænger af det konkrete anlæg.
Hvad er forskellen mellem gruppe 1 og gruppe 2 i tavlen?
Begge grupper har hver deres eget HPFI-relæ på 40A, 30mA type A, men de rummer forskellige antal automatsikringer. Gruppe 1 indeholder 2 stk. 16A 3P+N, 1 stk. 10A 3P+N og 2 stk. 10A 1P+N automatsikringer, mens gruppe 2 er mindre og har 1 stk. 10A 3P+N samt 2 stk. 10A 1P+N automatsikringer. Gruppe 1 er dermed den mest omfangsrige af de to og dækker flere kredse, mens gruppe 2 er tiltænkt et mindre antal tilslutninger. Den konkrete fordeling af belastninger mellem de to grupper bør altid planlægges af en autoriseret elinstallatør.
