FÆRDIGMONTERET VARMEPUMPETAVLE, UG12
FÆRDIGMONTERET VARMEPUMPETAVLE, UG12
Malmbergs færdigmonterede varmepumpetavle UG12 er en komplet gruppetavle, bygget specifikt til at forsyne og beskytte en varmepumpeinstallation. Tavlen er fremstillet i henhold til EN 61439-3 og monteret i halogenfri ... Se mere
3 stk på lager - Forventet levering om 1 hverdag
Produktbeskrivelse
Produktbeskrivelse

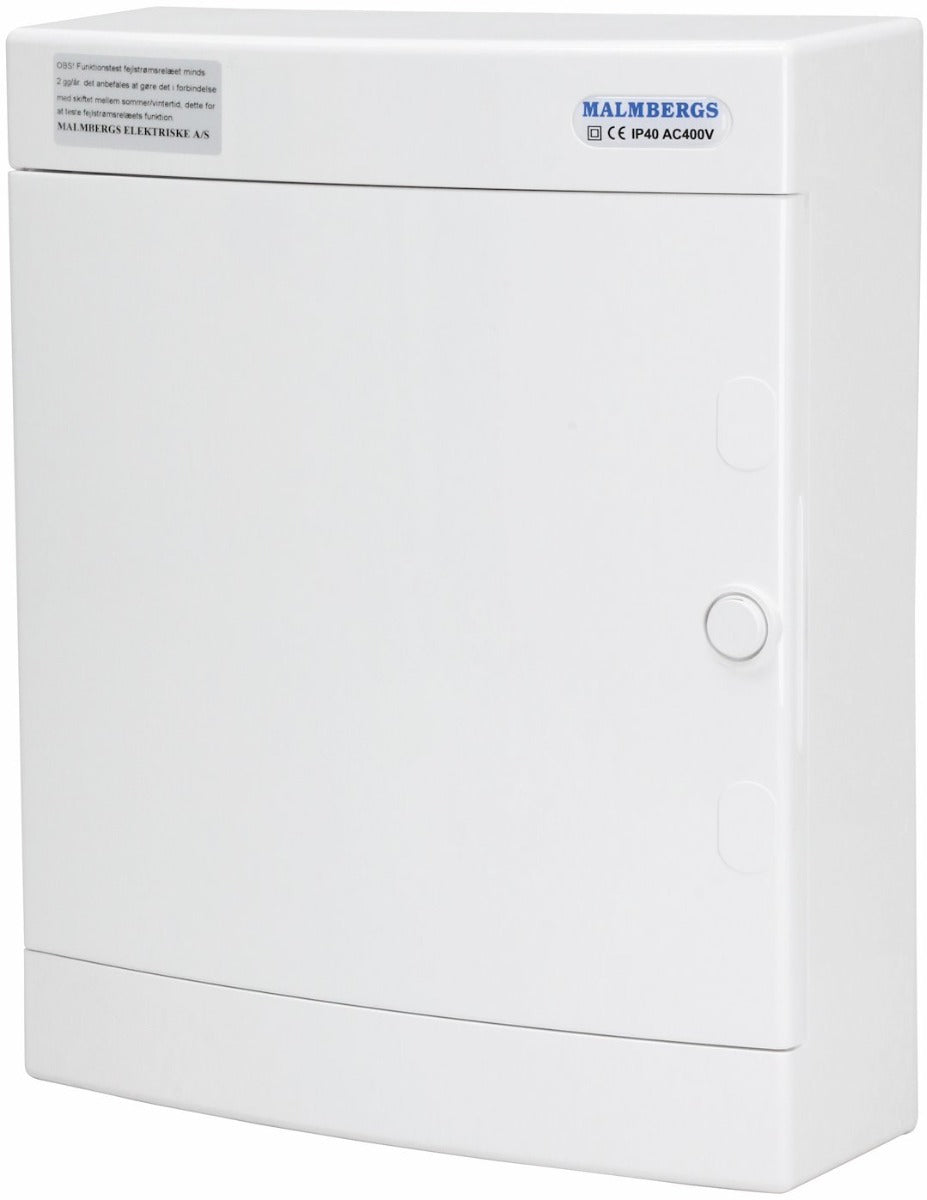

Malmbergs færdigmonterede varmepumpetavle UG12 er en komplet gruppetavle, bygget specifikt til at forsyne og beskytte en varmepumpeinstallation. Tavlen er fremstillet i henhold til EN 61439-3 og monteret i halogenfri kabinet, og den leveres samlet og klar til indbygning i din eltavle.
Tavlen fungerer som det centrale bindeled mellem hovedtavlen og varmepumpen, hvor den både beskytter mod fejlstrøm og overbelastning og gør det muligt at aflæse forbruget separat via den indbyggede bimåler. Løsningen henvender sig både til den erfarne gør-det-selv-mand, der skal have styr på gruppeføringen ved en ny varmepumpe, og til elektrikeren, der ønsker en færdigsamlet tavle at montere direkte.
Fordele ved den færdigmonterede UG12-tavle
- HPFI type B: Et 4-polet fejlstrømsrelæ på 30 mA fanger både vekselstrøms- og jævnstrømsfejl, hvilket har betydning ved varmepumper med frekvensomformer.
- Automatsikringer med C-karakteristik: 2 stk. 16 A 3P+N Aurora-sikringer med 10 kA brydeevne beskytter grupperne mod kortslutning og overbelastning.
- Separat forbrugsmåling: En indbygget bimåler på 80 A gør det muligt at følge varmepumpens elforbrug adskilt fra resten af installationen.
- Solid tilslutning: Fejlstrømsrelæ og automatsikringer er forbundet med 6 mm² PVT-ledning for en robust og gennemtestet opbygning.
- Halogenfri kabinet: Tavlen er monteret i halogenfrit materiale i tråd med kravene i EN 61439-3.
Klar til tilslutning af varmepumpen
Fordi tavlen leveres færdigmonteret med HPFI, automatsikringer og måler samlet, slipper du for selv at stykke komponenterne sammen og skal blot montere og tilslutte kredsløbene. Det gør UG12-tavlen til en tidsbesparende løsning, uanset om du står med et nyt varmepumpeprojekt derhjemme eller installerer den som en del af et større elarbejde.
Ofte stillede spørgsmål om FÆRDIGMONTERET VARMEPUMPETAVLE, UG12
Hvad indeholder varmepumpetavlen UG12?

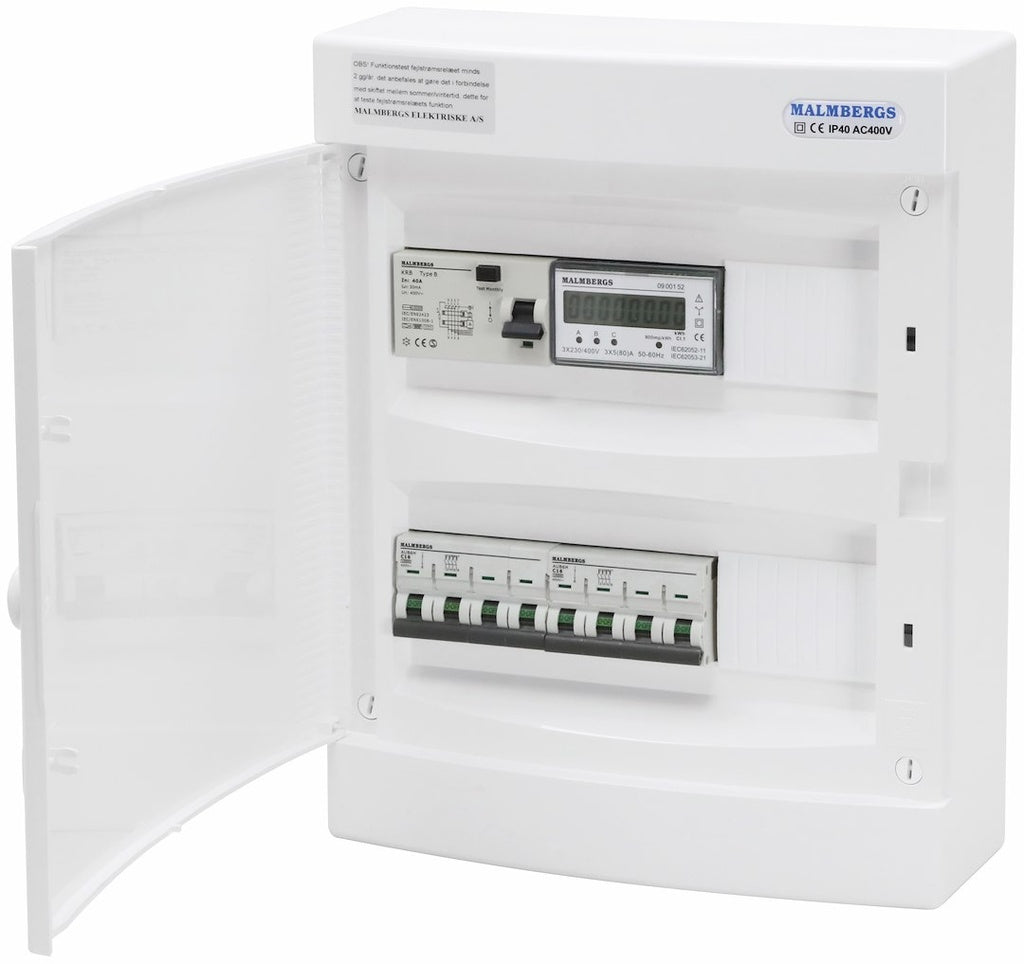

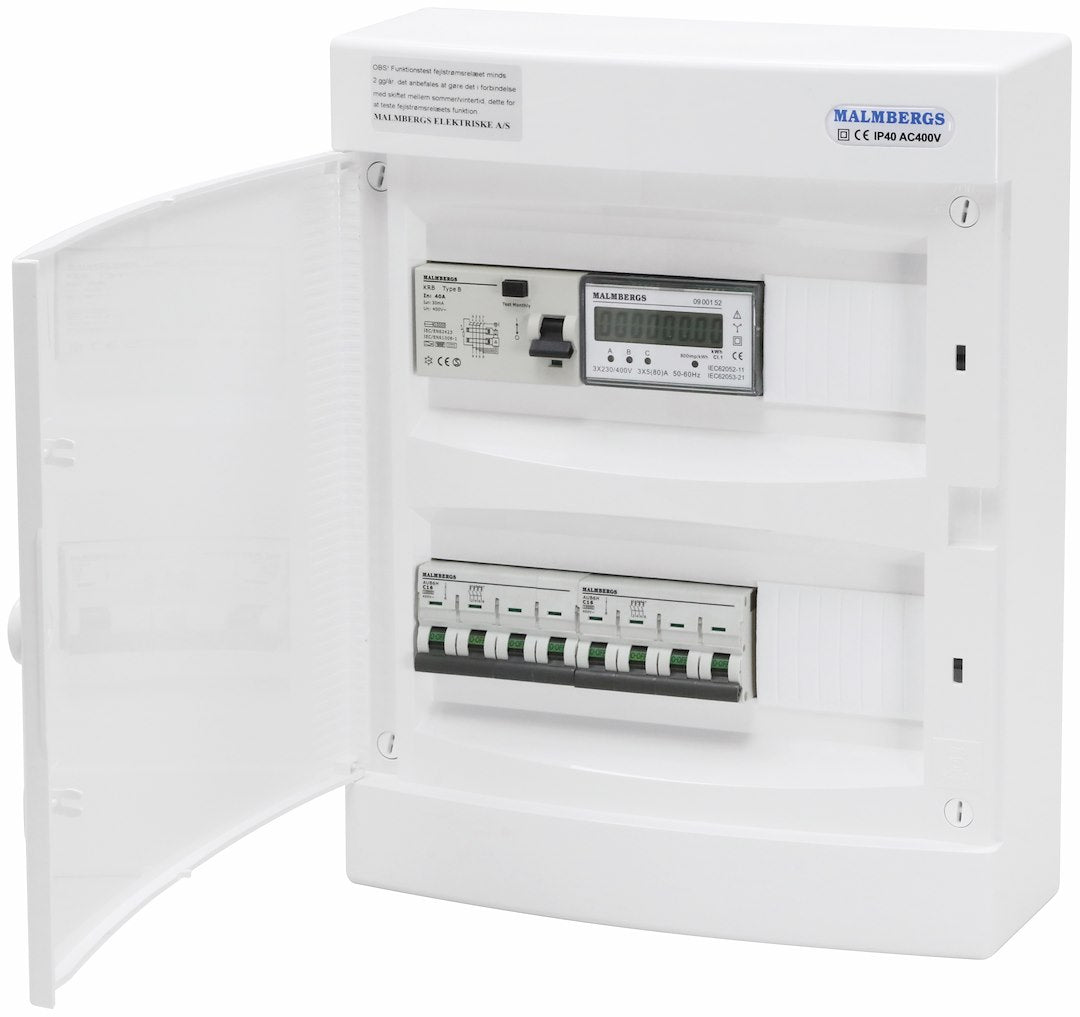

UG12-tavlen er en færdigmonteret gruppetavle fra Malmberg, bygget efter standarden EN 61439-3 og opsat i en halogenfri kabinet. Den kommer med et 4-polet fejlstrømsrelæ (HPFI) på 30 mA, Type B, samt to styk 4-polede automatsikringer på 16 A med C-karakteristik fra Aurora. Derudover er der monteret en bimåler på 80 A. Alle komponenter er internt tilsluttet med PVT-ledning i 6 mm², så du får en tavle der er klar til tilslutning uden selv at skulle montere og forbinde de enkelte dele.
Hvad bruges bimåleren i tavlen til?
Bimåleren på 80 A gør det muligt at holde styr på strømforbruget til varmepumpen separat fra resten af installationen. Det er praktisk, hvis du ønsker et klart overblik over, hvor meget strøm varmepumpen reelt trækker, eller hvis forbruget til varmepumpen skal afregnes eller dokumenteres for sig selv.
Kan jeg selv installere varmepumpetavlen, eller kræver det en elektriker?
Fordi tavlen indeholder fejlstrømsrelæ og automatsikringer, som er sikkerhedskritiske komponenter i en el-installation, skal selve tilslutningen til boligens el-anlæg foretages af en autoriseret elinstallatør. Det sikrer, at tavlen kobles korrekt sammen med den øvrige installation, og at fejlstrømsbeskyttelsen fungerer som den skal.
Hvad er forskellen på automatsikringerne og fejlstrømsrelæet i tavlen?
De to komponenter beskytter mod forskellige typer fejl. Automatsikringerne, her to styk 4-polede på 16 A med C-karakteristik, kobler strømmen fra ved overbelastning eller kortslutning i kredsløbet. Fejlstrømsrelæet (HPFI) på 30 mA overvåger i stedet, om der lækker strøm ud af kredsløbet, for eksempel ved en fejl i isoleringen, og afbryder for at beskytte mod elektrisk stød. De to funktioner supplerer hinanden og dækker hver deres type af fejl i installationen.
Hvorfor er fejlstrømsrelæet Type B, og hvad betyder det i praksis?
Type B fejlstrømsrelæer kan registrere både vekselstrøms- og jævnstrømsfejl, hvilket ofte er relevant ved udstyr med frekvensomformere, som varmepumper typisk indeholder. Det gør denne type velegnet til netop den slags belastning, i modsætning til simplere relætyper der kun fanger vekselstrømsfejl. Den præcise vurdering af, om løsningen passer til din konkrete installation, bør altid foretages af en autoriseret elinstallatør.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
