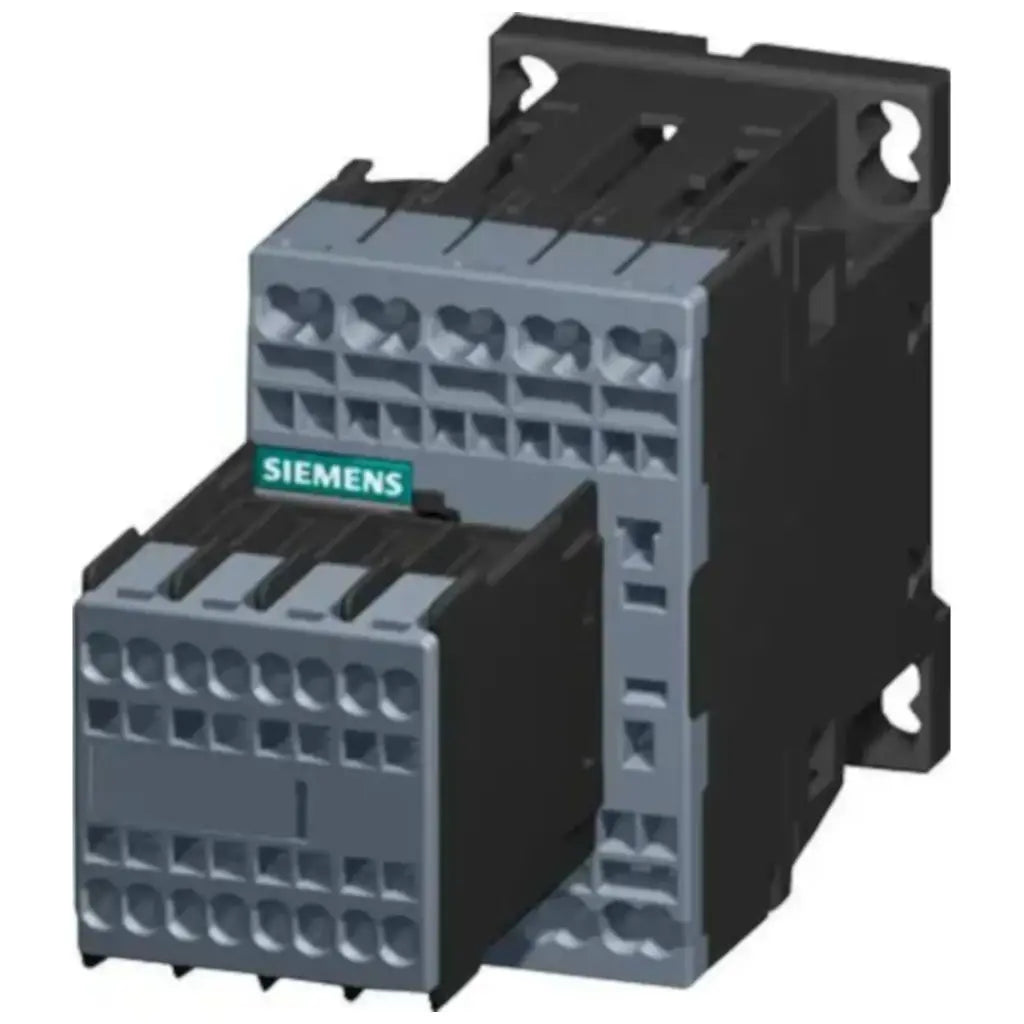

HJÆLPEKONTAKTOR 4NO+4NC AC 230V

Hjælpekontaktoren er en permanent monteret hjælpekontakt, der bygges sammen med et SIRIUS 3RH21 hjælperelæ. Den bruges til at udvide antallet af tilgængelige kontaktfunktioner i styrekredsen, så du kan styre flere kredsløb eller signalfunktioner samtidig fra samme relæ. Den lever op til IEC 60947 og EN 60947, hvilket gør den velegnet i tavler og styringer, hvor der stilles krav til stabil og dokumenteret funktion.

Hjælpekontaktoren har i alt 8 kontakter fordelt på 4 NO (sluttekontakter) og 4 NC (brydekontakter), som titlen 4NO+4NC også viser. Den kombination giver dig flere muligheder for at styre både signaler, der skal aktiveres, og signaler, der skal afbrydes, uden at du behøver flere separate komponenter i tavlen.

Spolespændingen er 230 V AC og fungerer på både 50 og 60 Hz, mens den nominelle driftsstrøm er 3 A ved 400 V. Tilslutningen sker via fjederklemmer, hvilket giver en hurtig og stabil montage i styrekredsen uden løse skrueforbindelser. Bemærk, at det er en styrestrømskomponent og ikke en effektkontaktor til selve lastkredsen.

Ja, enheden er finger-sikker i henhold til EN 50274, hvilket betyder, at den er konstrueret, så du ikke uforvarende kan komme i kontakt med spændingsførende dele under normal håndtering og montage. Den følger desuden IEC 60947 og EN 60947, som er de gældende standarder for lavspændingskontaktorer og -relæer.

NO står for "normally open", altså en sluttekontakt, der er åben i hviletilstand og lukker, når relæet aktiveres. NC står for "normally closed", en brydekontakt, der er lukket i hviletilstand og åbner ved aktivering. Med 4 af hver type i samme hjælpekontaktor kan du dække begge behov i én og samme styring, fx hvis du både skal give et signal videre og samtidig afbryde et andet kredsløb.

Denne hjælpekontaktor leveres med fjederklemmer, hvilket er praktisk, hvis du ønsker en hurtig tilslutning uden at skulle spænde skruer. 3RH2-serien findes generelt også med skrue- eller kabelskotilslutning, som kan være at foretrække, hvis din tavle eller installation i forvejen er bygget op omkring den type terminaler. Valget afhænger derfor mest af, hvilken tilslutningsmetode du i øvrigt bruger i tavlen.

Hjælpekontaktoren er ikke en selvstændig enhed, men et tilbehør, der monteres permanent på et SIRIUS 3RH21 hjælperelæ for at give flere kontaktfunktioner. Den er dimensioneret til styrestrøm på op til 3 A ved 400 V og bruges altså i styrekredsen, ikke til at koble effektkredse som motorer eller anden last, hvilket er hovedrelæets eller en egentlig kontaktors opgave. Skal du styre selve lastkredsen, er det derfor hovedenheden og ikke hjælpekontaktoren, du skal se på.
