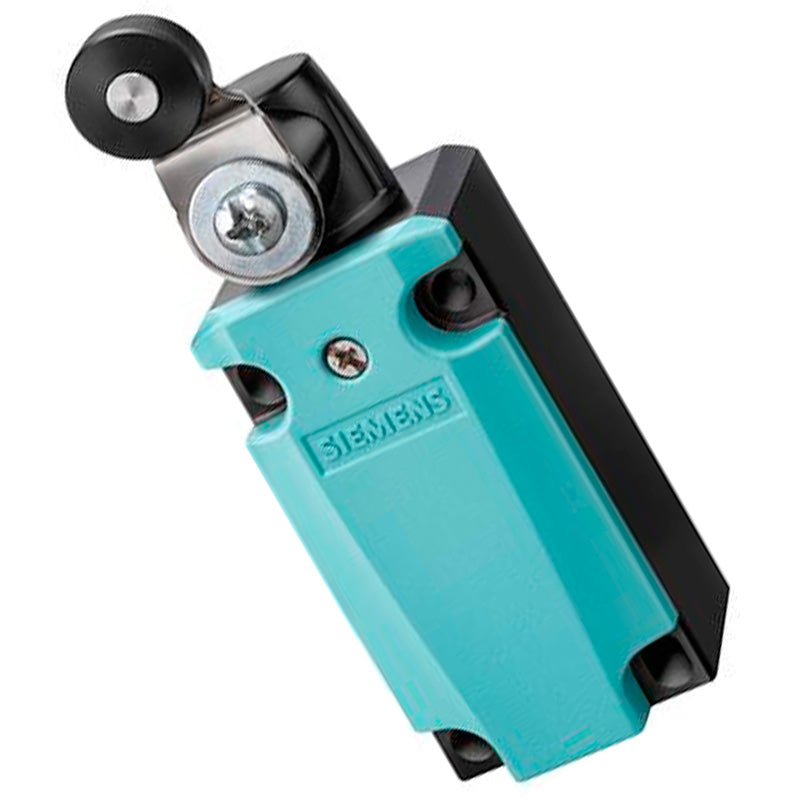

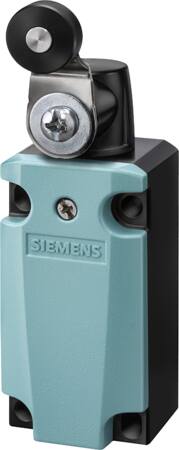

Siemens Sirius MK Endestop - Svingarm

Endestoppen er en mekanisk positionsafbryder fra Siemens' Sirius 3SE5-serie, og den bruges til at registrere positionen på maskindele eller til at overvåge beskyttelsesudstyr som fx låger og afskærmninger. Når svingarmen aktiveres af en bevægelig del, skifter kontakterne tilstand, og maskinstyringen kan dermed registrere om en del er i den rigtige position, eller om en beskyttelse er åben eller lukket. Den findes med drejeaktuator, som kan justeres til at aktivere fra både højre og venstre side, hvilket gør den fleksibel at montere i forhold til maskinens layout.

Huset er lavet af metal og er 40 mm bredt, mens selve håndtaget også er i metal og måler 27 mm i længden. Rullen på svingarmen er i plast og måler 19 mm. Kabeltilslutningen sker via et gevindindgang på M20 x 1,5, som passer til de fleste industrielle kabelforskruninger. Kontaktsystemet består af 1 NO og 1 NC hurtigkontakt, og monteringen følger standarderne EN 50047 og EN 50041 for driftspunkter, hvilket gør det enkelt at indbygge i eksisterende maskinopbygninger, der allerede følger disse mål.

Ja, kapslingsklassen er IP66/67, hvilket betyder, at huset er tætnet mod støv og tåler både kraftige vandstråler og midlertidig nedsænkning i vand. Kombineret med metalhuset gør det endestoppen velegnet til industrimiljøer, hvor den udsættes for slitage, vask eller fugt, fx i produktionslinjer eller landbrugsanlæg. Produktet er derudover godkendt efter IEC- og UL-standarder, hvilket er relevant, hvis anlægget skal dokumenteres efter internationale krav.

Endestoppen har både en NO-kontakt (normalt åben) og en NC-kontakt (normalt lukket), begge udført som hurtigkontakter. NO-kontakten er åben i hvile og slutter kredsen, når svingarmen aktiveres, mens NC-kontakten er lukket i hvile og bryder kredsen ved aktivering. Det giver mulighed for at bygge både signalerings- og sikkerhedsfunktioner ind i samme komponent, alt efter hvordan maskinstyringen er programmeret til at reagere på signalet. Den konkrete anvendelse og eventuel sikkerhedsklassificering bør altid vurderes af en fagperson med kendskab til maskinens styringssystem.

Sirius 3SE5-serien findes i flere husstørrelser og materialer, herunder plast, metal og kompakt design. Denne konkrete model har metalhus, hvilket typisk vælges, hvor der er behov for høj mekanisk styrke og modstandsdygtighed over for slag, tunge belastninger eller barske omgivelser, fx i industriproduktion eller på tungt maskinudstyr. En version i plast vil ofte veje mindre og kan være tilstrækkelig i lettere anvendelser, men det er den metalbaserede udgave, der er beskrevet her.

Drejeaktuatoren på svingarmen kan indstilles til at blive udløst fra enten højre eller venstre side, alt efter hvordan maskindelen bevæger sig ind mod endestoppen. Det gør det muligt at montere den samme fysiske komponent i forskellige positioner på en maskine uden at skulle bruge en helt anden variant, alt efter om bevægelsen kommer fra den ene eller den anden retning. Det giver mere fleksibilitet i konstruktionen og reducerer behovet for at holde flere forskellige varianter på lager til forskellige monteringssituationer.
