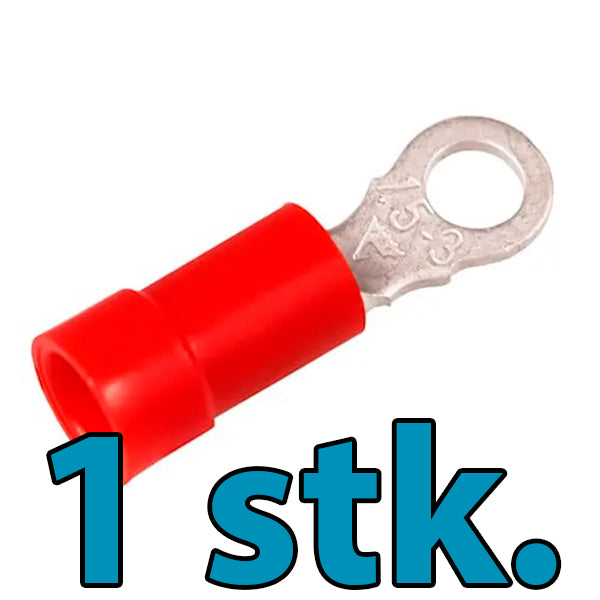

Isoleret ringkabelsko 0,5-1,5mm² Rød M4 - 1 stk.
Isoleret ringkabelsko 0,5-1,5mm² Rød M4 - 1 stk.
Isoleret ringkabelsko fra Elpress til kobberledere på 0,5-1,5 mm², med en laske på M4 og en rød isolering, der gør det nemt at se ledningstværsnittet med det samme. Kabelskoen er lavet af kobber, der er fortinnet for ... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

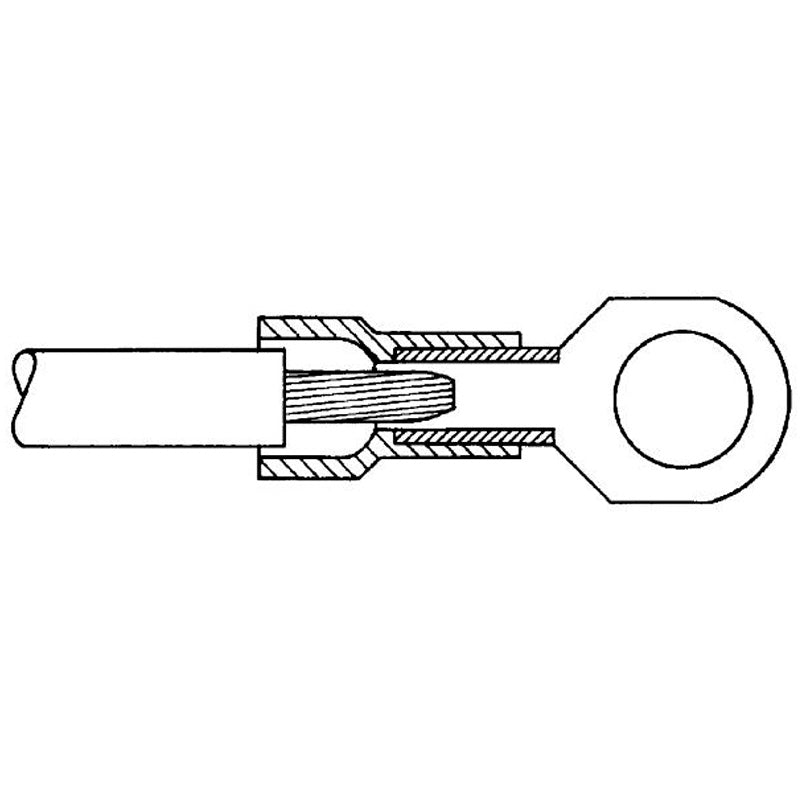

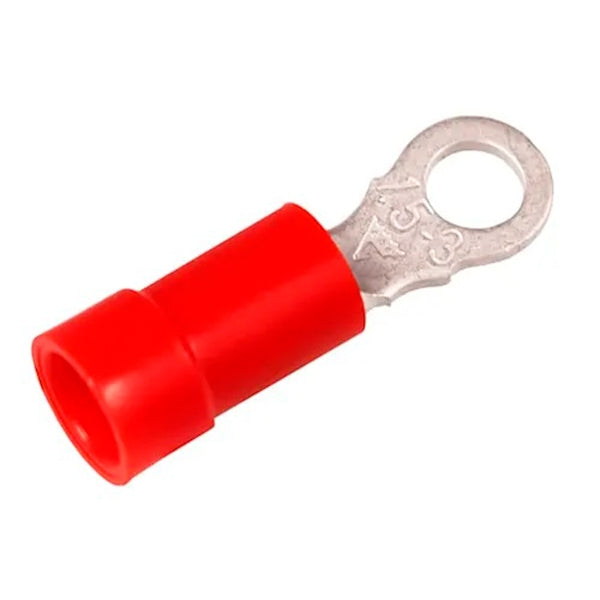

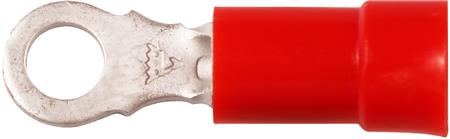

Isoleret ringkabelsko fra Elpress til kobberledere på 0,5-1,5 mm², med en laske på M4 og en rød isolering, der gør det nemt at se ledningstværsnittet med det samme. Kabelskoen er lavet af kobber, der er fortinnet for god ledningsevne og bedre modstand mod korrosion, og isoleringen i polycarbonat beskytter forbindelsen mod berøring og fugt.
Den bruges, hvor en ledning skal termineres sikkert på en skrue eller bolt, for eksempel i tavler, klemrækker eller ved tilslutning af komponenter, hvor en fast ringforbindelse er at foretrække frem for en løs ledningsende. Med hulstørrelse på 4 mm passer den direkte til M4-bolte, og den røde farvekodning gør det let at holde styr på tværsnit, når flere størrelser ringkabelsko bruges i samme installation.
Fordele ved denne ringkabelsko
- Ledertværsnit: Passer til 0,5-1,5 mm² kobberleder, så den dækker de mest almindelige tynde til mellemtykke ledninger.
- Laske M4: Hulstørrelsen på 4 mm passer direkte til M4-skruer og bolte i tavler og klemrækker.
- Fortinnet kobber: Materialet Cu 99,95% giver god ledningsevne og bedre beskyttelse mod korrosion over tid.
- Isolering i polycarbonat: Den røde isolering beskytter forbindelsen og gør det nemt at genkende ledningstværsnittet visuelt.
- Kompakte mål: Med en længde på 21 mm og en bredde på 7,5 mm passer den ind i de fleste tavler og klemrum uden problemer.
Klar til korrekt presning
Kabelskoen er dimensioneret til ovalpresning og kan monteres med presværktøj som PVL130S/PVL130P, DSA0115, DSA0725, GSEA0340C eller GSA0760C, samt til asymmetrisk presning med MOBILE-værktøjet. Materialetykkelsen på 0,7 mm og en afisoleringslængde på 7 mm gør den velegnet til en stabil, mekanisk pressning, når du vil sikre en holdbar og korrekt termineret forbindelse.
Ofte stillede spørgsmål om Isoleret ringkabelsko 0,5-1,5mm² Rød M4 - 1 stk.
Hvilke ledere kan jeg bruge denne ringkabelsko til?
Ringkabelskoen er beregnet til kobberledere med et tværsnit på 0,5-1,5 mm², hvilket er den mest almindelige lederstørrelse i bolig- og erhvervsinstallationer, for eksempel til styrestrøm, signalkabler og mindre tilslutninger i tavler og apparater. Laskens hulstørrelse er M4, så den passer til bolte og skruer med den dimension. Det gennemgående kobber er 99,95% rent og fortinnet, hvilket giver god ledningsevne og beskytter mod korrosion, så forbindelsen holder sig stabil over tid.
Hvordan monterer jeg kabelskoen korrekt?
Kabelskoen skal presses fast på lederen med et egnet presseværktøj, den er ikke beregnet til at blive skruet eller klemt fast med almindeligt håndværktøj. Til ovalpresning kan der bruges værktøjer som PVL130S/PVL130P, DSA0115, DSA0725, GSEA0340C, GSA0760C eller GSA0760, mens asymmetrisk presning kan udføres med værktøjet MOBILE (OAA0525). Afisoleringslængden er 7 mm, så det er den mængde isolering, du skal fjerne fra lederen, før du sætter kabelskoen på og presser den fast. Med de rigtige mål på plads sikrer du en forbindelse, der sidder godt fast og har god kontakt.
Hvad betyder den røde isolering, og hvorfor er den der?
Isoleringen er lavet af polycarbonat (PC) og er rød, hvilket i el-faget bruges som farvekode til at kunne se lederstørrelsen på afstand uden at skulle måle efter. Isoleringen dækker overgangen mellem leder og metaldel, så du undgår at røre ved strømførende dele efter montering, og den beskytter samtidig forbindelsen mod fugt og snavs udefra. Kabelskoens mål er i øvrigt 21 mm i længden og 7,5 mm i bredden, med en materialetykkelse på 0,7 mm, så den fylder minimalt i tavler og samlingsbokse.
Skal jeg vælge en isoleret eller en uisoleret ringkabelsko?
Denne model er isoleret, hvilket betyder, at metaldelen er dækket af et beskyttende lag plast, der forhindrer utilsigtet kontakt med strømførende dele og reducerer risikoen for kortslutning, hvis kabelskoen kommer i nærheden af andre ledende dele. Det gør den velegnet, hvor der er tæt mellem forbindelserne, eller hvor der stilles krav til ekstra beskyttelse. Uisolerede kabelsko fylder mindre og bruges typisk, hvor pladsen er trang, og hvor isoleringen alligevel skal fjernes eller ikke er nødvendig, men her taler vi om en anden variant end den, der er tale om her. Er du i tvivl om, hvilken type der er korrekt til din opgave, bør en autoriseret elinstallatør vurdere det konkrete behov.
Hvad er forskellen på ovalpresning og asymmetrisk presning?
De to presningsmetoder adskiller sig i, hvordan presseværktøjet former metallet omkring lederen. Ovalpresning kan udføres med værktøjer som PVL130S/PVL130P, DSA0115, DSA0725, GSEA0340C, GSA0760C eller GSA0760, mens asymmetrisk presning kræver værktøjet MOBILE (OAA0525). Valget mellem de to afhænger typisk af, hvilket presseværktøj du allerede har i værktøjskassen, og hvad du er vant til at arbejde med. Begge metoder er beregnet til at skabe en solid mekanisk og elektrisk forbindelse mellem leder og kabelsko, så det handler i praksis om, hvilket udstyr der er tilgængeligt på opgaven.
