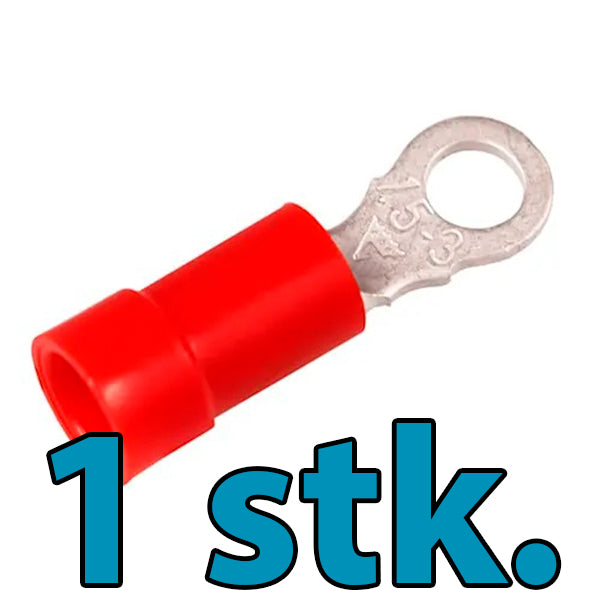

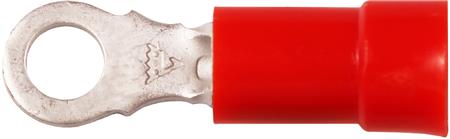

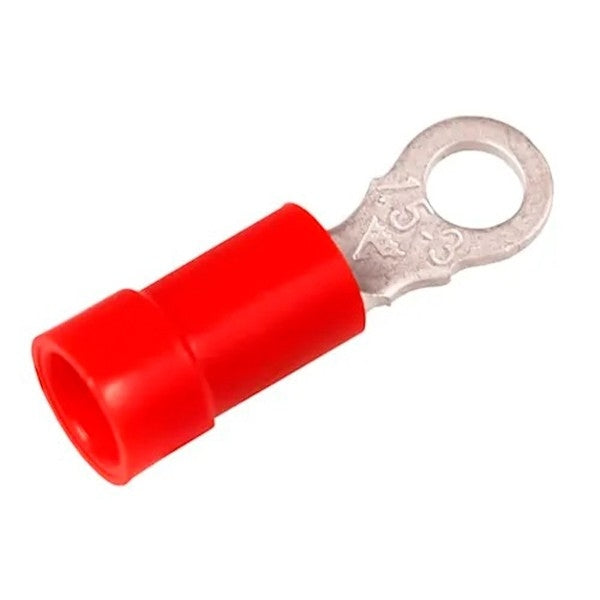

Isoleret ringkabelsko 0,5-1,5 mm² rød M5
Isoleret ringkabelsko 0,5-1,5 mm² rød M5
Isoleret ringkabelsko fra Elpress i den kendte røde farvekode, der markerer et ledertværsnit på 0,5-1,5 mm². Kabelskoen er lavet af fortinnet kobber (Cu 99,95%) med isolering i polycarbonat, så du får en solid elektri... Se mere
60 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Isoleret ringkabelsko fra Elpress i den kendte røde farvekode, der markerer et ledertværsnit på 0,5-1,5 mm². Kabelskoen er lavet af fortinnet kobber (Cu 99,95%) med isolering i polycarbonat, så du får en solid elektrisk forbindelse, der samtidig er beskyttet mod berøring og kortslutning. Lasken har M5-gevind (bolt Ø5 mm), hvilket gør den velegnet til montage på skruer og terminaler i den størrelse. I praksis bruger du den, når en tynd leder, for eksempel i styrestrøms- eller signalkredse, skal termineres sikkert på en klemme eller et samleskinnestik med M5-gevind. Den røde farve gør det let at se ved en hurtig visuel kontrol, at rette tværsnit er brugt, hvilket er praktisk både i private el-tavler og i professionelle installationer.
Fordele ved denne ringkabelsko
- Tværsnit 0,5-1,5 mm²: Passer til tynde Cu-ledere, typisk i styrestrøm, signal og mindre installationer
- M5-laske: Bolt på Ø5 mm giver en fast forbindelse på terminaler og skinner med den gevindstørrelse
- Fortinnet kobber (Cu 99,95%): God ledningsevne og bedre modstand mod korrosion over tid
- Isolering i polycarbonat: Beskytter forbindelsen mod berøring og reducerer risikoen for kortslutning
- Rød farvekode: Gør det nemt at genkende det rigtige tværsnit ved montage og eftersyn
Klar til korrekt presning
Kabelskoen monteres med et presseværktøj beregnet til ovalpresning eller asymmetrisk presning, så tilslutningen bliver mekanisk og elektrisk stabil. Med en længde på 22 mm, en bredde på 9 mm og en indvendig diameter på 4 mm passer den præcist til de tynde ledere, den er dimensioneret til, og materialetykkelsen på 0,7 mm giver en robust laske, der holder til gentagne monteringer.
Ofte stillede spørgsmål om Isoleret ringkabelsko 0,5-1,5 mm² rød M5
Hvad bruges denne ringkabelsko til?
Ringkabelskoen bruges til at afslutte en ledning, så den kan skrues fast på en samleskinne, en klemme eller en anden elektrisk forbindelse med M5-gevind. Ringformen (flangeformen) gør, at boltet føres direkte gennem skoen, hvilket giver en stabil og vibrationssikker forbindelse. Den er velegnet til opgaver, hvor du har brug for en pålidelig og varig tilslutning i for eksempel tavler, motorer eller andre installationer med skrueforbindelser.
Hvilket ledertværsnit passer til denne kabelsko?
Kabelskoen er beregnet til kobberledere med et tværsnit på 0,5-1,5 mm². Det er også derfor, den har den røde isoleringsfarve, som i branchen typisk bruges til at markere netop dette tværsnitsområde. Skal du bruge en kabelsko til et andet ledertværsnit, skal du vælge en variant med en anden farvekode, der matcher dit kabel.
Hvilket værktøj skal jeg bruge til at presse kabelskoen fast?
Til ovalpresning kan du bruge værktøjer som PVL130S/PVL130P, DSA0115, DSA0725, GSEA0340C eller GSA0760C/GSA0760. Foretrækker du asymmetrisk presning, kan MOBILE-værktøjet (OAA0525) anvendes. Den rigtige presning er afgørende for, at forbindelsen bliver mekanisk og elektrisk holdbar, så det anbefales at bruge et af de nævnte værktøjer, der passer til din presmetode.
Hvad er forskellen på isoleret og uisoleret ringkabelsko?

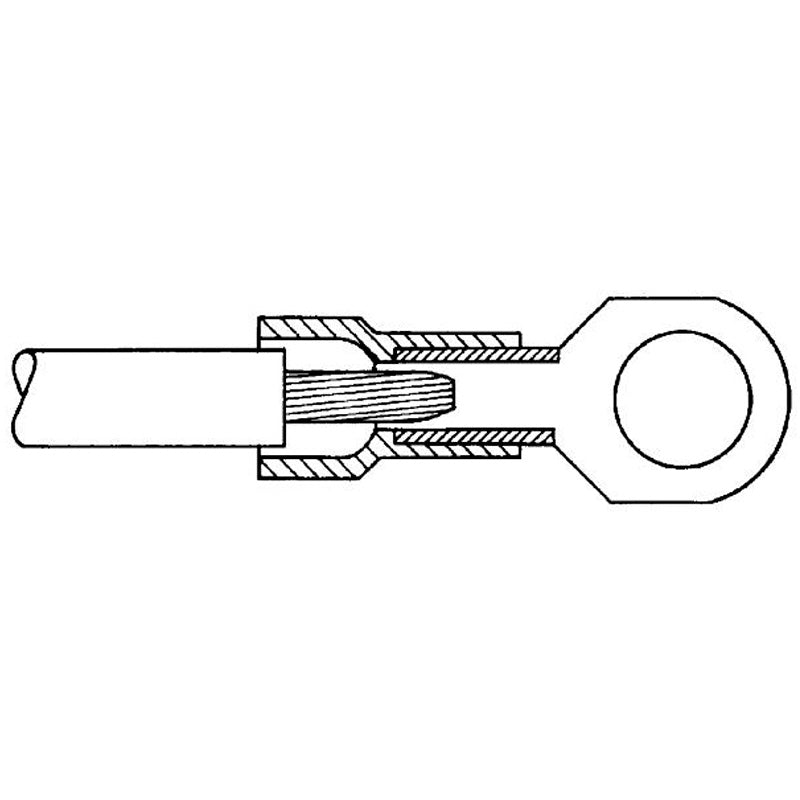

Denne ringkabelsko er isoleret med et hylster i plast (polycarbonat), der dækker overgangen mellem leder og metaldel. Det beskytter mod utilsigtet kortslutning, hvis skoen kommer i kontakt med andre ledende dele, og gør samtidig monteringen lettere at overskue, fordi den farvede isolering viser, hvilket tværsnit skoen passer til. En uisoleret ringkabelsko har ikke dette plasthylster og kræver derfor, at du selv sikrer isoleringen omkring forbindelsen, for eksempel med krympeflex. Til de fleste almindelige installationsopgaver er den isolerede udgave det praktiske valg.
Hvorfor er kabelskoen rød, og betyder farven noget?
Farven rød er ikke bare et designvalg, men en del af det farvekodesystem, der bruges til isolerede kabelsko. Rød markerer, at skoen er beregnet til det mindre ledertværsnit på 0,5-1,5 mm². Andre farver på tilsvarende kabelsko dækker andre tværsnitsområder, så farven gør det hurtigt at se, om du har fat i den rigtige størrelse, inden du monterer den på ledningen.
Hvad er forskellen på ovalpresning og asymmetrisk presning?
De to presmetoder adskiller sig ved den form, presbakken giver kabelskoens laske. Ovalpresning bruger værktøjer som PVL130S/PVL130P, DSA0115, DSA0725, GSEA0340C og GSA0760C/GSA0760, mens asymmetrisk presning udføres med MOBILE-værktøjet (OAA0525). Begge metoder giver en holdbar forbindelse, men valget afhænger typisk af, hvilket presværktøj du allerede har til rådighed på værkstedet eller i værktøjskassen.
