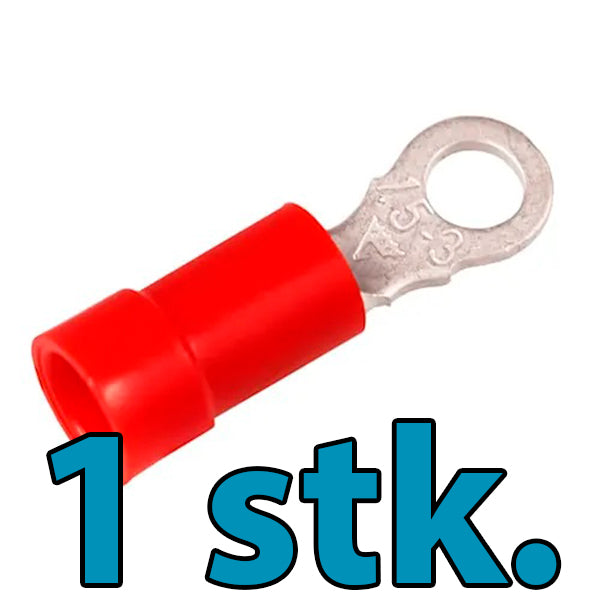

Isoleret Ringkabelsko 0,5-1,5 mm² rød M6 - 1 stk.
Isoleret Ringkabelsko 0,5-1,5 mm² rød M6 - 1 stk.

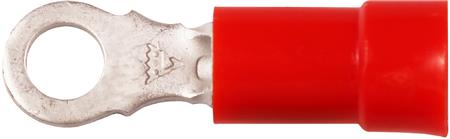

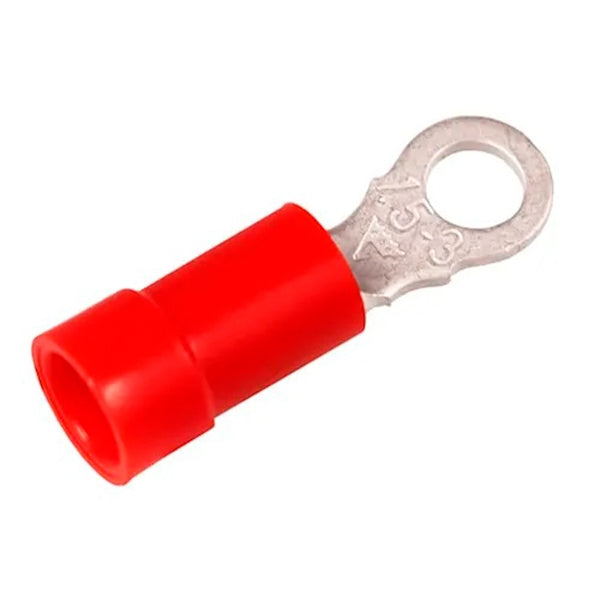

Isoleret ringkabelsko fra Elpress i rød farve, beregnet til 0,5-1,5 mm² Cu-leder og med en laske til M6-bolt. Kabelskoen er fremstillet af 99,95 % rent, fortinnet kobber og har en slidstærk isolering i plast (PC), så ... Se mere
24 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Isoleret ringkabelsko fra Elpress i rød farve, beregnet til 0,5-1,5 mm² Cu-leder og med en laske til M6-bolt. Kabelskoen er fremstillet af 99,95 % rent, fortinnet kobber og har en slidstærk isolering i plast (PC), så du får en sikker og korrosionsbestandig samling, når en leder skal termineres på en skrueterminal.
Den bruges typisk, hvor en tynd leder skal forbindes solidt til en bolt eller skinne, fx i tavler, klemrækker eller ved jordforbindelser. Den røde isolering signalerer straks lederdimensionen, hvilket gør det nemt at holde styr på tværsnittet under montagen, både for gør-det-selv-folk og på installatørens værksted.
Fordele ved denne ringkabelsko
- Ledertværsnit: Passer til 0,5-1,5 mm² Cu-leder, så du vælger den rigtige størrelse til den aktuelle ledning
- Hulstørrelse M6: Lasken har et hul på 6 mm og passer dermed direkte til M6-bolte og -skruer
- Materiale: 99,95 % rent, fortinnet kobber giver god ledningsevne og modstandsdygtighed mod korrosion
- Isolering i PC-plast: Beskytter presningen mod berøring og kortslutning, og den røde farve gør det let at se lederdimensionen
- Mål: Længde 25 mm, bredde 11 mm og en afisoleringslængde på 7,0 mm, så du ved præcis, hvor meget leder der skal afisoleres
Klar til korrekt presning

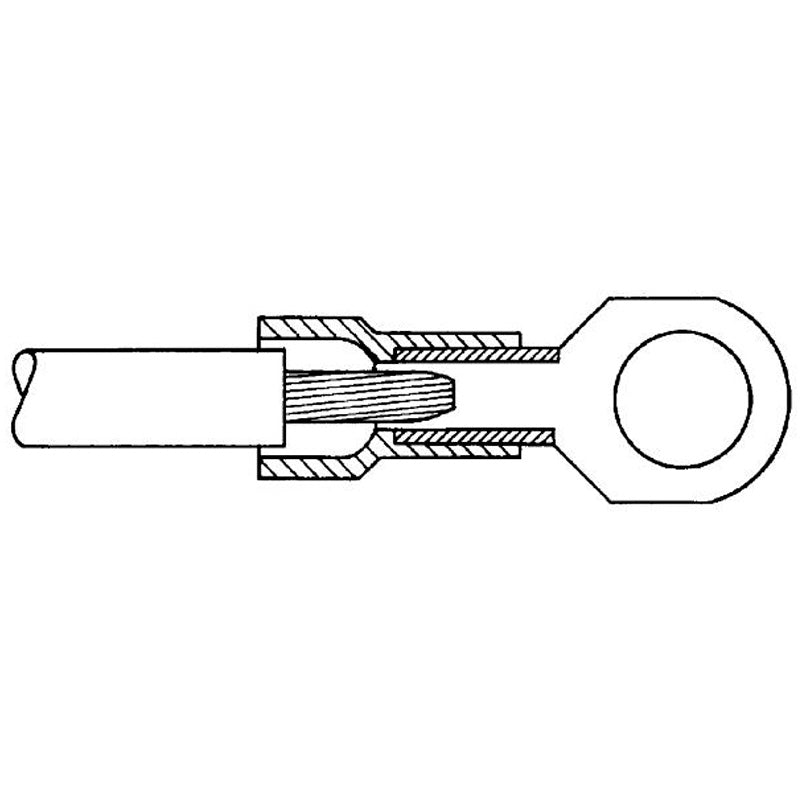

Kabelskoen er beregnet til ovalpresning eller asymmetrisk presning med relevant værktøj, hvilket giver en fast og gastæt forbindelse mellem leder og kabelsko. Med en materialetykkelse på 0,7 mm og en ringformet flange er den velegnet til faste installationer, hvor forbindelsen skal holde over tid uden at løsne sig.
Ofte stillede spørgsmål om Isoleret Ringkabelsko 0,5-1,5 mm² rød M6 - 1 stk.
Hvilke ledere kan jeg bruge denne ringkabelsko til?
Kabelskoen er beregnet til Cu-ledere (kobberledere) med et tværsnit på 0,5-1,5 mm², hvilket dækker mange af de tyndere ledninger du støder på i bolig- og installationsopgaver, for eksempel styrestrømskredse eller mindre signalkabler. Selve kabelskoen er lavet af kobber med en renhed på 99,95 % og er fortinnet, hvilket giver god ledningsevne og beskytter mod korrosion. Sørg for at afisoleringslængden på lederen passer til kabelskoens krav på 7,0 mm, så du får en pæn og korrekt presning uden at isoleringen kommer i klemme.
Hvilket værktøj skal jeg bruge til at presse kabelskoen fast?
Til ovalpresning kan du bruge værktøjer som PVL130S/PVL130P (SA0760), DSA0115, DSA0725, GSEA0340C, GSA0760C eller GSA0760. Foretrækker du asymmetrisk presning, passer værktøjet MOBILE (OAA0525) til opgaven. Det rigtige presseværktøj sikrer, at kabelskoen bider ordentligt fast om lederen, så du får et solidt og holdbart elektrisk samlingspunkt uden løse forbindelser.
Hvad kan jeg bruge M6-hullet til, og hvilke mål har kabelskoen?
Ringens hulstørrelse er 6 mm, hvilket passer til en M6-bolt eller -skrue, så du nemt kan montere kabelskoen på klemmer, samleskinner eller terminaler med den boltstørrelse. Kabelskoen måler 25 mm i længden og 11 mm i bredden, og den indvendige diameter i ringen er 4 mm. Materialetykkelsen på 0,7 mm giver en god balance mellem stivhed og fleksibilitet, når den skal presses om lederen.
Hvad betyder den røde isolering i praksis?
Isoleringen er lavet af plast, polycarbonat (PC), i rødt, og den dækker overgangen mellem lederen og kabelskoens metaldel. Det beskytter mod utilsigtet kontakt med strømførende dele og giver en pænere afslutning end en uisoleret ringkabelsko. Den røde farve følger den udbredte branchepraksis, hvor farven på isoleringen hjælper dig med hurtigt at genkende, hvilket tværsnitsområde en given kabelsko er beregnet til, når du står med flere størrelser ved hånden.
Skal jeg vælge en isoleret eller en uisoleret ringkabelsko?
Denne variant er isoleret, hvilket betyder, at plastkappen i PC beskytter presningen og reducerer risikoen for kortslutning mod nærliggende metaldele. En uisoleret kabelsko giver til gengæld en lidt mere kompakt løsning, hvor du selv skal sikre afskærmning på anden vis, for eksempel med krympeflex. Er du i tvivl om, hvad der er rigtigst i din konkrete installation, bør en autoriseret elinstallatør vurdere det.
Hvad er forskellen på ovalpresning og asymmetrisk presning?
Ovalpresning laves med værktøjer som PVL130S/PVL130P, DSA0115, DSA0725, GSEA0340C, GSA0760C eller GSA0760 og giver en oval presform rundt om lederen. Asymmetrisk presning bruger i stedet værktøjet MOBILE (OAA0525) og skaber en anden geometri i presningen. Begge metoder er velegnede til denne kabelsko, og valget afhænger typisk af, hvilket presseværktøj du allerede har til rådighed, eller hvad der er standard i dit værksted.
Skal jeg vælge en ringkabelsko eller en gaffelkabelsko?
Denne kabelsko har en lukket ringform, hvilket giver en mere sikker og fast montering på en bolt eller skrue, da lederen ikke kan glide ud, hvis møtrikken løsnes en anelse. En gaffelkabelsko er derimod åben i den ene ende og kan hurtigt sættes af og på uden at skulle skrue møtrikken helt af, hvilket kan være praktisk ved hyppig service. Skal forbindelsen sidde fast permanent og du sætter pris på ekstra sikkerhed mod at lederen falder af, er ringformen her det oplagte valg.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
